YOKOGAWA CP451-10处理器模块
产品详情

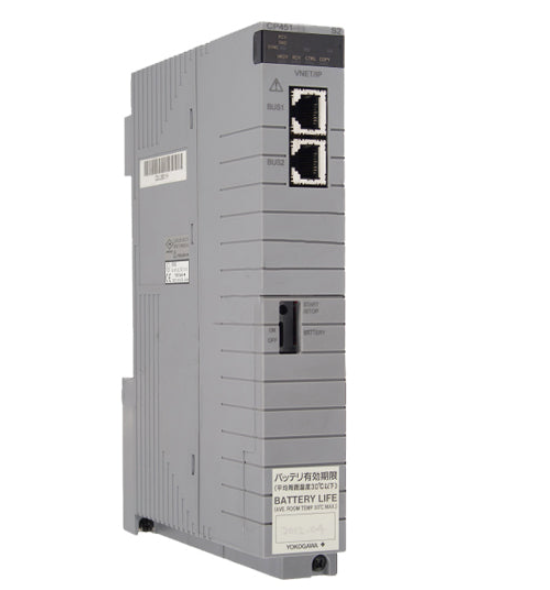

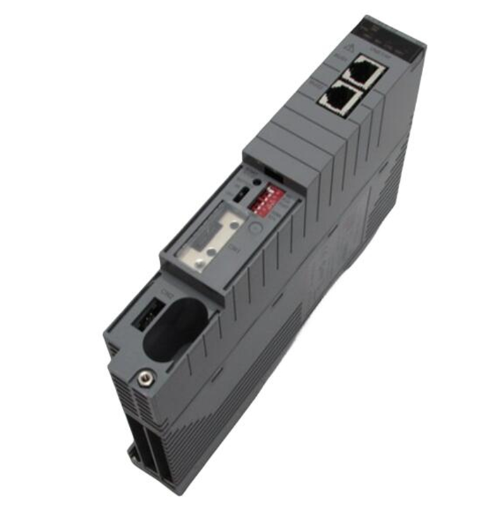

YOKOGAWA CP451-10处理器模块
产品概述
YOKOGAWA CP451-10是日本横河电机株式会社研发的高性能中央处理器模块，作为CENTUM VP分布式控制系统（DCS）的核心组件，承担着过程控制、数据采集、逻辑运算、通信协调及报警管理等关键任务。该模块依托横河电机在工业自动化领域的深厚技术积累，采用工业级全密封设计，具备卓越的抗干扰能力和环境适应性，广泛应用于化工、石油天然气、电力、水处理、建筑自动化等对系统可靠性和实时性要求极高的过程控制行业，为工业生产的稳定运行和优化调控提供核心算力支撑。
核心技术参数
2.1 基础电气参数
- 额定电源：采用24V DC直流供电，电源波动允许范围为18V DC~30V DC，典型功耗为20W，确保在工业级电源环境下稳定运行。
- 处理器性能：搭载高性能32位RISC处理器，核心运算速度分为25MHz基础版本与1GHz增强版本，可根据控制场景的复杂度灵活选型；支持多任务并行处理，能高效执行复杂控制算法（如PID调节、模糊控制）及大规模数据实时处理。
- 内存配置：基础内存容量为512KB，增强版本可扩展至2GB，其中程序存储区与数据存储区独立划分，支持程序在线修改与数据掉电保护，确保控制逻辑的安全性和数据的完整性。
2.2 I/O接口特性
模块集成丰富的I/O接口资源，支持多种信号类型接入，适配不同工业场景的传感与执行设备需求，具体参数如下：
- 模拟量接口：基础配置为8路模拟量输入/输出（可扩展至16路输入、32路输出），输入信号支持4~20mA电流信号、0~10V电压信号、热电阻（Pt100、Cu50）、热电偶（K型、S型）等多种类型，输出信号为4~20mA标准电流信号；模拟量输入分辨率达16位，采样周期低至10ms，确保测量数据的高精度与实时性。
- 数字量接口：配备32路数字量输入/输出（可扩展至16路输入、32路输出），输入电压范围为24V DC，输出类型为晶体管集电极开路，最大输出ON电压≤2V DC，最大输出OFF漏电流≤0.1mA，每通道最大负载电流100mA/26.4V，支持直接驱动小型继电器、电磁阀等执行元件。
2.3 通信参数
模块具备多元通信接口与协议兼容性，确保与系统内其他组件及第三方设备的无缝对接：
- 通信接口：标配RS485、RS232串行通信接口，部分增强版本集成以太网接口（RJ45），支持有线网络接入；串行接口采用差分信号传输，抗干扰能力强，传输距离可达1200m（RS485），以太网接口支持10/100Mbps自适应速率。
- 支持协议：兼容Modbus RTU、Modbus ASCII、Modbus TCP等主流工业通信协议，同时支持横河专用K-Net协议、Yokogawa协议，以及DNP3、IEC 60870-5-101/104等电力行业标准协议，可灵活接入不同厂商的测控设备、上位机系统。
2.4 环境与物理参数
- 工作环境：工作温度范围为-20℃~+60℃，部分增强型号可支持-40℃~+85℃的宽温环境；相对湿度耐受范围为5%~95%（无冷凝）；具备抗振动能力（0.05g RMS，10~500Hz）和抗冲击能力（15g，11ms半正弦波），可适应工业现场的恶劣环境。
- 存储环境：存储温度范围为-40℃~+85℃，存储相对湿度≤95%（无冷凝），周围无腐蚀性气体、强烈电磁场及粉尘堆积，运输过程中需使用原配包装箱，避免剧烈摇晃与碰撞。
- 物理尺寸：标准尺寸为230mm×160mm×80mm，增强紧凑版本为100mm×65mm×25mm；重量对应为2.5kg（标准款）与1.24kg（紧凑款），适配不同规格的控制柜安装需求。
核心功能与特性
3.1 高性能实时控制
模块采用32位RISC处理器架构，结合优化的指令集与多任务调度算法，可实现毫秒级控制周期，确保对工业过程的快速响应。支持多种控制算法，包括常规PID控制、串级PID控制、比例控制、积分控制等，同时具备自定义算法编程能力，可满足复杂工业过程的个性化控制需求。针对大规模数据处理场景，模块具备数据缓存与预处理功能，能有效降低上位机系统负荷，提升整体系统的运行效率。
3.2 高可靠性冗余设计
作为CENTUM VP系统的核心组件，CP451-10支持双CPU模块冗余配置（一主一备），通过实时数据同步技术实现故障无缝切换。当主模块出现故障（如电源异常、处理器故障、通信中断）时，备用模块可在毫秒级时间内自动接管控制任务，确保控制过程不中断，极大提升了系统的容错能力和运行稳定性。此外，模块采用工业级高稳定性元器件，具备完善的过压、过流、短路保护功能，进一步保障设备在恶劣工况下的可靠运行。
3.3 多元通信与互联能力
模块通过多接口与多协议兼容设计，实现与系统内IO卡件、操作站、工程师站的高效通信，同时支持与第三方设备（如流量计、压力变送器、变频器）的互联对接。以太网接口支持TCP/IP协议，可实现远程数据传输与远程监控功能，方便运维人员在异地对设备进行参数配置与状态监测；RS485接口支持总线型拓扑结构，可连接多个从设备，降低布线成本，提升系统扩展性。
3.4 完善的诊断与报警功能
模块集成全面的自诊断与外部设备诊断功能，可实时监测自身运行状态（如电源电压、处理器温度、内存状态）及外部IO接口、通信链路的连接状态。当检测到异常时，可立即触发本地报警（指示灯闪烁）并向上位机发送报警信息，报警内容包括异常类型、发生时间、故障位置等详细信息，便于运维人员快速定位故障点。同时，模块具备故障记录功能，可存储历史报警数据，为预防性维护提供数据支撑。
3.5 便捷的编程与运维
模块支持多种编程语言，包括梯形图（LD）、功能块图（FBD）、结构化文本（ST）等，适配不同技术背景的运维人员使用。通过横河专用编程软件（如CENTUM VP Engineering Environment），可实现程序的在线编写、修改、下载与调试，同时具备程序仿真功能，可在离线状态下验证控制逻辑的正确性，降低现场调试风险。模块正面配备状态指示灯（电源灯、运行灯、故障灯、通信灯），可直观反映设备运行状态，便于现场运维人员快速排查基础故障。
安装与调试规范
4.1 安装前准备
- 环境检查：确认安装环境符合模块的工作环境要求，远离高温、高湿度、强磁场、腐蚀性气体及振动源；控制柜内预留足够的安装空间，确保设备散热良好，同时便于后续维护操作。
- 设备检查：开箱后检查模块外观是否完好，有无磕碰、损坏痕迹；核对模块型号、规格与订单要求一致；检查接口端子、指示灯是否完好，附件（如固定螺丝、接线端子）是否齐全。
- 工具准备：准备合适的安装工具（如螺丝刀、扳手）、接线工具（如剥线钳、压线钳）及测量工具（如万用表、示波器），确保安装与调试工作的顺利进行。
4.2 安装操作步骤
1. 固定安装：根据模块尺寸与控制柜安装孔位，将模块平稳放入安装位置，使用配套螺丝对称拧紧，确保模块固定牢固，无松动现象；安装过程中避免使用金属工具触碰模块电路板，防止静电损坏元器件。
2. 接线操作：接线前必须断开电源，避免带电接线导致模块损坏或人员安全事故。按照产品接线图依次连接电源线路、I/O信号线路、通信线路：
- 电源线路：区分正负极，确保24V DC电源正确接入，避免接反；建议在电源输入端加装保险丝（推荐规格2A），防止过流损坏模块。
- I/O信号线路：模拟量信号采用屏蔽电缆（15AWG/17AWG/22AWG），屏蔽层单端接地，避免与数字量线路、动力线路并行敷设，减少信号干扰；数字量线路根据传输距离选择合适规格电缆，确保接线牢固，接触良好。
- 通信线路：RS485线路采用双绞屏蔽电缆，以太网线路采用标准Cat5e及以上规格网线，接线时确保水晶头压接牢固，引脚对应正确。
3. 接地处理：模块外壳必须可靠接地，接地电阻≤4Ω，接地线缆采用截面不小于2.5mm²的铜芯电缆；建议采用独立接地方式，避免与动力设备共用接地体，防止接地干扰影响模块正常运行。
4.3 调试流程与要点
1. 硬件调试：
- 电源调试：接通电源后，观察模块电源指示灯是否正常点亮（通常为绿色常亮），使用万用表测量电源输入端电压，确认电压稳定在24V DC左右。
- I/O端子测试：采用手动开关暂代现场输入信号，逐一对输入端子进行检查，观察对应输入指示灯是否正常点亮；编写简单测试程序，在输出电源良好的情况下，检查所有输出端子指示灯是否能正常点亮，若指示灯不亮，需检查接线或排查I/O点故障。
- 通信测试：连接模块与上位机或其他通信设备，通过编程软件测试通信链路是否通畅，确认数据传输正常，无丢包、误码现象。
2. 软件调试：
- 程序装载：将编写好的控制程序通过编程软件下载至模块内存，下载完成后检查程序完整性，确保无程序丢失或错误。
- 单信号测试：对每一个现场信号（如温度、压力、流量）和控制量进行单独测试，验证模块对输入信号的采集精度及输出信号的控制精度，若存在偏差，及时调整程序参数。
- 综合测试：模拟正常工业运行场景，对现场信号和控制量进行综合联动测试，验证控制逻辑的正确性；针对冗余配置系统，需进行故障切换测试，确认备用模块能正常接管控制任务。
- 带设备调试：将模块与现场设备（如执行器、传感器）全链路连接，进行带负荷调试，运行足够长的时间（建议不少于24小时），观察系统运行状态，消除潜在问题。
