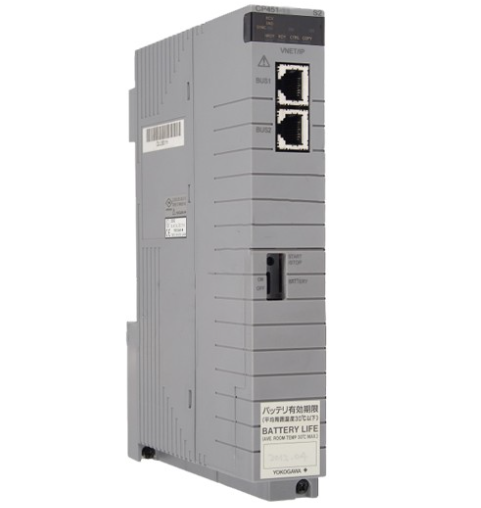

YOKOGAWA CP451-50处理器模块
产品详情
YOKOGAWA CP451-50处理器模块
产品概述
YOKOGAWA CP451-50是横河电机（Yokogawa）专为工业自动化领域研发的核心控制组件，隶属于CENTUM CS系列分布式控制系统（DCS），是整套控制系统的“运算与指挥中枢”。该模块承担着控制算法执行、现场信号处理、跨设备数据交互以及系统逻辑管控等关键任务，凭借工业级的稳定设计和灵活的扩展能力，广泛适配各类复杂工业场景的控制需求，为过程控制、批处理控制及安全仪表系统提供可靠的核心算力支撑。其型号编码中，“5”代表标准型无防爆保护设计，“0”代表基础功能版本，可满足常规工业环境下的主流控制需求。
核心技术参数
2.1 处理器与内存配置
模块采用高性能32位RISC处理器，运算主频达10MHz，具备高效的数据处理能力，可快速响应多通道输入信号并执行复杂控制逻辑。内存配置方面，搭载64KB随机存取存储器（RAM），用于临时存储实时运算数据、程序运行缓存及现场采集的动态信号；配备32KB可擦除可编程只读存储器（EPROM），用于固化系统引导程序、基础控制算法及核心配置参数，确保模块上电后可快速启动并稳定运行，且断电后关键程序数据不丢失。
2.2 电气与环境参数
- 电源规格：采用工业标准24VDC直流供电，电源输入范围具备一定容错性，可适配21V-27VDC的波动电压，确保在工业电网电压不稳定时仍能正常工作；电源功耗低，运行状态下典型功耗≤15W，待机功耗≤3W，兼具节能性与稳定性。
- 工作环境：工作温度范围为-20°C至60°C，可适应高温工业车间、低温仓储配套控制等多温度场景；相对湿度耐受范围为10%-90%（无凝露），可应对潮湿或干燥的工业环境；防护等级达IP20及以上，能有效阻挡灰尘、碎屑等异物侵入模块内部，保护核心电路不受损坏。
- 物理特性：外形尺寸为48mm×96mm×140mm（长×宽×高），结构紧凑，节省机柜安装空间；重量约1.4kg，运输及安装便捷；采用标准DIN导轨安装方式，可直接卡装于工业标准导轨上，配合固定卡扣确保安装牢固，抗振动性能更优。
2.3 输入输出与扩展能力
模块支持灵活的I/O扩展配置，通过专用扩展接口可连接各类模拟量、数字量I/O模块，最大可扩展至256个输入点数和256个输出点数，能根据现场控制规模精准匹配配置需求。输入信号支持4-20mA模拟量信号、0-10V电压信号及开关量信号，输出信号可适配4-20mA模拟量控制信号和继电器开关量信号，兼容主流工业传感器、执行器的信号规格，无需额外信号转换模块即可直接对接。
2.4 通信接口与协议支持
模块配备多类型通信接口，具备强大的跨设备互联能力：一方面支持Modbus、ASCII、RTU等主流串行通信协议，可与现场仪表、变频器、编码器等底层设备实现点对点数据交互；另一方面兼容以太网/IP、Profinet、EtherCAT等工业以太网协议，能接入工厂级工业以太网，与上位监控系统、工程师站、其他DCS节点实现高速数据共享，通信速率最高可达100Mbps，确保海量控制数据的实时传输。接口形式包含RJ45以太网口、RS485/RS232串行接口，满足不同通信距离和速率的需求。
核心功能特性
3.1 高性能实时控制
依托32位RISC处理器的高效运算能力，模块可同时处理多路现场信号，支持比例积分微分（PID）控制、串级控制、前馈控制等多种经典过程控制算法，以及自定义逻辑控制算法，控制周期可低至毫秒级，能精准响应现场参数波动，确保控制精度。针对多变量耦合、大滞后等复杂控制场景，模块具备较强的抗干扰能力和参数自整定潜力，可通过软件配置优化控制策略，提升控制稳定性。
3.2 高可靠性工业级设计
模块采用全工业级元器件选型和加固设计，具备优异的抗振动、抗冲击性能：振动耐受等级为10-57Hz、振幅0.075mm，冲击耐受等级为15g（11ms），可适应工业现场机械设备运行产生的振动和运输过程中的冲击。同时，模块内部集成过压、过流、短路保护电路，当电源电压异常或输出端短路时，可快速切断相关回路，避免模块损坏；电路设计采用隔离技术，有效抑制工业现场的电磁干扰（EMI），确保信号传输和运算的准确性。
3.3 灵活的编程与配置
模块全面支持IEC 61131-3标准规定的多种编程语言，包括指令列表（IL）、梯形图（LD）、功能图表（FC）、结构化文本（ST）及顺序功能图（SFC），满足不同用户的编程习惯和控制场景需求。其中，梯形图适用于逻辑控制类场景，结构化文本适用于复杂算法编程，功能图表便于实现顺序控制流程。用户可通过横河专用编程软件进行程序编写、调试、上传与下载，软件支持在线监控程序运行状态、修改参数及故障诊断，提升开发与维护效率。
3.4 完善的系统兼容与冗余能力
作为CENTUM CS系列的核心组件，CP451-50可无缝兼容系列内的各类I/O模块、通信模块、电源模块等，支持系统级的冗余配置（如双电源冗余、双处理器冗余）。当主处理器模块出现故障时，冗余模块可快速切换接管工作，切换时间短，确保控制系统不中断，提升整套系统的可用性。同时，模块支持与横河其他系列DCS或第三方控制系统的互联，通过标准工业协议实现跨系统数据共享，适配工厂数字化转型中的系统集成需求。
安装与调试注意事项
4.1 安装前准备
安装前需仔细阅读产品用户手册，确认安装环境符合模块要求：远离高温热源、易燃易爆气体、强电磁干扰源（如高压电缆、变频器）；安装位置需预留充足散热空间，模块与其他设备或机柜内壁的间距不小于50mm，避免因散热不良导致模块过热损坏；运输与储存期间，环境温度需控制在-30°C至80°C，相对湿度不大于90%，且无腐蚀性气体、强烈振动或碰撞，运输时需使用原配包装箱固定。
4.2 安装操作规范
- 安装方式：采用DIN导轨安装，先将导轨固定牢固，再将模块平稳卡入导轨，确保模块卡扣与导轨完全啮合，避免松动；若需多个模块并排安装，需保持模块间间距≥10mm，便于散热和接线操作。
- 接线规范：接线前必须切断所有相关电源，避免带电接线导致模块短路或人员触电；电源接线需严格区分正负极，严禁接反，建议采用15-22AWG规格的屏蔽电缆，减少信号干扰；信号电缆与电源电缆需分开布线，不得同管敷设或捆绑在一起，若需交叉布线，应采用垂直交叉方式，降低电磁耦合干扰；接线完成后，需检查所有接线端子是否紧固，避免松动导致接触不良，并安装端子盖防止触电。
- 接地要求：模块需单独接地，接地端子应连接至专用工业接地系统，接地电阻≤4Ω，严禁与重型电气设备共用接地，避免接地回路干扰影响模块正常工作。
4.3 调试流程与要点
调试前需再次检查电源、接线及安装状态，确认无误后接通电源：
1. 上电自检：模块上电后，通过面板指示灯判断自检状态，绿灯常亮表示自检正常，红灯闪烁或常亮表示存在故障，需对照手册排查电源、接线或模块本身问题。
2. 参数配置：通过编程软件连接模块，下载预设的控制程序和参数，包括I/O通道配置、控制算法参数、通信协议参数等，配置完成后进行参数校验，确保与现场需求一致。
3. 联机测试：接入现场传感器和执行器，模拟正常运行工况，测试模块的信号采集精度、控制指令输出准确性及通信链路稳定性；针对闭环控制场景，需进行PID参数整定，确保控制响应速度和稳定性达标。
4. 冗余测试（若配置）：模拟主模块故障，检查冗余模块的切换响应时间和切换后系统运行状态，确保冗余功能正常可靠。
维护保养与故障处理
5.1 日常维护要点
- 定期巡检：每周对模块进行外观检查，查看面板指示灯状态、接线端子是否松动、模块表面是否积尘；每月检查一次接地情况和电缆连接状态，及时处理松动或老化的接线。
- 清洁保养：清洁模块时需先断电，使用干燥的毛刷或压缩空气清除表面积尘，严禁使用湿布或腐蚀性清洁剂，避免损坏模块电路。
- 环境监控：定期检查安装环境的温度、湿度和粉尘情况，若环境超出模块耐受范围，需及时采取降温、除湿或防尘措施。
5.2 常见故障及处理方法
上电后红灯常亮，无法自检
电源电压异常、电源正负极接反、模块内部故障
检查电源电压及接线极性，更换合格电源；若问题仍存在，联系厂家检修或更换模块
信号采集不准确
接线松动、信号电缆干扰、I/O通道故障
紧固接线端子，检查信号电缆屏蔽层接地情况；更换备用I/O通道测试，排查通道故障
通信中断
通信参数不匹配、通信电缆损坏、接口故障
核对通信协议、波特率等参数；更换通信电缆，检查接口连接状态；测试接口是否正常
控制指令输出异常
程序逻辑错误、输出通道故障、执行器故障
检查控制程序逻辑，修正错误；测试输出通道信号；排查执行器工作状态
5.3 维修注意事项
模块内部为精密电子电路，非专业人员严禁拆卸；若出现故障无法自行排查，需联系横河授权维修机构或厂家进行检修，避免擅自拆卸导致故障扩大。模块质保期为12个月，质保期内若因产品质量问题出现故障，可凭购买凭证申请免费维修或更换。
