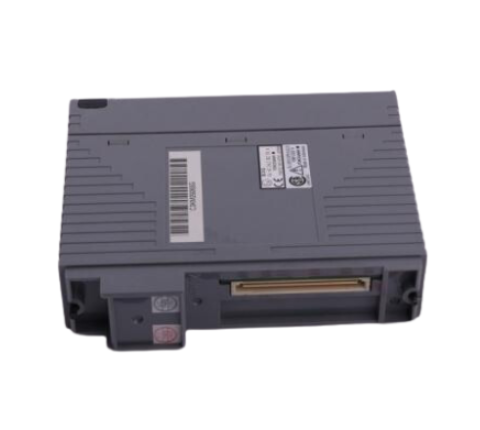

YOKOGAWA SR1030B62模拟输入模块
产品详情
YOKOGAWA SR1030B62模拟输入模块
产品概述
YOKOGAWA SR1030B62是日本横河电机株式会社研发的高精度模拟输入模块，专为工业自动化控制系统中的信号采集需求设计，可无缝集成于CENTUM VP等主流分布式控制系统（DCS）。该模块核心功能是将工业现场各类模拟量传感器信号（如温度、压力、流量、液位等）进行高精度采集、隔离转换与数字化处理，为系统控制器提供稳定、可靠的原始数据支撑。依托横河电机在过程测控领域的技术积淀，模块采用工业级强化设计，具备优异的抗电磁干扰能力、宽温工作范围及高稳定性，广泛应用于石油化工、电力能源、冶金建材、水处理等对信号采集精度和环境适应性要求严苛的工业场景。
核心技术参数
2.1 基础电气参数
- 处理器性能：搭载高性能32位RISC处理器，核心运算速度分为25MHz基础版本与1GHz增强版本，可根据控制场景的复杂度灵活选型；支持多任务并行处理，能高效执行复杂控制算法（如PID调节、模糊控制）及大规模数据实时处理。
- 内存配置：基础内存容量为512KB，增强版本可扩展至2GB，其中程序存储区与数据存储区独立划分，支持程序在线修改与数据掉电保护，确保控制逻辑的安全性和数据的完整性。
- 额定电源：采用24V DC直流供电，电源波动允许范围为18V DC~30V DC，典型功耗为8W，待机功耗≤2W，低功耗设计可有效降低系统整体能耗，确保在工业级不稳定电源环境下稳定运行。
- 信号采集精度：采用16位高精度A/D转换芯片，转换误差≤±0.05% FS（满量程），温漂系数≤±10ppm/℃，确保在宽温度范围内的采集精度稳定性；支持软件校准功能，可通过上位机软件对采集精度进行在线修正，进一步提升数据可靠性。
- 通道配置：标配16路单端模拟量输入通道（可扩展至32路），通道间采用电气隔离设计（隔离电压≥250V AC），有效避免通道间信号干扰；支持通道分组配置，可根据不同信号类型灵活划分采集组，提升信号处理效率。
2.2 I/O接口特性
模块具备多元模拟量信号适配能力，可直接接入工业现场主流传感器输出信号，无需额外信号转换设备，具体特性如下：
- 支持信号类型：全面兼容4~20mA标准电流信号、0~10V标准电压信号、-10V~+10V双极性电压信号；支持热电阻信号（Pt100、Pt1000、Cu50、Cu100）、热电偶信号（K型、J型、S型、R型、B型、E型、T型），可直接实现温度信号的采集与线性转换。
- 信号处理特性：内置数字滤波功能，滤波频率可通过软件配置（0.1Hz~1kHz），能有效抑制现场高频干扰信号；采样周期可灵活设置，范围为10ms~1s，不同通道组可设置独立采样周期，适配不同响应速度要求的测控场景；支持信号峰值保持、平均值计算等预处理功能，减轻上位机数据处理负荷。
2.3 通信参数
模块采用专用系统总线接口与控制器进行高速数据交互，同时具备完善的通信诊断功能，确保数据传输的可靠性与及时性：
- 通信接口：标配横河专用V-net/IP系统总线接口，支持100Mbps高速数据传输，最大通信距离可达10km（光纤传输）；部分版本支持Ethernet/IP接口，可直接接入工业以太网，实现与第三方控制系统的互联。
- 支持协议与数据传输：兼容横河CENTUM VP系统专用通信协议，支持批量数据上传与指令下发；支持Modbus TCP协议（以太网版本），可与主流工业上位机、SCADA系统无缝对接；数据传输采用CRC校验机制，确保数据传输无丢包、无误码，传输延迟≤1ms。
2.4 环境与物理参数
- 工作环境：工作温度范围为-10℃~+60℃，宽温版本支持-40℃~+85℃；相对湿度耐受范围为5%~95%（无冷凝）；具备抗振动能力（0.5g RMS，10~500Hz）和抗冲击能力（10g，11ms半正弦波）；电磁兼容性符合IEC 61000-4标准，具备抗静电放电、浪涌、射频干扰能力，可适应复杂工业现场环境。
- 存储环境：存储温度范围为-40℃~+85℃，存储相对湿度≤95%（无冷凝）；存储环境需远离腐蚀性气体、强烈电磁场、粉尘及有机溶剂，运输过程中需采用原配缓冲包装箱，避免剧烈碰撞与颠簸。
- 物理尺寸：标准尺寸为150mm×120mm×70mm，采用标准DIN导轨安装设计；重量约为0.8kg，结构紧凑，可节省控制柜安装空间，适配密集型模块布局需求。
核心功能与特性
3.1 高性能实时控制
模块采用高精度信号采集与处理电路设计，16位A/D转换芯片结合优化的信号调理电路，可实现对微弱模拟信号的精准采集，转换误差控制在±0.05% FS以内。支持多通道并行采样，各通道独立工作无干扰，采样周期可按需灵活配置，最快采样周期低至10ms，能快速响应现场信号变化，为实时控制提供及时、准确的数据支撑。针对不同类型信号的特性，内置专用信号处理算法，可自动完成热电阻、热电偶信号的线性化补偿，直接输出标准化数字信号。
3.2 高可靠性冗余设计
模块采用多重可靠性设计，确保长期稳定运行。通道间采用电气隔离技术，隔离电压≥250V AC，有效防止某一通道故障影响其他通道正常工作；电源端配备过压、过流、反接保护电路，可抵御电源波动与误接线导致的设备损坏。支持模块级冗余配置，当主模块出现故障时，备用模块可自动无缝切换，确保信号采集不中断。采用工业级高稳定性元器件，经过严格的环境老化测试，平均无故障工作时间（MTBF）≥100,000小时，满足工业连续生产需求。
3.3 多元通信与互联能力
模块通过专用系统总线与CENTUM VP控制器实现高速数据交互，传输速率达100Mbps，确保大量采集数据的实时上传。以太网版本支持Modbus TCP协议，可轻松接入第三方工业控制系统，实现跨系统数据共享。内置通信状态监测功能，实时监控总线连接状态，当出现通信中断、数据传输错误等异常时，立即触发报警并记录故障信息，便于快速排查通信故障。支持远程参数配置与固件升级，运维人员可通过上位机软件远程修改模块采样周期、滤波参数等配置，无需现场拆卸设备。
3.4 完善的诊断与报警功能
模块集成全面的自诊断与信号诊断功能，可实时监测自身运行状态（如电源电压、A/D转换电路、通信接口、存储器状态）及输入信号状态（如信号超量程、信号断路、短路）。当检测到异常时，立即触发本地报警（状态指示灯红色闪烁）并向上位机发送详细报警信息，报警内容包括异常类型、故障通道编号、发生时间等，便于运维人员快速定位故障点。内置故障记录缓冲区，可存储最近100条报警记录，支持历史故障数据查询，为预防性维护提供数据支撑。
3.5 便捷的编程与运维
模块支持通过横河专用组态软件（如CENTUM VP Engineering Environment）进行参数配置与管理，软件界面直观友好，可快速完成通道信号类型、采样周期、滤波参数、报警阈值等参数的设置。支持参数备份与恢复功能，可将配置参数保存为文件，便于批量模块的参数复制与系统维护。模块正面配备清晰的状态指示灯（电源灯、运行灯、通信灯、通道报警灯），可直观反映模块整体运行状态与各通道信号状态，便于现场运维人员快速进行故障初判。采用标准DIN导轨安装设计，安装与拆卸便捷，可大幅缩短现场施工时间。
安装与调试规范
4.1 安装前准备
- 环境检查：确认安装环境符合模块的工作环境要求，远离高温、高湿度、强磁场、腐蚀性气体及振动源；控制柜内预留足够的安装空间，确保设备散热良好，同时便于后续维护操作。
- 设备检查：开箱后检查模块外观是否完好，有无磕碰、损坏痕迹；核对模块型号、规格与订单要求一致；检查接口端子、指示灯是否完好，附件（如固定螺丝、接线端子）是否齐全。
- 工具准备：准备合适的安装工具（如螺丝刀、扳手）、接线工具（如剥线钳、压线钳）及测量工具（如万用表、示波器），确保安装与调试工作的顺利进行。
4.2 安装操作步骤
1. 固定安装：根据模块尺寸与控制柜安装孔位，将模块平稳放入安装位置，使用配套螺丝对称拧紧，确保模块固定牢固，无松动现象；安装过程中避免使用金属工具触碰模块电路板，防止静电损坏元器件。
2. 接线操作：接线前必须断开电源，避免带电接线导致模块损坏或人员安全事故。按照产品接线图依次连接电源线路、I/O信号线路、通信线路：
- 电源线路：区分正负极，确保24V DC电源正确接入，避免接反；建议在电源输入端加装2A保险丝，防止过流损坏模块；电源线路采用1.5mm²以上铜芯电缆，减少线路压降。
- 模拟量输入线路：采用双绞屏蔽电缆（推荐规格22AWG），屏蔽层单端接地（接地电阻≤4Ω），避免与动力线路、数字量线路并行敷设，并行敷设时间距应≥30cm，交叉敷设时采用垂直交叉方式，减少电磁干扰；热电阻、热电偶信号线路需单独敷设，避免与其他模拟信号线路混用；接线时确保线路接触良好，避免虚接导致信号失真。
- 系统总线/通信线路：V-net/IP总线采用专用屏蔽电缆，按照总线拓扑要求进行接线，终端需加装匹配电阻；以太网线路采用标准Cat5e及以上规格网线，水晶头压接牢固，引脚对应正确；总线/通信线路接线完成后需进行绝缘测试，确保线路无短路、断路问题。
3. 接地处理：模块外壳必须可靠接地，接地电阻≤4Ω，接地线缆采用截面不小于2.5mm²的铜芯电缆；建议采用独立接地方式，避免与动力设备共用接地体，防止接地干扰影响模块正常运行。
4.3 调试流程与要点
1. 硬件调试：
- 电源调试：接通电源后，观察模块电源指示灯是否正常点亮（通常为绿色常亮），使用万用表测量电源输入端电压，确认电压稳定在24V DC左右。
- 输入信号测试：通过标准信号发生器向各通道输入标准信号（如4mA、20mA电流信号，0V、10V电压信号），通过上位机软件查看采集数据，验证采集精度是否符合要求；对热电阻、热电偶通道，可接入标准电阻或温度校准源进行测试；逐通道测试信号超量程、断路状态，验证报警功能是否正常触发。
- 通信测试：连接模块与上位机或其他通信设备，通过编程软件测试通信链路是否通畅，确认数据传输正常，无丢包、误码现象。
2. 软件调试：
- 程序装载：将编写好的控制程序通过编程软件下载至模块内存，下载完成后检查程序完整性，确保无程序丢失或错误。
- 单通道精度测试：对每一个通道的不同信号量程进行测试，记录采集数据与标准信号的偏差，若偏差超出允许范围，通过软件校准功能进行修正；测试不同采样周期、滤波频率下的采集效果，确定适配现场场景的最优参数。
- 多通道联动测试：模拟现场多信号同时输入场景，测试模块多通道并行采集性能，确保各通道数据采集无干扰、传输无延迟；针对冗余配置模块，进行主备切换测试，验证故障切换时数据采集是否连续。
- 带现场设备调试：将模块与现场传感器（如压力变送器、温度传感器、流量计）全链路连接，进行带负荷调试，连续运行不少于24小时，观察采集数据的稳定性与一致性，排查现场线路干扰、传感器匹配等问题。
