YOKOGAWA YNT511D光纤总线中继器
产品详情

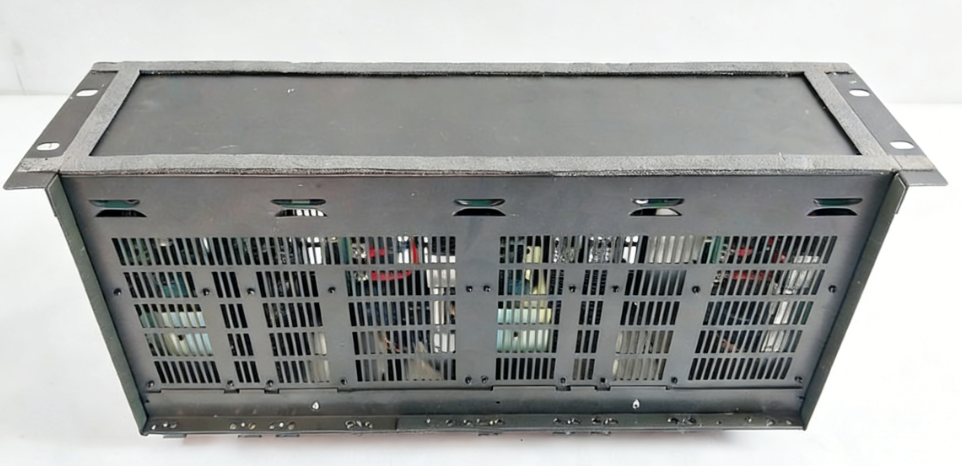

YOKOGAWA YNT511D光纤总线中继器
产品概述
YOKOGAWA YNT511D光纤总线中继器是日本横河电机专为工业自动化领域高可靠性总线通信设计的核心传输设备，主要应用于工业总线网络的信号中继与扩展。其核心功能是实现光纤总线信号的再生、放大与转发，有效延长总线传输距离，同时具备优异的电气隔离与抗干扰能力，可将总线网段间的电气干扰完全隔离，保障复杂工业环境下数据传输的稳定性与完整性。该设备采用工业级硬件设计，适配多种光纤传输规格与总线拓扑结构，支持点对点、链型等多种组网方式，无需复杂参数配置，即插即用，极大简化了工业总线网络的扩展与维护流程，是石油化工、电力、冶金等严苛工业场景中总线网络延伸的关键组件。
规格参数
YOKOGAWA YNT511D光纤总线中继器依托精准的硬件参数设计，适配工业场景的严苛运行需求，核心规格参数如下：
- 基础信息：型号为YNT511D，制造商为YOKOGAWA（横河电机），产品类型为光纤总线中继器，原产国为日本；
- 兼容总线类型：适配主流工业总线协议，可无缝融入横河Centum CS、Centum VP等控制系统的总线架构；
- 光纤接口参数：支持多模/单模光纤可选，常见接口类型为ST/SC/FC（可按需配置）；多模光纤传输距离典型值可达2km（50/125μm、62.5/125μm等常见多模光纤规格），单模光纤传输距离典型值可达20km（8.3/125μm、9/125μm等常见单模光纤规格）；
- 总线速率适配：支持9.6Kbps~12Mbps全速率自适应，数据全透明传输，纳秒级低信号延时，不影响总线原有通信效率；
- 电源参数：采用宽电压直流供电设计，典型供电电压为DC10~36V，支持双电源冗余备份（可选配），电源隔离电压达DC1500V，具备1A反接保护功能；功耗低，无风扇设计，依靠金属外壳自然散热；
- 环境适应性：工作温度范围为-10°C~60°C，相对湿度为0~95%RH（无冷凝）；具备优异的抗电磁干扰能力，符合工业EMC相关标准；
- 物理与防护参数：采用波纹式高强度金属外壳，防护等级达IP30；安装方式为35mm工业标准DIN导轨安装；外形尺寸约为120mm×80mm×60mm（长×宽×高），重量约0.5kg（具体以实际供货为准）；
- 保护功能：电接口具备每线1500W防雷防浪涌保护、15KV静电保护，以及自恢复过流保护功能；内置光纤链路状态监测与故障告警功能。
性能特点
YOKOGAWA YNT511D光纤总线中继器融合横河电机工业通信领域的核心技术，具备多项适配严苛工业场景的性能优势：
- 长距离传输与信号再生：通过光纤信号再生与放大技术，有效突破工业总线电缆传输的距离限制，多模光纤最远传输2km、单模光纤最远传输20km，保障远距离传输过程中信号的完整性与稳定性；
- 强效抗干扰与电气隔离：采用光电隔离技术，完全隔离不同总线网段间的电气干扰与地环干扰，避免电磁干扰、浪涌等对总线通信的影响，适配高温、强电磁干扰的工业现场；
- 全速率自适应与透明传输：支持9.6Kbps~12Mbps全范围总线速率自适应，无需手动配置速率参数；数据全透明传输，不改变原有总线数据格式与通信协议，完美兼容原有总线设备；
- 灵活组网与即插即用：支持点对点、链型等多种网络拓扑结构，可实现多网段级联中继（最多支持20个节点级联）；无需复杂软件配置，即插即用，大幅简化网络部署与调试流程；
- 全面的安全保护与状态监测：具备防雷、防浪涌、防静电、反接保护等多重安全防护功能，降低设备损坏风险；配备丰富的LED状态指示灯，实时显示总线通信状态、光纤链路状态及电源状态，内置继电器告警输出，便于运维人员快速排查故障；
- 工业级稳定运行：采用高强度金属外壳与无风扇低功耗设计，具备宽温工作范围与高防护等级，可在多粉尘、振动、强电磁干扰等恶劣工业环境下持续稳定运行，MTBF（平均无故障时间）表现优异。
工作原理
YOKOGAWA YNT511D光纤总线中继器的核心工作逻辑是实现工业总线信号的光电转换、再生放大与转发，同时完成网段间的电气隔离，保障远距离、抗干扰通信。其具体工作流程可分为三个关键环节：
首先，信号接收与转换环节：当总线信号从前端网段传输至中继器时，若为电信号则通过内置光电转换模块转换为光信号，若为光信号则直接接收；设备对接收的信号进行初步滤波处理，去除工业环境中的电磁干扰噪声，提取纯净的有效信号。
其次，信号再生与放大环节：针对长距离传输中衰减的信号，中继器内置的信号处理单元对其进行再生整形，恢复信号的原始波形与幅值，同时通过放大电路将信号强度提升至符合传输标准的范围，确保信号在后续传输过程中不出现失真或丢失。在此过程中，设备通过光电隔离技术将输入与输出网段完全电气隔离，阻断地环干扰与电气噪声的传导，从根源上保障信号传输的稳定性。
最后，信号转发环节：处理后的信号通过光纤接口转发至下一级网段，根据组网拓扑结构的不同，可实现点对点的直接传输或链型的级联传输；同时，设备实时监测光纤链路状态、信号传输状态及电源状态，若发现故障（如光纤断线、信号异常、电源故障等），立即通过LED指示灯显示并触发继电器告警输出，及时反馈给运维人员。整个工作过程无需人工干预，全自动化完成信号处理与传输，确保总线网络的连续稳定运行。
注意事项
为保障YOKOGAWA YNT511D光纤总线中继器的稳定运行、延长设备使用寿命及保障人员安全，在安装、操作与维护过程中需严格遵守以下事项：
- 安装前准备：安装与操作前必须仔细阅读产品用户手册，熟悉设备的安装要求、电气参数及安全规范；开箱后需检查设备外观是否完好，确认包装内配件（如安装支架、说明书）齐全，若存在损坏或缺失，应及时联系横河电机授权经销商；
- 环境适配要求：严禁在潮湿、淋雨、暴晒或存在易燃易爆气体、蒸汽的环境中安装使用设备；避免将设备安装在多粉尘、强振动、强电磁干扰的位置，若无法规避，需采取防护屏蔽措施；确保设备工作环境温度、湿度在规定范围内，避免因环境参数超标导致设备故障；
- 光纤连接规范：光纤连接时需先断开设备电源，使用专用工具进行光纤端面清洁，避免端面污染影响传输质量；光纤连接需采用交叉连接方式，即设备A光口TX端连接设备B光口RX端，设备A光口RX端连接设备B光口TX端；连接完成后检查光纤接头是否牢固锁定，避免松动导致信号中断；
- 电源连接规范：必须使用符合规格的DC10~36V直流电源供电，若配置双电源冗余，需确保两路电源电压一致且极性正确；电源连接时需严格区分正负极，杜绝反接电源；建议使用独立的电源单元，确保电源电压稳定，避免电压波动对设备造成损坏；
- 安装与散热：采用35mm标准DIN导轨安装，确保安装牢固，避免运行过程中因振动导致设备松动；设备周围需预留足够的散热空间，避免与其他发热设备紧密贴合，确保自然散热顺畅；
- 故障处理规范：当设备指示灯显示故障或总线通信异常时，应先通过指示灯状态判断故障类型（电源故障、光纤链路故障、总线故障），再断开电源进行排查；严禁在未断电的情况下拆卸设备或插拔光纤、电源连接线；故障排查需由具备专业资质的运维人员操作，避免误操作扩大故障范围；
- 维护与清洁：定期对设备进行外观检查，清理表面粉尘（建议使用干燥的抹布擦拭，严禁使用研磨剂或溶剂）；检查光纤接头、电源连接线、总线连接线是否牢固，若发现老化、破损需及时更换；非横河电机授权人员严禁拆卸设备外壳或修改设备内部结构。
