YOKOGAWA PW501电源模块
产品详情

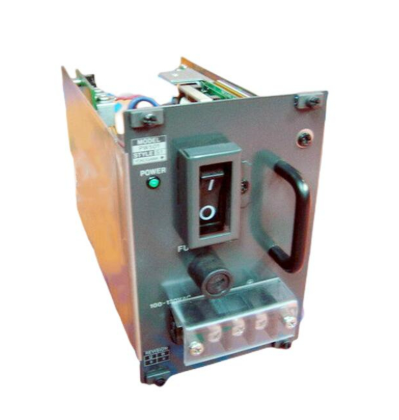

YOKOGAWA PW501电源模块
产品概述
YOKOGAWA PW501电源模块是日本横河电机专为工业自动化核心控制系统打造的紧凑型交流-直流（AC-DC）转换电源产品，核心定位是为横河CENTUM CS/VP分布式控制系统（DCS）及配套外围设备提供稳定、可靠的直流供电保障，尤其适配YNT5xx系列光纤总线中继器、各类控制模块、I/O模块等关键设备的供电需求。该模块采用工业级紧凑型设计，兼顾了安装灵活性与运行稳定性，通过标准化的接口与安装方式，可无缝融入横河主流控制系统架构，同时具备完善的保护机制与优异的电磁兼容性能，能够适应工业现场复杂的供电环境与电磁干扰场景，是保障工业自动化系统连续、安全运行的核心动力组件之一。其模块化的设计理念不仅简化了系统初期的部署流程，更降低了后期维护与故障更换的难度，有效减少了系统停机时间，提升了整体运维效率。
规格参数
YOKOGAWA PW501电源模块以精准的参数设计匹配工业场景的严苛供电需求，各核心规格参数均经过严格的工业级验证，具体详情如下：
- 基础信息：型号为PW501，制造商为YOKOGAWA（横河电机），产品类型为紧凑型AC-DC电源模块，原产国为日本，核心适配系统为横河CENTUM CS/VP分布式控制系统；
- 输入电气参数：输入电压范围为100-120V AC±10%，可兼容50/60Hz交流频率（频率波动允许范围±5%），输入电流典型值为0.8A（100V AC）/0.4A（120V AC），输入功率因数≥0.9（满载工况）；
- 输出电气参数：输出电压为稳定的5V DC，输出电压精度±1%（满载条件下），输出电流额定值5A，最大输出功率25W；输出纹波与噪声≤50mVp-p（20MHz带宽测量），具备优异的电压稳定性，负载调整率≤0.5%；
- 安装与物理参数：支持两种标准化安装方式——35mm工业标准DIN导轨安装（兼容TS35/7.5、TS35/15规格导轨）和面板嵌入式安装，适配不同控制柜布局需求；外形尺寸（长×宽×高）为102mm×127mm×203mm（不含安装附件），重量约0.9kg，紧凑型设计可有效节省控制柜内部空间；
- 环境适应性参数：工作温度范围为-10°C至+55°C，存储温度范围为-20°C至+70°C；相对湿度适应范围为0-95%RH（无冷凝，工作状态）、0-98%RH（无冷凝，存储状态）；可承受的振动强度为10-55Hz、0.3mm振幅（正弦波，X/Y/Z三方向，各30分钟），冲击强度为10G（11ms，半正弦波，X/Y/Z三方向，各3次）；
- 安全与电磁兼容参数：符合IEC 61010-1、UL 61010-1、CSA C22.2 No.61010-1等国际安全标准；电磁辐射（EMI）符合EN 55022 Class A标准，电磁抗扰度（EMS）符合EN 55024标准，具备良好的电磁兼容性，可有效抵御工业现场电磁干扰。
性能特点
YOKOGAWA PW501电源模块融合了横河电机在工业电源领域的核心技术，针对工业自动化系统的供电需求，具备多项核心性能优势，全面保障供电的稳定性、安全性与可靠性：
- 全方位安全保护，保障系统运行安全：内置完善的多重保护机制，包括过压保护（OVP）、过流保护（OCP）、过温保护（OTP）和短路保护（SCP）。当输出电压异常升高（过压）、输出电流超过额定值（过流）、模块内部温度超过安全阈值（过温，典型阈值+85°C）或输出端发生短路时，保护电路会迅速响应，通过切断输出或限流的方式保护模块本身及下游负载设备，避免因电源故障导致整个控制系统瘫痪；
- 冗余配置支持，提升系统可用性：支持成对冗余安装模式，通过专用的冗余连接组件可实现两台PW501模块的并联冗余供电。正常工况下，两台模块均分负载电流，当其中一台模块发生故障时，另一台模块可立即无缝接管全部负载供电，确保供电不中断，大幅提升了控制系统的供电可靠性与可用性，尤其适用于对供电连续性要求极高的关键工业场景；
- 工业级稳定运行，适配复杂现场环境：采用高品质工业级电子元件（如固态电容、高稳定性变压器等）和先进的电路拓扑设计，具备优异的电压调整率与负载调整率，可有效抵御输入电压波动、负载变化及工业现场电磁干扰对输出电压的影响；宽温工作范围与良好的抗振动、抗冲击性能，使其能够在高温、低温、振动等恶劣工业环境下持续稳定运行，平均无故障时间（MTBF）超过100,000小时；
- 模块化设计，简化安装与维护：采用标准化的模块化结构与接口，安装过程无需复杂的接线调试，通过卡扣式设计即可完成DIN导轨安装或面板安装；模块正面配备清晰的状态指示灯（电源运行灯、故障告警灯），可直观反馈模块工作状态，当出现故障时，运维人员可快速定位问题模块并进行更换，更换过程无需中断整个系统供电（冗余配置下），极大降低了维护成本与系统停机时间；
- 优异的电磁兼容性，避免干扰扩散：通过优化的电路屏蔽设计与滤波技术，模块具备良好的电磁辐射抑制能力，可有效避免自身工作时产生的电磁干扰影响周边控制设备；同时具备较强的电磁抗扰度，能够抵御工业现场变频器、电机等大功率设备产生的电磁干扰，确保自身输出电压稳定，保障控制系统各组件间的正常通信与工作。
应用场景
YOKOGAWA PW501电源模块凭借其工业级稳定性、完善的保护功能、灵活的安装方式及与横河CENTUM CS/VP系统的完美适配性，广泛应用于各类对供电可靠性要求极高的工业自动化领域，核心应用场景集中在需要稳定直流供电的分布式控制系统中，具体包括：
- 石油化工行业：在石油炼制、乙烯生产、煤化工等连续流程工业场景中，作为横河CENTUM CS/VP控制系统的核心供电组件，为YNT5xx系列光纤总线中继器、过程控制模块、I/O模块、现场仪表等设备提供稳定的5V DC供电；该行业现场环境复杂，存在高温、振动、电磁干扰等问题，PW501的宽温适应能力、抗干扰性能和冗余配置功能可有效保障控制系统连续运行，避免因供电故障导致生产中断或安全事故；
- 电力行业：适用于火力发电厂、水力发电厂、核电站及变电站的自动化控制系统中，为机组监控模块、数据采集模块、保护继电器等设备供电；电力行业对供电可靠性要求极高，PW501的多重保护机制和冗余供电能力可确保在电网电压波动或模块故障时，控制系统仍能正常工作，保障电力生产、传输过程的安全稳定；
- 冶金行业：在钢铁、有色金属冶炼、轧制等高温、强电磁干扰的场景中，为横河控制系统的各类控制模块和检测设备提供稳定供电；该行业现场温度高、电磁干扰强，PW501的宽温工作范围、优异的电磁兼容性和抗振动性能可有效抵御恶劣环境影响，确保控制系统正常运行，保障冶金工艺的稳定实施；
- 造纸与纺织行业：在造纸生产线、纺织印染生产线的自动化控制系统中，为过程控制模块、电机驱动控制模块、质量检测模块等设备供电；PW501的紧凑型设计可节省控制柜空间，稳定的输出电压可确保生产线各设备协同工作，提升生产效率与产品质量；
- 其他工业场景：还可应用于食品加工、医药生产、水处理、水泥制造等采用横河CENTUM CS/VP分布式控制系统的行业，为各类控制设备提供可靠的5V DC供电，是保障工业自动化系统稳定、连续运行的关键动力保障组件。
