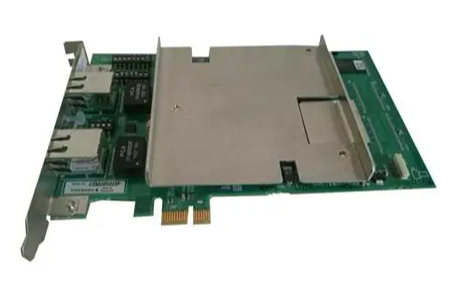

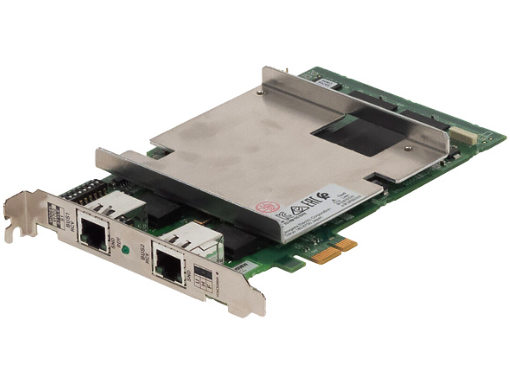

YOKOGAWA VI702 Vnet/IP接口卡
产品概述
YOKOGAWA VI702 Vnet/IP接口卡是日本横河电机（YOKOGAWA）专为工业自动化分布式控制系统（DCS）设计的高性能通信接口模块，核心定位是作为上位操作站与现场控制站（FCS）之间的数据传输桥梁，实现两者间实时、可靠的信息交互。该接口卡专为横河主流DCS系统（如CENTUM VP、CS3000、CS1000）量身打造，同时兼容ProSafe-RS安全仪表系统，广泛应用于石油、化工、电力、钢铁、水处理等对工业控制可靠性要求极高的复杂场景。
VI702是横河经典Vnet/IP接口卡VI701的升级替代型号，核心改进在于总线接口的迭代——由前代的PCI接口升级为PCI-E接口，以此解决老式工控机主板逐步淘汰后，传统PCI接口卡与新主板的兼容性问题，同时保留了与原有系统的完全兼容，确保用户在系统升级过程中无需重构通信架构，降低升级成本与停机风险。
核心技术参数与硬件特性
2.1 基础规格
- 产品定位：Vnet/IP协议专用通信接口卡，实现PCI-E总线与Vnet/IP控制网络的协议转换与数据转发。
- 产地与合规性：原产于日本，符合多项国际电磁兼容性（EMC）标准，包含CE认证、C-tick认证、KC认证，可满足全球不同地区的工业安装规范。
- 物理参数：采用全高半长设计，外形尺寸为111.15mm×167.65mm，重量约0.18kg，符合标准PCI-E卡件安装规范，适配多数工业工控机的扩展插槽空间。
2.2 通信性能
- 通信协议：原生支持Vnet/IP实时工业以太网协议，该协议专为工业控制场景设计，具备低延迟、高确定性的特点，可保障控制命令与监测数据的实时传输。
- 传输速率：支持1Gbps全双工传输，采用1000Base-T传输标准，数据吞吐量远超传统工业通信接口，可满足大规模DCS系统多节点并发通信需求。
- 连接规格：通过RJ45接口与网络设备连接，需搭配超五类（Cat5e）非屏蔽双绞线（UTP）使用，VI702与二层交换机之间的最大传输距离可达100米，适配工业现场的布线需求。
2.3 电源与硬件指示
- 电源要求：采用3.3V直流供电，电压允许波动范围为±9%，最大电流消耗为2.5A，功耗控制合理，可适配工业工控机的电源输出能力。
- 状态指示灯：卡件正面配备三个功能指示灯，用于直观反馈运行状态：
- RDY灯：就绪指示灯，当卡件完成自检且状态正常时点亮；
- RCV灯：接收指示灯，当检测到控制总线上的输入信号时点亮；
- SND灯：发送指示灯，当向控制总线发送输出信号时点亮。
2.4 PCI-E总线兼容性
严格遵循PCI Express CEM Specification 1.0a x1标准，支持2.5GT/s信号传输速率。虽然采用x1通道设计，但可兼容安装于x1至x16规格的PCI-E插槽中，安装灵活性高；需特别注意的是，该卡件不兼容传统PCI插槽，无法直接安装于老旧PCI接口工控机。
与前代产品VI701的核心差异与兼容性
3.1 核心差异点
对比维度
VI702（新款）
VI701（旧款）
总线接口
PCI-E（x1通道，兼容x1-x16插槽）
PCI接口
接口尺寸
较短，符合PCI-E接口规范
较长，符合PCI接口规范
适配主板
2001年后生产的PCI-E接口工控机主板
2001年前生产的PCI接口工控机主板
3.2 完全兼容性保障
为降低用户系统升级成本，横河在设计VI702时确保了与VI701的全面兼容，具体体现在三个维度：
- 驱动兼容：两者驱动程序完全一致，均集成于CS3000等DCS系统安装盘的COMDRV文件夹中，无需为VI702单独开发或安装新驱动；
- 网络兼容：VI702的Vnet/IP接口可与VI701直接共存于同一控制总线，无需调整网络拓扑或协议参数；
- 配置兼容：VI702的域号（Domain Number）和站号（Station Number）配置方式与VI701完全相同，用户可沿用原有配置习惯和操作流程。
安装与配置流程
4.1 安装前准备
- 硬件检查：确认VI702卡件外观无损伤，接口针脚无弯曲、氧化，状态指示灯完好；准备匹配的Cat5e超五类网线、RJ45水晶头及压线工具；
- 软件准备：获取对应DCS系统（如CS3000）的安装光盘，定位至COMDRV文件夹，确认其中包含UNINSTALL.BAT（卸载脚本）和SETUP.BAT（安装脚本）；
- 设备断电：关闭工控机电源及对应配电单元，拔掉电源插头，避免带电操作导致卡件或主板损坏。
4.2 驱动卸载（VI701替换场景）
若为替换老旧VI701卡件，需先完成旧卡驱动卸载，步骤如下：
1. 启动工控机，进入Windows操作系统（横河DCS常用Windows Server系列）；
2. 打开“我的电脑”，定位至CS3000安装盘的COMDRV文件夹；
3. 双击运行UNINSTALL.BAT批处理文件，按照弹窗提示完成驱动卸载；
4. 卸载完成后，重启工控机，确保旧驱动完全清除（可通过“设备管理器”检查是否仍存在VI701相关设备残留）。
4.3 硬件安装
1. 打开工控机机箱，找到空闲的PCI-E插槽（x1至x16均可），移除插槽对应的挡板；
2. 手持VI702卡件边缘，对准PCI-E插槽，平稳插入并确保卡件金手指完全接触插槽，用螺丝固定卡件挡板，关闭机箱；
3. 用准备好的Cat5e网线连接VI702的RJ45接口与现场控制总线的二层交换机，确保网线连接牢固，水晶头无松动；
4. 接通工控机电源及配电单元，准备进行驱动安装和网络配置。
4.4 驱动安装与网络配置
1. 重启工控机后，系统会自动检测到新硬件（VI702），弹出硬件安装向导；
2. 选择“手动安装驱动程序”，定位至COMDRV文件夹，双击运行SETUP.BAT，按照向导提示完成驱动安装；
3. 驱动安装完成后，再次重启工控机，通过“设备管理器”确认VI702设备状态正常，无黄色感叹号；
4. 打开DCS系统配置软件，按照原有VI701的配置参数，设置VI702的IP地址、子网掩码、网关、域号和站号；
5. 配置完成后，启动Vnet/IP网络服务，观察VI702的RDY灯是否点亮，若RDY灯常亮、RCV/SND灯随数据传输闪烁，说明安装配置成功。
