YOKOGAWA ATK4A-00电缆接口适配器
产品详情

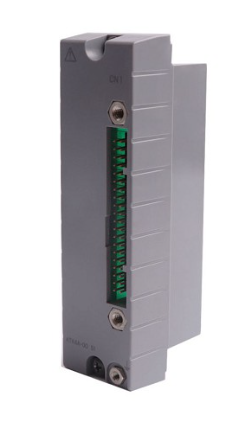

YOKOGAWA ATK4A-00电缆接口适配器
产品概述与定位
YOKOGAWA ATK4A-00是日本横河电机（Yokogawa）专为工业自动化控制系统研发的标准化电缆接口适配器，核心定位是作为横河系列DCS系统（如CENTUM CS3000）及I/O模块与现场电缆之间的关键连接枢纽，承担接口转换、信号转接与连接保护的核心任务。其核心价值在于解决不同类型电缆与横河模块接口不匹配的问题，实现现场传感器、执行器等设备与系统模块之间的可靠信号传输，同时为接口处提供物理防护与抗干扰保障，是横河工业自动化系统中保障信号连接稳定性、提升系统集成灵活性的重要辅助组件。
该适配器采用标准化结构设计，可无缝适配横河ALR121-S00通信模块、AIP121-S00模拟量输入模块、CP461-50处理器模块等系列产品的接口规格，具备良好的兼容性与互换性，广泛应用于石油化工、电力、冶金等流程工业的信号连接场景，是横河工业自动化解决方案中实现信号可靠转接的关键支撑组件之一。
核心产品特点
1. 精准的接口适配与信号转接能力
ATK4A-00电缆接口适配器针对横河系列模块的接口规格进行定制化设计，可实现不同类型电缆接口的精准转换，兼容横河系统常用的信号电缆类型（如屏蔽双绞线、工业以太网电缆等）。其内部采用高精度信号转接链路设计，信号传输衰减极小，能够确保模拟量信号、数字量信号及通信信号的高保真传输，避免因接口转换导致的信号失真或衰减，保障控制系统数据采集与指令下发的准确性。
2. 可靠的物理防护与抗干扰设计
适配器采用工业级防护外壳设计，具备出色的防尘、防水溅能力，可有效保护接口连接处免受工业现场粉尘、水汽的侵蚀，延长接口使用寿命。同时，内部集成信号屏蔽结构，与屏蔽电缆形成完整的屏蔽回路，能够有效抵御工业现场的电磁干扰（EMI）与射频干扰（RFI），尤其适用于靠近变频器、大功率电机等强干扰源的安装场景，保障信号传输的稳定性。
3. 便捷的安装与插拔操作
ATK4A-00采用插拔式快速连接设计，配备精准的定位卡扣与导向结构，可实现与横河模块及现场电缆的快速、精准对接，无需复杂的工具即可完成安装固定，极大提升了系统部署与维护的效率。同时，适配器设计有清晰的接口标识，便于运维人员快速识别接线方向与信号类型，降低误操作风险。
4. 高可靠性与宽环境适应性
适配器选用全工业级元器件与材料，经过严苛的环境可靠性测试与耐久性测试，具备优异的机械强度与环境适应能力。其工作温度范围覆盖-10°C至+55°C，可适应大多数工业车间的温度波动；相对湿度适应范围为5%至95%（非冷凝），能在高湿、多尘的工业环境中稳定运行，确保接口连接的长期可靠性。
5. 标准化兼容与灵活扩展
该适配器严格遵循横河工业自动化系统的接口标准，可与横河全系列I/O模块、通信模块、处理器模块实现无缝兼容，无需额外配置即可直接使用。同时，其标准化设计支持多规格电缆的灵活适配，可根据现场实际电缆类型与长度需求，灵活搭配使用，提升了系统集成的灵活性与适配性，降低了系统部署的成本与难度。
详细技术参数
1. 核心电气与接口参数
- 适配接口类型：兼容横河标准模块接口（如MIL规格连接器、压力夹紧端子等），支持与2线制/4线制变送器电缆、以太网电缆、RS-485通信电缆等对接；
- 信号类型：支持模拟量信号（4-20mA DC、1-5V DC、-10~10V DC等）、数字量信号及通信信号（Modbus、Profinet等）的转接；
- 信号传输衰减：≤0.1%（在标准传输距离内），确保信号高保真传输；
- 接触电阻：≤10mΩ，降低信号传输损耗；
- 绝缘电阻：≥100MΩ（500V DC），保障接口电气绝缘性能；
- 耐压性能：≥2500V AC（1分钟），具备良好的电气安全防护；
- 适配电缆规格：支持屏蔽双绞线（15AWG/17AWG/22AWG等）、Cat5e及以上以太网电缆，电缆外径适配范围根据接口类型可灵活调整。
2. 物理与环境参数
- 尺寸：采用紧凑式设计，具体规格适配横河标准模块安装空间，便于密集部署；
- 重量：约0.15kg（不含电缆），轻量化设计，不增加系统整体负载；
- 防护等级：IP65，具备防尘、防短时浸水能力，可适应恶劣工业现场环境；
- 工作温度：-10°C至+55°C；
- 存储温度：-20°C至+60°C；
- 湿度适应范围：5%至95%（非冷凝），无结露风险；
- 抗振动能力：10~55Hz，振幅0.3mm，X/Y/Z三方向各30分钟；
- 外壳材料：高强度工程塑料，具备良好的抗冲击与耐腐蚀性能。
3. 合规与认证
适配器符合EN 61010-1、EN 61326-1（工业场所电磁兼容性）等多项国际工业标准，确保在全球不同地区的工业场景中均可合规使用。产品提供12个月原厂质保，保障用户使用权益。
安装与维护注意事项
1. 安装规范
- 安装资质：安装、接线及维护工作必须由专业工程师或熟练技术人员执行，严禁非专业人员操作，避免安全风险；
- 安装位置：应选择通风良好、远离强电磁干扰源（如变频器、大功率电机、变压器）的区域，避免安装在有冲击、振动、腐蚀性气体、粉尘、水浸、阳光直射的环境中；若安装在户外，需额外配备防护箱体；
- 连接操作：安装前需断开相关模块与设备的电源，避免带电插拔导致接口损坏或信号干扰；对接时需严格按照接口标识与导向结构操作，确保适配器与模块、电缆精准对接，锁紧定位卡扣，防止振动导致接触不良；电缆连接时需确保屏蔽层可靠连接，形成完整屏蔽回路；
- 接线要求：严格按照横河系统接线规范与适配器接线说明进行电缆连接，区分信号正负极、电源线与信号线，避免接错线路导致信号失真或设备损坏；电缆敷设时需避免过度拉扯，确保接口处电缆留有一定冗余，防止线缆张力传递至接口；
- 接地要求：若适配器配备接地端子，需可靠连接保护接地，接地电阻应≤4Ω，提升抗干扰性能与电气安全性。
2. 日常维护与故障诊断
- 状态监测：定期检查适配器的安装固定状态，查看定位卡扣是否锁紧，接口处是否存在松动、氧化、破损等情况；观察连接模块的信号状态，若出现信号不稳定、数据失真等问题，需优先排查适配器接口连接情况；
- 定期检查：定期清理适配器表面与接口处的灰尘、杂物，避免灰尘堆积影响接触性能；检查电缆与适配器的连接牢固性，避免线缆松动导致信号中断；检查屏蔽层连接状态，确保屏蔽功能有效；
- 故障处理：若出现信号中断或失真，首先断开电源，拔插适配器重新对接，检查接口是否清洁、无氧化；若问题仍未解决，检查电缆是否破损、短路，可更换备用适配器进行测试；若确定适配器损坏，需更换同型号原厂适配器，更换后重新检查信号传输状态。
