YOKOGAWA ALR121-S00通信模块
产品详情

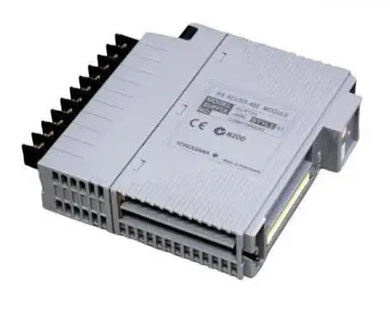

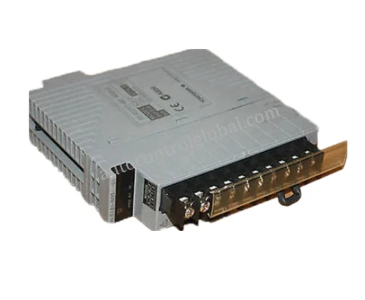

YOKOGAWA ALR121-S00通信模块
产品概述与定位
YOKOGAWA ALR121-S00是日本横河电机（Yokogawa）专为工业自动化控制系统研发的高性能通信模块，核心定位是作为横河CENTUM CS3000等主流DCS系统的关键通信枢纽，承担系统内部各模块间、以及系统与外部设备间的高速数据传输与交互任务。其核心价值在于搭建起控制层与设备层、监控层之间的可靠通信桥梁，实现处理器模块、I/O模块、上位监控系统、智能仪表等设备的信息互联互通，为工业过程的集中监控、远程调度与数据追溯提供稳定的通信支撑。
该模块采用标准化模块化设计，可无缝适配横河系列DCS系统的机架架构，与CP461-50处理器模块、AIP121-S00输入模块等实现完美协同，具备良好的兼容性与扩展性，广泛应用于对通信稳定性、实时性要求严苛的流程工业场景，是横河工业自动化解决方案中保障系统信息畅通的核心组件之一。
核心产品特点
1. 高速稳定的通信传输能力
ALR121-S00搭载工业级高速通信芯片，支持多种高速通信协议，可实现数据的低延迟、高保真传输。模块采用先进的信号调制解调技术，有效提升通信链路的抗干扰能力，即使在工业现场复杂的电磁环境中，也能确保数据传输的稳定性，避免因通信丢包、延迟导致的控制指令执行偏差或监控数据失真，保障控制系统的实时响应性能。
2. 多协议兼容与灵活适配
模块具备强大的协议兼容能力，支持Modbus、Profinet、EtherNet/IP等多种主流工业通信协议，可灵活适配不同品牌、不同类型的外部设备，包括上位监控计算机、PLC、智能传感器、执行器及第三方控制系统等。通过协议自适应与灵活配置功能，无需额外添加转换模块即可实现跨设备、跨系统的互联互通，极大提升了系统集成的灵活性与便捷性。
3. 冗余设计与高可靠性保障
为满足工业控制系统对可靠性的严苛要求，ALR121-S00采用双重冗余设计：一方面支持通信链路冗余，可同时接入两条通信线路，当主链路出现故障时，自动切换至备用链路，确保通信不中断；另一方面具备电源冗余适配能力，可接入双路供电电源，进一步提升模块运行的稳定性。同时，模块采用全工业级元器件选型，经过严苛的环境可靠性测试，平均无故障时间（MTTF）远超行业标准，有效降低系统停机风险。
4. 便捷的配置管理与状态监测
模块支持通过上位机软件进行可视化参数配置，包括通信协议选择、波特率设置、IP地址分配、链路冗余参数设定等，操作界面直观易懂，无需复杂的专业编程技能即可完成配置。同时，模块集成丰富的状态指示功能，通过LED指示灯可实时显示电源状态、通信链路状态、数据传输状态及故障信息，便于运维人员快速掌握模块运行情况；此外，还支持通过系统软件进行远程状态监测与参数修改，极大提升了运维管理的效率。
5. 优异的工业环境适应性
针对工业现场多样化的恶劣环境，ALR121-S00具备出色的环境适应能力。其工作温度范围覆盖-10°C至+55°C，可适应大多数工业车间的温度波动；相对湿度适应范围为5%至95%（非冷凝），能在高湿、多尘的环境中稳定运行。模块采用密封式外壳设计，防护等级达到IP65，具备良好的防尘、防水溅能力，可直接安装在靠近现场设备的区域，减少信号传输距离与衰减。
详细技术参数
1. 核心通信与电气参数
- 通信协议：支持Modbus RTU/TCP、Profinet IO、EtherNet/IP等工业主流协议；
- 通信接口：配备2路以太网接口（RJ45）、2路RS-485串行通信接口，可同时接入多种通信链路；
- 通信速率：以太网接口最大通信速率100Mbps，RS-485接口波特率可在9600bps~115200bps之间灵活配置；
- 供电电压：DC 24V ±10%，宽电压输入设计，适配工业现场标准供电；
- 功耗：最大5VA，低功耗设计，降低系统整体能耗；
- 数据传输距离：以太网接口最大传输距离100m（Cat5e及以上网线），RS-485接口最大传输距离1200m；
- 连接节点数：以太网接口最多可连接32个网络节点，RS-485接口最多可连接31个从站设备；
- 隔离性能：通信接口与电源之间采用电气隔离设计，隔离电压≥2500V AC，有效抵御电磁干扰。
2. 物理与环境参数
- 尺寸：130mm × 110mm × 22mm（长×宽×高），紧凑式设计，适配横河标准机架安装规格；
- 重量：0.45kg（含安装支架），轻量化设计，便于安装与搬运；
- 防护等级：IP65，具备防尘、防短时浸水能力；
- 工作温度：-10°C至+55°C；
- 存储温度：-20°C至+60°C；
- 湿度适应范围：5%至95%（非冷凝），无结露风险；
- 抗振动能力：10~55Hz，振幅0.3mm，X/Y/Z三方向各30分钟。
3. 合规与认证
模块符合EN 61010-1、EN 61326-1（工业场所电磁兼容性）、IEC 61158等多项国际工业标准及通信协议标准，确保在全球不同地区的工业场景中均可合规使用。产品提供12个月原厂质保，保障用户使用权益。
安装与维护注意事项
1. 安装规范
- 安装资质：安装、接线及维护工作必须由专业工程师或熟练技术人员执行，严禁非专业人员操作，避免安全风险；
- 安装位置：应选择通风良好、远离强电磁干扰源（如变频器、大功率电机、变压器）的区域，避免安装在有冲击、振动、腐蚀性气体、粉尘、水浸、阳光直射的环境中；若安装在户外，需额外配备防护箱体；
- 机架安装：需将模块正确插入横河CS3000系统的指定I/O机架插槽，确保模块与机架导轨接触良好，锁紧固定卡扣，防止振动导致接触不良；模块之间应保留至少5cm的散热间隙，避免密集安装导致温度过高；
- 接线要求：接线前必须断开模块电源及相关设备电源，避免带电接线导致模块损坏或人员触电；以太网电缆应选用Cat5e及以上规格的屏蔽网线，RS-485通信线选用双绞屏蔽线，电缆屏蔽层单端接地，减少信号干扰；严格按照产品接线图连接电源、通信线路，区分正负极与信号端子，避免接错线路；为防止雷电浪涌损坏模块，需在通信线路与电源线路上安装相应的浪涌保护器；
- 接地要求：必须可靠连接模块的保护接地端子，接地电阻应≤4Ω，接地完成后再接通电源；严禁切断保护接地线，否则会丧失电磁屏蔽与安全防护功能，引发设备故障或触电风险。
2. 日常维护与故障诊断
- 状态监测：通过模块上的LED指示灯实时监测运行状态，电源灯亮表示供电正常，以太网链路灯常亮表示链路连通，数据传输灯闪烁表示正在进行数据交互；若故障灯亮或链路灯熄灭，需及时排查问题；
- 定期检查：定期检查模块安装固定情况、接线端子的紧固状态，防止松动导致接触不良；检查通信电缆的连接状态与屏蔽层完整性，避免因电缆破损、老化引发通信故障；定期清理模块表面灰尘，确保散热通畅；
- 故障处理：若出现通信中断，首先检查通信线路是否松动、短路或破损，测试链路连通性；若链路正常，检查通信参数（如IP地址、波特率、协议类型）是否与对接设备匹配；若出现数据传输丢包，检查是否存在强电磁干扰，可尝试调整安装位置或加强屏蔽措施；若故障无法排除，可直接更换模块，更换后通过上位机软件重新配置参数即可恢复运行。
