YOKOGAWA CP461-50处理器模块
产品详情

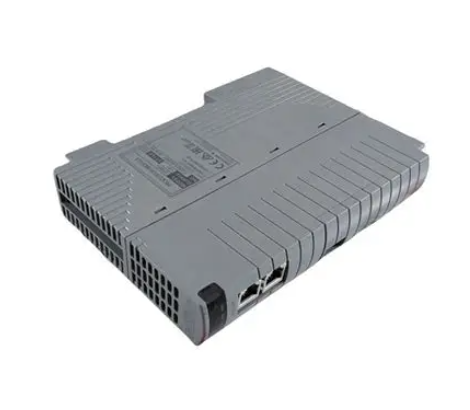

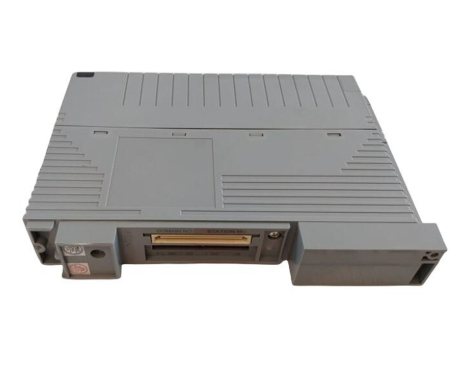

YOKOGAWA CP461-50处理器模块
产品概述与定位
YOKOGAWA CP461-50是日本横河电机（Yokogawa）专为工业自动化控制系统研发的核心处理器模块，作为横河工业控制体系中的“中枢神经”，其核心定位是承担工业过程的实时运算、控制决策、数据交互及故障诊断等关键任务。该模块广泛适配横河各类分布式控制系统（DCS）及过程控制系统，能够整合来自各类I/O模块的现场数据，执行预设控制逻辑与算法，驱动执行器完成精准调控，同时实现对整个控制回路的状态监测与异常预警，是保障工业生产过程稳定性、安全性与高效性的核心核心组件。
凭借模块化设计与高度兼容性，CP461-50可与横河系列I/O模块、通信模块、人机交互模块等实现无缝协同，灵活适配不同规模的工业控制场景，从中小型生产装置到大型流程工业系统均能稳定运行，是横河工业自动化解决方案中实现过程控制智能化的关键支撑。
核心产品特点
1. 高性能实时控制能力
CP461-50搭载高性能工业级处理器核心，具备强大的运算处理能力，能够快速响应多通道输入信号，实时执行复杂控制算法（包括时间比例PID、电流比例PID等多种PID控制模式），控制周期可灵活设置为50ms、100ms、300ms、500ms等不同档位，确保对工业过程中快速变化的参数进行精准调控。相较于普通处理器模块，其数据处理延迟更低，控制指令执行更迅速，可有效保障生产过程的动态稳定性。
2. 全面的故障诊断与安全防护
模块内置完善的故障诊断机制，能够实时监测自身硬件状态、与其他模块的通信链路、输入输出信号完整性等关键环节，一旦检测到异常（如信号中断、通信故障、参数越限等），可立即触发警报并输出故障反馈信息，助力运维人员快速定位问题、缩短停机时间。同时，模块遵循严格的工业安全设计标准，具备过压、过流保护及抗电磁干扰能力，可有效抵御工业现场复杂电磁环境的影响，降低设备损坏风险。
3. 灵活扩展与多协议兼容
CP461-50采用模块化扩展架构，预留扩展插槽，支持添加额外功能模块（如通信扩展模块、专用运算模块等），可根据工业场景的复杂度与功能需求灵活升级，适配从简单回路控制到复杂过程协同控制的各类应用。在通信兼容性上，模块支持RS-485通信总线，兼容Modbus、PLC Link等多种工业通信协议，可实现与上位监控系统、PLC、智能仪表等设备的高速数据交互，保障整个控制网络的信息畅通。
4. 便捷的配置与维护设计
模块支持通过上位机软件进行参数配置、控制逻辑编程与下载，操作界面直观易懂，无需复杂的专业编程技能即可完成基础配置。同时，模块集成状态指示功能，通过LED指示灯可直观显示电源状态、运行状态、故障状态及通信状态，便于运维人员实时监测设备运行情况。在维护更换方面，采用标准化插拔式设计，与机架插槽精准适配，更换过程无需复杂拆卸，极大缩短了维护停机时间。
5. 稳定的工业环境适应性
针对工业现场多样化的恶劣环境，CP461-50经过严苛的环境适应性测试，具备出色的抗干扰、抗温变能力。其工作温度范围覆盖-10°C至+55°C（紧密安装时为-10°C至+45°C），可适应大多数工业车间的温度波动；同时具备良好的防尘、防潮性能，能够在多尘、高湿（非冷凝）的工业环境中稳定运行，无需额外的恒温恒湿防护设施。
详细技术参数
1. 核心电气参数
- 供电电压：100–240V AC，50/60Hz，宽电压输入设计，适配不同地区工业供电标准；
- 功耗：最大8VA，低功耗设计，降低系统整体能耗；
- 控制模式：支持50/100/300/500ms On/Off控制、时间比例PID控制、电流比例PID控制，可根据应用场景灵活选择；
- 测量精度：热电偶输入±0.3% FS ±1 digit，RTD输入/直流电压/电流输入±0.2% FS ±1 digit，确保数据采集与控制的精准性；
- 输出类型：支持继电器输出（1C SPDT，250V AC/30V DC，3A）、电压脉冲输出（19V DC ±15%，内阻18Ω，最大允许电流24mA DC）、电流输出（0–20mA/4–20mA DC，最大允许负载电阻600Ω），可直接驱动各类工业执行器；
- 输入接口：支持热电偶、RTD、直流电压/电流等多种输入类型，可对接各类工业传感器；支持2路CT输入（测量电流0.4–50.0A，指示分辨率0.1A），2路数字输入（无电压干接点或集电极开路）；
- 事件输出：最多支持3路事件输出，可用于故障报警、状态反馈等场景；
- 通信参数：RS-485通信接口，最大通信速率38400bps，支持Modbus、PLC Link协议，最多可连接31个单元。
2. 物理与环境参数
- 尺寸：紧凑式设计，具体尺寸适配横河标准机架安装规格，节省安装空间；
- 重量：130g（含安装支架），轻量化设计，便于安装与搬运；
- 防护等级：前面板IP66，具备良好的防尘、防水溅能力，可有效保护内部电路；
- 工作温度：-10°C至+55°C（常规安装），-10°C至+45°C（紧密安装）；
- 存储温度：-20°C至+60°C，适应不同存储环境需求；
- 湿度适应范围：5%至95%（非冷凝），无结露风险。
3. 合规与认证
模块符合EN 61010-1、EN 61326-1（工业场所使用）、EN IEC 63000等多项国际工业标准，确保在全球不同地区的工业场景中均可合规使用。产品提供12个月原厂质保，保障用户使用权益。
安装与维护注意事项
1. 安装规范
- 安装资质：安装、接线及维护工作必须由专业工程师或熟练技术人员执行，严禁非专业人员操作，避免安全风险；
- 安装位置：应选择通风良好、远离强电磁干扰源（如电机、变压器、变频器）的区域，避免安装在有冲击、振动、腐蚀性气体、粉尘、水、油、溶剂、阳光直射、辐射的环境中；若无法避免高温辐射，需采取隔热或加强通风措施；
- 安装方式：支持墙面安装与DIN导轨安装两种方式。墙面安装时，需先松开插座固定螺丝，取出主体后将插座用螺丝固定在墙面；DIN导轨安装需遵循标准导轨安装规范，确保安装牢固；模块插入插座时需垂直于插座面板操作，避免倾斜插拔导致端子弯曲、接触不良；安装完成后，需用螺丝将主体固定在插座上，防止松动；
- 接线要求：接线前必须断开电源，避免带电接线导致模块损坏或人员触电；电源接线与保护接地接线需使用带绝缘护套的端子，接线时力度适中，避免过度拉扯导线导致损坏；严格按照接线图正确连接外部线路，确保电源电压、输入信号符合模块规格；为防止雷电浪涌通过电源和信号电缆引入模块，需在模块与现场设备之间安装避雷器；
- 接地要求：必须可靠连接保护接地端子，接地完成后再接通电源；严禁切断内部或外部保护接地线，否则会丧失保护功能，引发触电风险。
2. 日常维护与故障诊断
- 预热校准：模块投入使用前，需预热10~15分钟，待性能稳定后再进行校准操作；校准需使用计数器、示波器等专业校准设备；
- 状态监测：通过模块LED指示灯实时监测运行状态，电源灯亮表示供电正常，运行灯亮表示工作正常，故障灯亮时需及时排查问题；
- 定期检查：定期检查模块安装固定情况、接线端子紧固状态，防止松动导致接触不良；检查导线绝缘层是否完好，避免因绝缘破损引发短路；检查保护接地是否可靠，确保安全防护功能有效；
- 故障处理：若出现控制精度偏差过大，首先检查输入信号是否正常、校准参数是否准确；若出现通信故障，检查通信线路连接是否牢固、通信参数是否匹配；若出现模块无响应，检查电源电压是否符合规格、模块是否正确固定；若故障无法排除，需联系专业维修人员或更换模块，更换后需重新进行参数配置与校准。
