YOKOGAWA AIP121-S00控制模块
产品详情

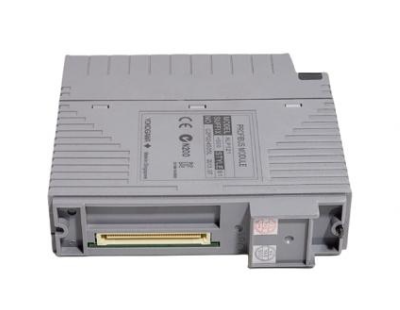

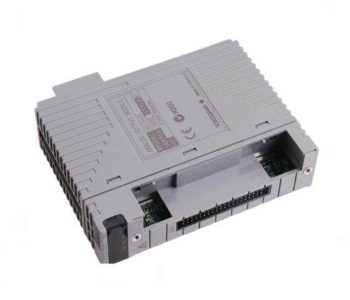

YOKOGAWA AIP121-S00控制模块
产品概述与定位
YOKOGAWA AIP121-S00是日本横河电机（Yokogawa）专为工业自动化领域研发的高性能模拟量输入模块，核心定位是作为横河CENTUM CS3000 DCS（分布式控制系统）的关键I/O组件，承担现场模拟信号的采集、转换与传输任务。其核心价值在于搭建现场传感器/执行器与DCS主控系统之间的可靠数据桥梁，将温度、压力、流量、液位等连续变化的物理量转化为系统可识别的数字信号，为工业过程的实时监控、精确控制与优化调度提供基础数据支撑。
该模块采用标准化模块化设计，完全适配横河CS3000系统的机架式安装架构，可与系统内其他控制模块、通信模块实现无缝协同，广泛应用于对控制精度和可靠性要求严苛的流程工业场景，是横河工业自动化解决方案中的核心基础组件之一。
核心产品特点
1. 高精度数据采集能力
AIP121-S00以高精度为核心优势，采用16位高分辨率A/D（模数）转换芯片，转换精度可达0.1%，能够精准捕捉现场模拟信号的细微变化。相较于普通模拟量模块，其具备更宽的信号适配范围，可兼容多种工业标准模拟信号类型，无论是微弱的传感器信号还是标准工业信号，都能实现稳定采集，有效保障了控制决策的准确性。
2. 高可靠性与强抗干扰设计
模块采用全工业级元器件选型，经过严苛的环境适应性测试，具备优异的抗干扰能力和运行稳定性。核心设计亮点在于实现了三重隔离防护：输入/输出之间、电源之间以及模块与机架之间均采用电气隔离技术，可有效抵御工业现场的电磁干扰（EMI）、射频干扰（RFI）以及地电位差带来的信号干扰。同时，其平均无故障时间（MTTF）远超行业平均水平，确保在长时间连续运行中保持稳定性能，降低系统停机风险。
3. 灵活配置与便捷维护
模块化设计使其安装与维护极为便捷：模块可直接插入CS3000系统机架的对应插槽，无需复杂的机械固定结构，更换时仅需断电后拔出旧模块插入新模块即可，极大缩短了维护停机时间。在功能配置上，支持通过DCS系统软件对输入信号类型、采集频率、滤波参数、PID控制算法等进行灵活设置，适配不同工业场景的个性化需求。此外，模块集成了状态指示LED灯，可直观显示电源状态、信号采集状态及故障信息，便于运维人员快速定位问题。
4. 宽环境适应性
针对工业现场复杂的环境条件，AIP121-S00具备出色的环境适应能力。其工作温度范围覆盖-40°C至+70°C，存储温度范围可达-55°C至+85°C，可适应高温、低温等极端工况；相对湿度适应范围为5%至95%（非冷凝），能在高湿、多尘的工业车间稳定运行。同时，模块防护等级达到IP67，具备防尘、防水溅的特性，可直接安装在靠近现场设备的区域，减少信号传输过程中的衰减。
详细技术参数
1. 核心电气参数
- 模拟量输入范围：支持多种标准工业信号，包括电流信号（-320mA至+320mA、0mA至20mA、4mA至20mA）和电压信号（-10V至+10V），可直接对接热电偶、热电阻、压力变送器、流量传感器等常见工业传感器；
- 分辨率：16位，确保信号转换的精细度；
- 转换精度：±0.1% FS（满量程），在全输入范围内保持高精度采集；
- 响应时间：小于2ms，可实现对快速变化过程变量的实时捕捉，满足动态控制需求；
- 隔离性能：输入/输出隔离、电源隔离、机架隔离，隔离电压符合工业标准，有效抑制干扰；
- 电流消耗：最大0.7A，功耗较低，降低系统整体能耗；
- 通信接口：兼容横河CS3000系统内部总线，支持与主控单元高速数据传输。
2. 物理与环境参数
- 尺寸：130mm × 110mm × 22mm（长×宽×高），紧凑设计，节省机架安装空间；
- 重量：0.5kg，轻量化设计，便于安装与搬运；
- 防护等级：IP67，防尘、防短时浸水；
- 工作温度：-40°C至+70°C；
- 存储温度：-55°C至+85°C；
- 湿度：5%至95%（非冷凝），无结露风险。
3. 合规与认证
模块符合多项国际工业标准，包括IEC（国际电工委员会）相关标准，确保在全球不同地区的工业场景中均可合规使用。产品提供12个月原厂质保，保障用户使用权益。
安装与维护注意事项
1. 安装规范
- 安装位置：应选择通风良好、远离强电磁干扰源（如变频器、大功率电机）的区域，同时避免阳光直射和雨水直接冲刷；
- 机架安装：需将模块正确插入横河CS3000系统的指定I/O机架插槽，确保模块与机架接触良好，锁紧固定卡扣，防止振动导致接触不良；
- 接线要求：接线前必须断开模块电源，避免带电接线导致模块损坏或人员安全风险；应采用屏蔽隔离电缆（推荐15AWG/17AWG/22AWG规格），电缆屏蔽层单端接地，减少信号干扰；严格按照产品接线图连接信号线，区分电流信号与电压信号的接线方式，避免接错线路；禁止将AC 110~220V电源直接接入模块，防止烧毁内部电路；
- 电源配置：需接入符合规格的DC 24V电源，确保电源电压稳定，避免电压波动影响模块运行。
2. 日常维护与故障诊断
- 状态监测：通过模块上的LED指示灯实时监测运行状态，电源灯亮表示供电正常，信号灯亮表示信号采集正常，故障灯亮则需及时排查问题；
- 定期检查：定期检查模块与机架的连接状态、接线端子的紧固情况，防止松动导致信号丢失；检查电缆屏蔽层是否完好，避免因屏蔽层破损引入干扰；
- 故障处理：若出现信号采集不准确，首先检查传感器是否正常、接线是否松动或短路；若出现模块无响应，检查电源是否正常、模块是否正确插入机架；若故障无法排除，可直接更换模块，更换后通过系统软件重新配置参数即可恢复运行。
应用领域与典型场景
AIP121-S00凭借其高精度、高可靠性和宽环境适应性，广泛应用于各类流程工业和离散工业的自动化控制系统中，尤其适用于对过程控制精度要求高、环境条件复杂的场景，主要应用领域包括：
1. 石油化工行业
在石油炼制、化工合成等生产过程中，用于采集反应釜的温度、压力，管道内的原油/化工原料流量、液位等参数，为反应过程的精确控制、安全联锁提供数据支撑，确保生产过程稳定且符合质量标准。
2. 电力行业
在火力发电厂、水电站、变电站等场景中，采集锅炉的温度、压力，汽轮机的转速、振动，电网的电压、电流等参数，辅助实现机组的启停控制、负荷调节和安全监测，保障电力生产的稳定与安全。
3. 冶金行业
在钢铁、有色金属冶炼过程中，采集高炉、转炉的温度、压力，冶炼物料的流量、液位，以及轧制过程中的温度、厚度等参数，实现对冶炼过程和轧制过程的精确控制，提高产品质量和生产效率。
4. 造纸与纺织行业
在造纸生产过程中，采集纸浆的浓度、温度、流量，纸张的厚度、水分等参数；在纺织生产过程中，采集纺织原料的湿度、温度等参数，实现生产过程的自动化调节，保障产品质量的一致性。
5. 其他领域
还可应用于食品饮料、医药、水处理等行业，如食品加工过程中的温度、压力控制，医药生产过程中的反应参数采集，水处理过程中的水质参数（如浊度、pH值）采集等，为各行业的自动化生产提供可靠的数据采集支持。
