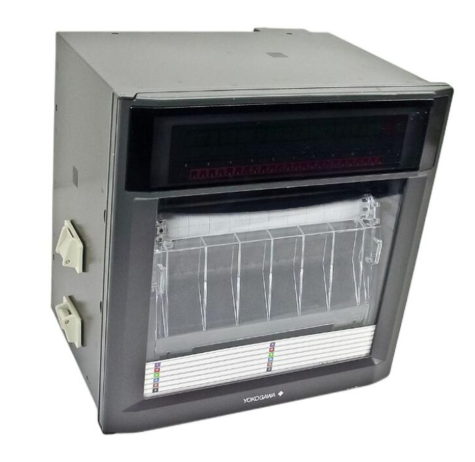

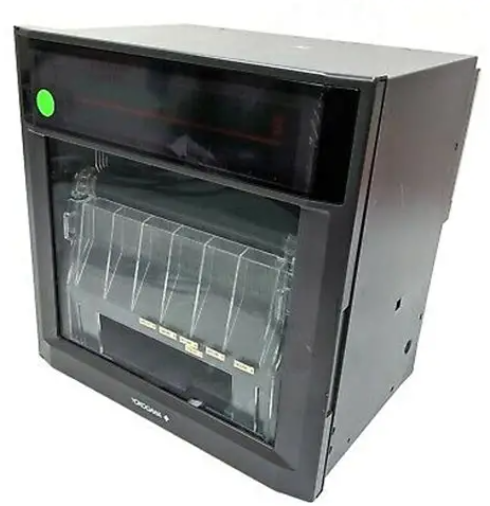

YOKOGAWA UR1800记录仪
产品详情
YOKOGAWA UR1800记录仪
产品核心特性与技术规格
1. 核心功能特点
（1）基础性能
紧凑设计：深度仅 220mm，适配有限安装空间，面板安装方式（面板厚度 2-26mm）
高可靠性：笔式采用无接触电位器和无刷 DC 伺服电机，点阵式采用高耐压固态继电器；模块化设计简化维护
通用适配：支持 90-250VAC（除 132-180VAC）、50/60Hz 电源（/P1 型号除外），无需切换开关
显示能力：大型 VFD 显示屏，同步显示测量数据（含工程单位）、时钟、柱状图（1% 分辨率），支持左参考（0-100%）和中心零位两种柱状图类型
（2）输入与测量
输入类型：兼容 DC 电压（20mV-20V）、热电偶（TC，含 R、S、B、K 等 12 种类型）、热电阻（RTD，含 PT100、JPT100 等）、数字输入（DI，触点 / 电压电平）
测量能力：笔式最高 4 通道同步记录，点阵式最高 24 通道；笔式采样速度 125ms，点阵式记录周期 6 通道 / 10 秒至 24 通道 / 30 秒
计算功能：支持两通道差值计算（DELT）、线性缩放（SCL）、平方根计算（SQRT），可选数学运算（MATH）和时间轴统计（TLOG）功能
（3）记录与打印
记录模式：趋势记录（点阵式无重叠）、区域记录（分波段避免重叠）、部分扩展记录（放大细节范围）、笔偏移补偿（POC，笔式专属）
打印类型：手动打印、列表打印（含量程、报警等设置）、周期打印（可设触发方式和间隔）、报警打印（含发生 / 恢复时间）、消息打印（最多 5 条，每条 16 字符）、设置列表打印等
打印特性：笔式支持红 / 绿 / 蓝 / 紫 4 种颜色，点阵式支持 6 种颜色分配；图表为 20 米 Z 型折叠纸，有效记录宽度 180mm
（4）报警功能
报警类型：高限（H）、低限（L）、差值高限（h）、差值低限（l）、上升率（R）、下降率（r）6 种
报警配置：每通道最多 4 级报警，支持继电器输出（最多 24 个），可设置保持 / 非保持模式、滞后值（0% 或约 0.5% 量程）、闪烁指示等
2. 关键技术规格
测量精度：DC 电压 ±(0.1%-0.3% 读数 + 2-3 位数)，TC±(0.15% 读数 + 0.5-1℃)，RTD±(0.15%-0.4% 读数 + 0.3-1.0℃)
图表速度：笔式 5-12000mm/h（82 档），点阵式 1-1500mm/h（1mm 步进）
环境适应性：工作温度 0-50℃，湿度 20%-80% RH，抗振动 10-60Hz≤0.02G，防护等级 IP54（前门符合 DIN 40050）
物理参数：尺寸 288 (W)×288 (H)×220 (D) mm，重量 8.9-9.6kg（依型号），电源消耗最大 70VA
安装与安全规范
1. 安装要求
（1）安装环境
环境条件：通风良好，避免阳光直射、热源、腐蚀气体、强电磁场和剧烈振动；水平安装（可向后倾斜≤30°）
空间限制：避免安装在民用环境，防止干扰其他设备；安装面板需满足厚度要求，预留维护空间
（2）接线规范
电源接线：使用 600V PVC 绝缘线（AWG18），接地电阻≤100Ω；电源线路与其他线路分离≥0.1m（推荐 0.5m）
输入接线：建议使用屏蔽线，TC/RTD 接线需注意补偿导线和三线电阻平衡；输入端子避免暴露在气流中，接线后需盖好透明盖板
其他接线：报警输出、故障 / 纸尽输出、远程控制接线需遵循对应端子定义，使用屏蔽线并正确接地
2. 安全准则
电源安全：确认电源电压匹配，禁止使用 132-180VAC 电源；更换保险丝需使用指定规格（如 250V 750mA 延时型），断电操作
接地要求：非便携式型号必须接地，禁止切断内部或外部接地线
操作禁忌：禁止在易燃液体 / 蒸汽环境中操作；禁止带电触摸设备内部，内部检修仅允许专业人员执行
故障处理：出现异常声音、气味或烟雾时，立即断电并联系服务中心
操作流程指南
1. 开机前准备
开箱检查：确认配件齐全（笔、色带、保险丝、图表纸、电源线等），外观无损坏；核对铭牌型号代码与订单一致
拆包操作：打开前门，掀起显示屏，移除运输固定垫片，按要求关闭显示屏
预热要求：开机后需预热 30 分钟，接线后首次使用可能需更长时间
2. 日常基础操作
（1）电源与记录控制
电源开关：位于前门内侧下方，按压切换开关状态；开机后设备自动执行自检
记录启停：按 RCD 键启动 / 停止记录，远程控制模式下该键失效
图表进给：长按 FEED 键手动进纸，直至图表平整（开机后建议进给 2 页）
（2）耗材安装
图表纸：打开图表盒锁扣，装入 Z 型纸，确保链轮与纸孔啮合，关闭并锁定图表盒
笔 / 色带：笔式需掀起显示屏，取出旧笔 cartridge 并更换新笔（注意颜色对应）；点阵式需关闭电源，更换色带盒并调整张力
电池更换：设备备份锂电池寿命约 10 年，BAT 指示灯常亮时需联系服务中心更换；IC 存储卡电池闪烁时需按对应手册更换
（3）打印操作
手动打印：按 PRINT 键，选择 "MANUAL_PRINT_START"，按 ENT 键启动，可中途按 PRINT 键选择停止
列表打印：按 PRINT 键，选择 "LIST_PRINT_START"，含日期、量程、报警等信息
消息打印：需先设置消息内容，按 MENU 键选择 "PRINT_MESSAGE"，指定消息编号后打印
（4）报警处理
报警响应：报警发生时 ALM 指示灯闪烁，输出继电器激活；按 ACK 键确认报警（保持模式下复位继电器）
缓冲清除：报警或消息缓冲满时（显示星号），按 MENU 键选择清除缓冲功能
3. 参数设置操作
（1）模式切换
操作模式：开机默认进入，用于日常记录、打印、报警处理等
SET 模式：长按 MENU 键 3 秒进入，用于输入范围、报警、单位等基础设置，再长按 MENU 键返回
SET UP 模式：开机时按住 ENT 键进入，用于初始设置修改（如报警继电器类型、A/D 积分时间等），需通过 "SETUP=END" 存储或放弃更改
（2）核心设置流程
输入范围设置：在 SET 模式选择 "SET=RANGE"，选择通道和输入类型（VOLT/TC/RTD 等），设置量程和记录跨度（左 / 右值）
报警设置：选择 "SET=ALARM"，设置报警级别、类型、阈值、继电器激活状态及编号
图表速度：选择 "SET=CHART"，按型号选择对应速度值（笔式直接选择，点阵式手动输入）
时钟设置：选择 "SET=CLOCK"，输入年月日和时分秒，按 ENT 键确认启动时钟
通道复制：选择 "SET=COPY"，指定源通道和目标通道（仅从低编号复制到高编号）
（3）辅助设置
区域记录：在 AUX 设置中选择 "MODE=ZONE"，设置各通道左 / 右边界（最小宽度 5mm）
部分扩展：选择 "MODE=PART"，设置通道、开启状态、压缩比例和边界值
标签与消息：设置通道标签（最多 7 字符）和消息内容（最多 5 条，每条 16 字符）
远程控制：配置第二图表速度（报警 / 远程触发时启用），分配远程端子功能
维护与故障排查
1. 定期维护
周期检查：每年至少 1 次，检查显示 / 记录功能、耗材余量、BAT 指示灯状态
耗材更换：图表纸剩余长度可通过纸边标识查看；保险丝每 2 年更换 1 次
校准要求：每年校准 1 次，需使用标准电压源（如横河 2552）和十进制电阻箱（如横河 2793-01）
清洁与润滑：笔式需清洁绘图笔架轴（每年 1 次，可用乙醇）；点阵式需每年润滑笔架轴（使用指定润滑油 B9901AZ）
2. 故障处理
（1）常见错误代码
ERROR 011：图表用尽，需更换图表纸
ERROR 040：差值通道参考通道编号错误，需重新设置
ERROR 045：记录跨度左 / 右值相等，需调整跨度
ERROR 060：试图在跳过通道设置报警，需修改通道类型
ROM/RAM/NV ERROR：系统存储故障，需联系服务中心
（2）典型故障排查
记录无响应：检查电源接线、保险丝状态、记录是否已启动；仍无响应联系服务中心
测量值偏差大：核对输入范围和跨度设置、接线正确性、接地情况；检查环境温度和干扰源
打印不清晰：笔式更换新笔，点阵式检查色带张力；确认图表速度在允许打印范围内
按键无反应：检查键盘锁定状态，插入钥匙或在 SET UP 模式中关闭锁定功能
高级配置与可选功能
1. 初始设置修改（SET UP 模式）
报警功能：设置继电器类型（AND/OR）、激活方式（通电 / 断电）、保持模式、滞后值、采样间隔
输入设置：调整 A/D 积分时间、TC 烧断方向、RJC（参考端补偿）类型、输入滤波器（笔式）、移动平均（点阵式）
显示设置：选择柱状图类型（左参考 / 中心零位）、温度单位（℃/℉）
锁定设置：配置键盘锁定功能，选择允许操作的按键
2. 可选功能
通信接口：RS-422-A 接口，支持与 PC 或 IC 存储卡数据传输
远程控制：通过端子实现记录启停、图表速度切换、打印触发等功能
数学运算：支持基础算术、平方根、绝对值、对数等运算
时间轴统计：对时间轴数据进行统计分析
