YOKOGAWA CP451-10过程控制模块
产品详情

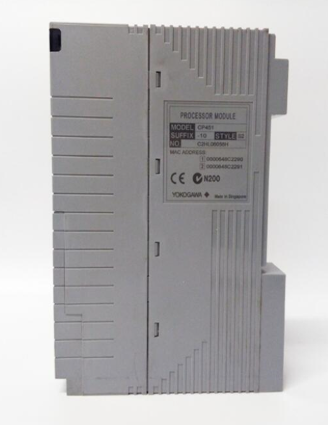

YOKOGAWA CP451-10过程控制模块
YOKOGAWA CP451-10过程控制模块专为通用工业场景的参数管控设计，能够精准采集现场各类工艺参数信号，通过内置成熟的控制算法输出稳定调控信号，驱动执行机构完成参数调节，形成闭环控制回路。该模块严格遵循IEC/EN 61010等多项国际安全标准，具备规范的电气防护设计，仅适用于室内控制柜安装，可有效适配工业现场的常规电磁环境与工况要求。其核心优势在于安装便捷、操作简单、运行可靠，同时支持标准化通信与灵活配置，能够满足多数通用工业场景的过程控制需求。
关键技术参数
控制通道数
标配10通道（CP451-10：10通道配置）
支持参数类型
温度、压力、流量等；兼容传感器/变送器类型：Pt100、Pt1000、K/J型热电偶、4-20mA变送器信号等
测量范围
温度：-200℃~850℃（Pt100）、-270℃~1372℃（K型热电偶）；压力：0~10MPa（根据变送器配置）；流量：0~100m³/h（根据变送器配置）
测量精度
温度：±0.2℃（-50℃~200℃，Pt100传感器）；压力：±0.1%FS；流量：±0.1%FS
控制精度
±0.3℃（温度稳态）、±0.2%FS（压力/流量稳态，无负载波动）
控制算法
经典PID控制，支持参数自整定
输出类型
每通道1路继电器输出（AC250V/3A）、1路4-20mA模拟量输出
隔离方式
输入/电源隔离，隔离电压1kV rms（1分钟）
额定电源电压
100-240V AC ±10% 或 24V DC ±10%（双电源兼容，具体以配置为准）
电源功耗
正常工作时≤15W，待机时≤2W
工作环境温度
0℃~50℃（无冷凝），仅适用于室内安装
工作环境湿度
20%~90% RH（无凝露）
防护等级
IP20（面板安装状态）
安装方式
面板安装，适配最大厚度8mm的安装面板
通信接口
支持RS485（Modbus RTU）工业通信协议
安全标准
IEC/EN 61010-1（CE）、IEC/EN 61010-2-201（CE）、UL 61010-1（UL）、CAN/CSA C22.2 No.61010-1（CSA）
安装类别/污染等级
安装类别II，污染等级2
安装与调试规范
正确的安装与调试是确保模块精准稳定运行的关键，需严格遵循以下规范要求及国际安全标准，同时结合现场工艺需求进行参数配置：
1. 安装前准备
安装前需完成以下检查与准备工作：① 核对模块型号（CP451-10）及规格参数与订单要求一致，检查模块表面无物理损坏、接口无变形、针脚无弯曲；② 确认安装环境符合要求：仅适用于室内安装，安装位置需远离高温热源、强电磁干扰源（如变频器、大功率电机）、腐蚀性气体与粉尘，无振动与冲击，环境温度0℃~50℃、湿度20%~90% RH（无凝露）；安装位置需便于操作与维护，且确保端子不易被意外触碰；③ 准备好所需安装工具（螺丝刀、压线钳、万用表、验电设备）、适配的传感器/变送器、接线端子及符合规格的电缆（电缆温度等级需≥75℃，传感器电缆建议使用屏蔽电缆，截面面积≥0.75mm²；电源电缆需符合IEC标准或安装地区相关要求）；④ 准备好符合要求的电路断路器（IEC 60947兼容产品，5A，100V或220V AC），用于电源端过电流保护。
2. 安装流程
① 面板安装：根据模块安装孔尺寸在安装面板（最大厚度8mm）上钻孔，将模块贴合安装面板，使用适配的螺丝将模块固定，螺丝紧固力矩控制在规定范围（建议0.5~0.8N·m），避免过紧损坏模块外壳；② 安装确认：确保模块安装牢固无松动，端子区域无遮挡，便于后续接线与维护；安装位置需确保控制柜可完全封闭模块后部壳体、裸露端子及背部接线，符合安全防护要求。
3. 接线规范
接线前务必断开系统电源，使用验电设备确认电缆无供电，避免触电或损坏模块，严格按照模块接线图及相关安全标准进行接线：① 电源接线：根据模块电源类型（AC/DC），将电源接入对应端子，确保正负极/相线零线连接正确，避免反接；在电源输入端加装准备好的电路断路器，安装在模块附近便于操作的位置，并标注该开关为模块电源控制开关；电源电缆需与其他信号线保持≥1cm的距离，避免干扰；② 传感器/变送器接线：根据参数类型对应的接线方式，将传感器/变送器线缆接入模块的输入通道端子，温度传感器采用三线制或四线制接线（确保测量精度），4-20mA变送器注意正负极连接正确，屏蔽层单端接地（靠近模块端），减少电磁干扰；若涉及管道安装的传感器，需遵循直管段要求（如流量传感器上游直管段≥10D、下游≥2D，D为传感器口径）；③ 输出接线：将执行机构（调节阀、变频器等）接入模块的输出端子，继电器输出需注意负载电压与电流不超过额定值，感性负载（如电机）需并联续流二极管；模块继电器输出端子为功能绝缘，外部需根据需求配备加强绝缘；模拟量输出接线需使用屏蔽电缆，远离动力电缆；④ 通信接线：将通信电缆接入模块的RS485通信接口，确认A、B线连接正确，总线两端加装终端电阻（120Ω），减少信号反射；接线需符合NEC（ANSI/NFPA 70）或安装地区的接线施工标准。
4. 调试步骤
① 通电自检：接通系统电源，模块自动进入自检状态，观察电源指示灯（绿色）是否正常亮起，各通道状态指示灯是否无异常报警（报警灯为红色，正常时不亮）；若自检失败，需断电检查电源接线及模块硬件；② 参数配置：通过上位机软件或模块本地按键进入配置界面，依次配置各通道参数类型、测量范围、控制目标值、PID参数（或启用自整定功能）、报警上下限等参数，配置完成后保存并重启模块；③ 精度校准：将标准信号源接入各通道，对比模块测量值与标准值，若存在偏差，通过上位机软件进行零点与满量程校准，确保测量精度符合要求；④ 控制测试：模拟现场工艺条件，观察模块是否能根据测量参数与设定值的偏差输出调控信号，执行机构是否正常响应，参数是否能稳定在设定值附近，无明显超调与振荡；若控制效果不佳，优化PID参数；⑤ 故障模拟测试：模拟传感器断线、短路、参数超阈值等故障场景，检查模块是否能准确触发报警并输出保护信号，故障信息是否能正常上传至上位机。
维护保养要点
为延长模块使用寿命，保证过程控制的精准性与稳定性，需遵循“预防性维护”原则，定期进行维护保养：
定期清洁：每3个月对模块进行一次清洁，断开电源后，使用压缩空气清除模块表面、散热孔及接口的灰尘，若有油污可使用无水乙醇擦拭，避免清洁剂进入模块内部；
定期巡检：每月对模块运行状态进行巡检，检查电源电压是否稳定，电路断路器工作正常，接线端子是否松动、氧化（氧化后需及时清理或更换端子），电缆是否老化破损、温度等级符合要求，传感器/变送器是否正常（无松动、断线、腐蚀）；观察各通道参数显示是否与现场实际状态一致；
环境维护：定期检查安装环境的温度、湿度及清洁度，确保符合模块工作要求（0℃~50℃、20%~90% RH无凝露），避免模块受到振动、冲击及腐蚀性气体影响；检查控制柜封闭性，确保模块后部壳体、端子及背部接线完全封闭；
精度校准：每6个月对模块进行一次精度校准，使用标准信号源对各通道进行测量精度检测，若偏差超出允许范围，及时进行校准，校准后记录相关数据；校准过程需严格遵循产品手册操作规范；
参数备份：定期备份模块的配置参数（建议每月一次），避免因模块故障或意外断电导致参数丢失；同时记录每次维护的内容（维护时间、发现的问题、处理措施、校准数据等），建立维护档案，为后续维护提供参考；
电源与保护部件维护：检查电源模块输出电压的稳定性及电路断路器状态，若存在电压波动或断路器异常，及时检修或更换，避免电压异常或过电流损坏模块内部电路。
