YOKOGAWA EB501总线接口模块
产品详情

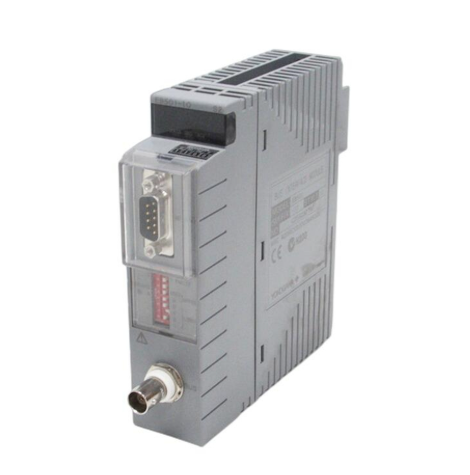

YOKOGAWA EB501总线接口模块
YOKOGAWA EB501总线接口模块专为光ESB总线通信设计，核心定位是实现工业控制系统中各类节点单元的远距离数据传输与交互，上行光ESB总线传输距离可达5~50km，下行光ESB总线传输距离为0~5km，能有效适配大型厂区、跨区域工业设施的通信需求。该模块严格遵循ATEX、EMC等多项国际安全与合规标准，具备完善的防爆、抗干扰防护设计，可适配工业现场复杂的电磁环境与特殊工况要求。其核心优势在于通信距离远、传输稳定性高、节点适配灵活，同时支持规范的安装与安全操作，能够满足工业自动化系统中长距离总线通信的核心需求。
核心功能特性
YOKOGAWA EB501总线接口模块融合了横河电机专用的光ESB总线技术与高可靠性工业通信设计，具备以下核心功能特性，能够适配工业现场长距离、高稳定性的总线通信需求：
1. 专用光ESB总线，长距离稳定传输
模块采用专用光ESB总线技术，实现上行与下行链路的差异化长距离传输：上行光ESB总线传输距离可达5~50km，下行光ESB总线传输距离为0~5km（具体传输距离可根据配置调整，适配A2EN501-S12≤0规格），能有效解决大型工业场景中跨区域通信的距离限制。采用光纤传输介质，具备极强的抗电磁干扰能力，可有效规避工业现场变频器、大功率电机等强电磁干扰源对通信信号的影响，确保数据传输的稳定性与完整性，传输误码率低至工业级高标准。
2. 灵活节点适配，无缝系统集成
模块具备灵活的节点接口适配能力，可直接连接指定型号的节点接口单元，如A2NN30D适配A2FV50D等节点设备，能根据工业控制系统的节点配置需求灵活扩展，实现多节点协同通信。采用标准化接口设计，可无缝集成于横河各类自动化控制系统，无需额外适配改造，降低系统集成难度与成本。同时支持节点状态实时监测，确保各节点单元与总线通信的稳定衔接。
3. 严苛安全合规，完善防护设计
模块严格遵循多项国际安全与合规标准，包括ATEX防爆标准、EMC（电磁兼容性） conformity standards、Pressure Equipment Directive（PED）等，具备可靠的防爆防护性能，可适配潜在爆炸性环境的安装要求。采用强化绝缘与密封防护设计，能有效抵御工业现场的粉尘、潮湿等恶劣环境影响，同时具备完善的过压、过流保护功能，可防止外部电压/电流异常对模块及总线系统造成损坏，保障设备与人员安全。
4. 实时状态监控与故障报警
模块集成了全面的状态监控与故障报警功能，能够实时监测总线通信状态（上行/下行链路连接状态、数据传输状态）、模块工作状态（电源状态、内部电路运行状态）及节点连接状态。配备清晰的LED指示灯，可直观反馈电源正常/异常、总线通信正常/中断、节点连接正常/故障等状态，方便现场维护人员快速查看。当出现故障时，模块立即触发报警信号，并上传故障代码（如链路中断、节点异常、电源故障等），助力维护人员快速定位并解决问题，保障总线通信的连续性。
5. 规范安装设计，适配工业工况
模块采用工业级标准化安装设计，支持规范的面板或导轨安装，安装位置选择灵活，同时明确了安装环境与安装间距要求，确保安装后的散热与操作便捷性。针对防爆安装需求，具备专用的防爆安装适配设计，可按照ATEX documentation要求完成防爆场景的安装部署。此外，模块的接线端子采用防误插、防松动设计，光纤接口具备防尘、防污染保护，进一步提升模块在工业工况下的可靠性。
安装与调试规范
正确的安装与调试是确保模块总线通信稳定、安全运行的关键，需严格遵循以下规范要求及国际安全标准（ATEX、EMC等），同时结合现场通信需求进行配置：
1. 安装前准备
安装前需完成以下检查与准备工作：① 核对模块型号（EB501）及规格参数与订单要求一致，检查模块表面无物理损坏、接口无变形、光纤接口无污渍或划痕；② 确认安装环境符合要求：安装位置需远离高温热源、强电磁干扰源，环境温度-10℃~60℃、湿度10%~95% RH（无凝露）；若为防爆场景安装，需确认安装环境符合ATEX防爆等级要求，远离易燃易爆介质；安装位置需便于操作与维护，预留足够的散热与接线空间；③ 准备好所需安装工具（螺丝刀、光纤切割工具、光功率计、验电设备）、适配的光纤线缆、节点接口单元、接线端子及符合规格的电源电缆；④ 检查光纤线缆的完整性与传输性能，确认节点接口单元型号与模块适配（如A2NN30D与A2FV50D的适配性）。
2. 安装流程
① 基础安装：根据模块安装孔尺寸在安装面板或导轨上完成固定，使用适配的螺丝将模块紧固，螺丝紧固力矩控制在规定范围（建议0.4~0.6N·m），避免过紧损坏模块外壳；若为防爆安装，需严格按照ATEX documentation要求完成防爆密封与固定，确保安装后的防爆性能达标；② 节点连接：将适配的节点接口单元（如A2NN30D）与模块的节点连接接口对接，确保连接牢固，接口处做好防尘密封处理；③ 安装确认：确保模块安装牢固无松动，各接口无遮挡，便于后续接线与维护；检查安装环境的通风、散热条件是否满足要求。
3. 接线与光纤连接规范
接线与光纤连接前务必断开系统电源，避免触电或损坏模块，严格按照模块接线图及相关安全标准进行操作：① 电源接线：将24V DC电源的正极（L+）接入模块电源端子“+V”，负极（GND）接入“-V”，确保正负极连接正确，避免反接；在电源输入端加装适配的电路断路器（建议3A，24V DC），用于电源端过电流保护；电源电缆需与光纤线缆保持安全间距（≥1cm），避免干扰；② 光纤连接：根据上行/下行链路需求，将光纤线缆接入对应的光ESB总线接口，确保光纤接头插入到位，接口处拧紧固定螺帽；光纤线缆的弯曲半径需符合要求（建议≥30mm），避免过度弯曲导致传输性能下降；光纤接头处做好防尘、防污染处理，若有污渍需使用专用清洁剂擦拭干净；③ 接线确认：检查所有接线与光纤连接是否牢固，电源正负极无接反，光纤接口无松动，电缆与光纤线缆的敷设路径合理，无受压、受拉情况；接线需符合安装地区相关电气施工标准及NEC（ANSI/NFPA 70）要求。
4. 调试步骤
① 通电自检：接通系统电源，模块自动进入自检状态，观察电源指示灯（绿色）是否正常亮起，总线通信指示灯、节点连接指示灯是否无异常报警（报警灯为红色，正常时不亮）；若自检失败，需断电检查电源接线及模块硬件；② 通信参数配置：通过上位机软件或模块本地配置接口进入配置界面，根据现场通信需求设置总线传输参数、节点地址、通信协议等，配置完成后保存并重启模块；③ 链路测试：使用光功率计检测光纤链路的传输性能，确认上行/下行链路的光功率符合要求；通过上位机软件发送测试数据，检查模块与各节点单元、上位机之间的数据传输是否正常，无丢包、延迟过大等问题；④ 故障模拟测试：模拟光纤断线、节点断开、电源异常等故障场景，检查模块是否能准确触发报警并输出保护信号，故障信息是否能正常上传至上位机，确保故障报警功能有效。
