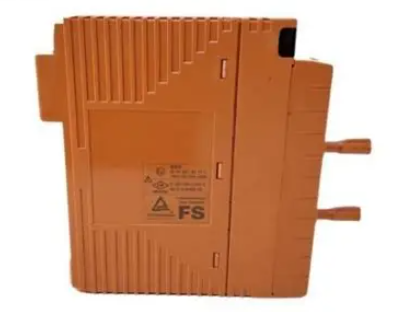

YOKOGAWA V0/E1/TCAM/L08先进工艺控制模块
YOKOGAWA V0/E1/TCAM/L08先进工艺控制模块
模块核心定位与应用场景
在现代化工业生产中，单一参数控制已无法满足复杂工艺的管控需求，多参数耦合、动态流程调整、精准协同调控成为提升生产效益的核心诉求。YOKOGAWA V0/E1/TCAM/L08先进工艺控制模块专为复杂工业流程管控设计，能够同步采集现场温度、压力、流量、液位等多类型工艺参数信号，通过内部先进工艺控制（APC）算法单元进行数据融合与逻辑解析，结合预设工艺模型输出精准调控信号，驱动各类执行机构（如调节阀、变频器、加热器等）完成协同调控，形成全流程闭环控制回路。该模块不仅具备高精度参数测量与精准控制能力，还支持自定义工艺逻辑编程、远程监控与智能诊断，可无缝集成于各类工业自动化控制系统（DCS、PLC），适配高端制造与流程工业的复杂管控需求。
基于其多参数协同、先进算法驱动、高可靠性的特性，该模块的典型应用场景包括：
精细化工：复杂反应釜多参数（温度、压力、液位、流量）协同控制、催化剂添加精准调控、精馏过程全流程优化控制；
半导体制造：晶圆加工过程温压协同管控、光刻工艺环境参数（温度、湿度、洁净度）精准控制、蚀刻工艺参数动态调整；
生物医药：生物发酵过程多参数（温度、pH值、溶解氧、液位）协同调控、药品精制工艺精准控制、无菌生产环境参数稳定管控；
高端冶金：特种合金熔炼过程温成分协同控制、轧制工艺多段温压精准调控、热处理过程参数动态优化；
新能源材料：电池正极材料合成过程多参数管控、光伏硅片制造工艺温场优化控制、储能设备生产过程精准调控。
核心功能特性
YOKOGAWA V0/E1/TCAM/L08先进工艺控制模块融合了横河电机先进的多参数采集技术与智能控制算法，具备以下核心功能特性，能够适配复杂工业环境下的多场景精细化管控需求：
1. 多参数协同采集与高精度管控
模块支持多类型、多通道参数同步采集（标配8通道，可扩展），兼容温度（Pt100、Pt1000、热电偶）、压力（压力变送器4-20mA信号）、流量（流量变送器信号）、液位（液位传感器信号）等多种工艺参数类型，用户可通过软件灵活配置各通道参数类型与测量范围。采用高精度AD转换电路与自适应数字滤波算法，能够有效抑制现场电磁干扰，各类参数测量精度均处于行业领先水平（温度测量精度±0.1℃、压力测量精度±0.075%FS等）。同时，模块内置先进工艺控制（APC）算法库，包含模型预测控制（MPC）、模糊自适应控制、多变量解耦控制等多种高级算法，可实现多参数耦合场景下的精准调控，避免单一参数控制导致的流程波动，提升工艺稳定性。
2. 完善的信号隔离与全链路安全保护
为应对工业现场复杂的电磁环境与极端工况，模块采用全通道光电隔离技术，实现输入信号、输出信号与模块电源之间的电气隔离，隔离电压可达2.5kV rms以上，有效阻断干扰传导，防止现场电压尖峰、浪涌对模块及控制系统造成损坏。模块外壳采用聚氨酯树脂烘焙涂层，具备良好的抗腐蚀、抗磨损性能，适配恶劣工业环境。此外，模块具备全链路安全保护功能：当检测到传感器断线、短路或参数超出安全阈值时，立即触发故障报警并输出保护信号；支持紧急停车信号联动，可快速切断危险工序执行机构，避免设备损坏与工艺事故；同时具备过电压、过电流、过温保护功能，进一步提升运行安全性。
3. 灵活的工艺配置与扩展能力
模块支持多样化参数与工艺逻辑配置，用户可通过上位机软件自定义各通道测量范围、控制目标值、报警阈值、工艺连锁逻辑等参数，支持梯形图、功能块等多种编程方式，适配不同行业的个性化工艺需求。配置参数具备掉电保存功能，避免意外断电导致参数丢失。采用标准化的模块化设计，支持DIN导轨安装，可通过专用扩展接口实现多模块级联，根据生产工艺需求灵活扩展通道数量，最多可扩展至32通道，满足大规模、多参数生产场景的管控需求。同时，模块支持PROFINET、EtherNet/IP等主流工业通信协议，可无缝对接主流DCS、PLC系统，实现远程监控、参数配置与数据交互。
4. 实时状态监控与智能故障诊断
模块集成了全面的自诊断与状态监控功能，能够实时监测自身工作状态（电源电压、内部电路运行状态、通信状态）、各通道参数采集状态及执行机构工作状态。配备LCD数字指示器（可选）与LED指示灯，可直观反馈各通道工作状态（正常、报警、故障）、电源状态及通信状态，方便现场维护人员快速查看。模块支持阻尼时间常数可调（0.2~64秒，9个档位），可根据工艺需求优化信号响应特性。当出现故障时，模块立即触发声光报警（需外接报警器），并通过通信接口将详细故障代码与故障信息上传至上位机系统，故障代码包含传感器故障、电源异常、通信故障、参数超阈值等类型，助力维护人员快速定位并解决问题。
5. 多样化输出与工艺连锁联动
模块配备多种类型的输出接口，包括继电器输出、晶体管输出、4-20mA模拟量输出等，可直接驱动调节阀、变频器、加热器等不同类型的执行机构，适配多样化的工艺调节场景。支持多模块协同与工艺连锁联动功能，可根据多通道参数耦合关系实现跨模块协同调控，满足复杂工艺下的全流程管控需求（如反应釜温压协同+进料流量连锁控制）。同时，模块具备报警输出与紧急联动功能，当工艺参数超出预设安全范围或出现故障时，报警输出接口可触发外部报警设备，并联动其他控制系统执行紧急停车、安全泄压等应急处理措施，保障生产安全。
关键技术参数
参数类别 | 具体参数 |
控制通道数 | 标配8通道（L08），支持多模块级联扩展，最多可扩展至32通道 |
支持参数类型 | 温度、压力、流量、液位等；兼容传感器/变送器类型：Pt100、Pt1000、K/J/S型热电偶、4-20mA变送器信号等 |
测量范围 | 温度：-200℃~850℃（Pt100）、-270℃~1372℃（K型热电偶）；压力：0~10MPa（根据变送器配置）；流量：0~100m³/h（根据变送器配置） |
测量精度 | 温度：±0.1℃（-50℃~200℃，Pt100传感器）；压力：±0.075%FS；流量：±0.1%FS |
控制精度 | ±0.2℃（温度稳态）、±0.1%FS（压力/流量稳态，无负载波动） |
控制算法 | 模型预测控制（MPC）、模糊自适应控制、多变量解耦控制、PID控制，支持参数自整定 |
输出类型 | 每通道2路输出：1路继电器输出（AC250V/5A）、1路4-20mA模拟量输出；支持晶体管输出（可选） |
隔离方式 | 输入/输出/电源全隔离，隔离电压2.5kV rms（1分钟） |
额定电源电压 | 24V DC ±10% |
电源功耗 | 正常工作时≤18W，待机时≤2W |
工作环境温度 | -10℃~60℃（无冷凝），特殊配置可支持-40℃~60℃ |
工作环境湿度 | 10%~90% RH（无凝露） |
防护等级 | IP20（面板安装状态） |
安装方式 | DIN导轨安装（符合EN 50022标准）、面板安装 |
通信接口 | 支持PROFINET、EtherNet/IP、RS485（Modbus RTU）等工业通信协议（具体以配置为准） |
阻尼时间常数 | 0.2~64秒，9个档位可调 |
外壳材质 | 外壳：聚氨酯树脂烘焙涂层；法兰：JIS SUS316；螺栓：JIS SUS304 |
故障排查策略
当模块出现故障时，可按照“先外观后内部、先电源后信号、先硬件后软件”的原则进行排查，快速定位问题并解决。以下为常见故障及排查方法：
1. 电源指示灯不亮，模块无响应
故障原因：电源接线错误、电源电压异常、电源模块故障、模块内部电源电路损坏；排查方法：① 检查电源接线是否正确，端子是否松动，重新插拔并紧固接线；② 使用万用表测量电源输入电压，确认电压在24V DC ±10%范围内；③ 更换备用电源模块，若模块恢复正常，说明原电源模块故障；④ 若上述方法均无效，可能是模块内部电源电路损坏，需联系横河电机官方维修或更换模块。
2. 参数测量不准确，偏差过大
故障原因：传感器/变送器接线错误、传感器损坏或校准过期、测量范围配置错误、未进行精度校准、现场电磁干扰、阻尼时间常数设置不当；排查方法：① 核对传感器/变送器接线方式与接线正确性，温度传感器确保三线制/四线制接线规范，4-20mA信号确认正负极连接正确；② 更换备用传感器/变送器，若测量正常，说明原传感器/变送器损坏或需校准；③ 检查模块通道测量范围配置是否与传感器/变送器规格匹配；④ 对模块进行零点与满量程校准，调整阻尼时间常数至适配工艺需求；⑤ 检查传感器电缆屏蔽层是否接地良好，是否与动力电缆平行敷设，若存在干扰，重新整理线缆敷设路径；若为管道安装传感器，检查直管段是否满足要求。
3. 工艺控制不稳定，参数波动过大
故障原因：控制算法参数设置不合理、多参数耦合解耦不充分、执行机构响应滞后、负载波动过大、阻尼时间常数设置不当；排查方法：① 启用模块的参数自整定功能，自动优化控制算法参数；若为多变量控制，检查解耦参数设置是否合理；② 手动调整控制参数（如PID参数、模糊控制权重），或更换适配的控制算法；③ 检查执行机构（如调节阀、变频器）是否正常工作，是否存在卡滞、响应滞后等问题，必要时维修或更换执行机构；④ 分析现场负载是否存在频繁波动，若存在，增加负载稳定措施或调整工艺逻辑；⑤ 调整阻尼时间常数，平衡信号响应速度与稳定性。
4. 通道报警灯亮起，上位机显示故障
故障原因：传感器/变送器断线/短路、参数超出报警上下限、模块通道故障、工艺连锁条件触发；排查方法：① 查看上位机故障代码，确认故障类型；② 若为传感器故障，检查传感器/变送器线缆是否断线、短路，接线端子是否松动；③ 若为参数超阈值报警，检查现场工艺是否异常，执行机构是否正常工作，必要时调整报警上下限或优化工艺；④ 若为连锁触发报警，排查连锁条件是否满足，确认是否为误触发；⑤ 将故障通道与正常通道的传感器/变送器互换，若故障跟随传感器转移，说明传感器问题；若故障仍在原通道，说明模块通道损坏，需维修或更换模块。
5. 通信故障，上位机无法读取/控制模块
故障原因：通信电缆连接不良、通信参数配置不一致（如IP地址、通信协议、波特率）、通信接口故障、总线终端电阻未加装；排查方法：① 检查通信电缆是否连接牢固，RS485通信确认A、B线无接反；② 核对模块与上位机的通信参数，确保IP地址、子网掩码、通信协议、波特率、地址码一致；③ 加装或检查总线终端电阻（120Ω），尤其是通信距离较远时；④ 更换备用通信电缆，若通信恢复正常，说明原电缆故障；⑤ 若上述方法均无效，检查模块通信接口是否损坏，必要时联系官方维修。
