YOKOGAWA 16137-151过程控制模块
产品详情

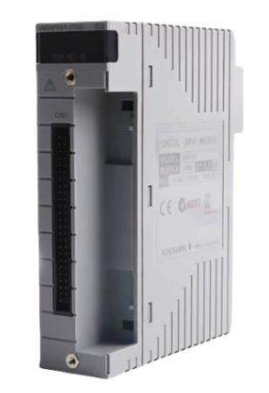

YOKOGAWA 16137-151过程控制模块
模块核心概述
ADV151系列数字量输入模块是横河针对分布式控制系统（DCS）开发的高性能I/O模块，可无缝适配ESB总线节点单元（ANB10S、ANB10D等）、光ESB总线节点单元（ANB11S、ANB11D等）及现场控制单元（AFV30S、AFV40D等）。其核心功能是将现场设备（如传感器、行程开关、按钮等）输出的24V DC ON/OFF开关信号，转换为控制系统可识别的数字信号，实现对现场设备运行状态的实时监测与数据上传。模块采用高可靠性的隔离设计与紧凑结构，具备优异的抗干扰能力和环境适应性，能在恶劣工业环境中稳定工作，是保障自动化系统精准控制的关键组件之一。
该系列模块包含多种细分型号，如ADV151-P50、ADV151-P10、ADV151-E63等，不同型号在适配总线单元类型、具体功能细节上存在差异（例如ADV151-E系列无法安装于ER总线节点单元），选型时需结合控制系统架构与现场需求确认。
关键技术参数
ADV151系列模块的技术参数经过严格优化，确保信号采集的精准性与稳定性，核心参数如下：
1. 输入通道规格：标准配置32个独立输入通道，通道间按16通道为一组共地设计，所有接入的24V DC电压信号需保证极性一致，避免信号冲突。
2. 电压与电流参数：额定输入电压为24V DC，支持源极/漏极两种输入方式；输入ON电压范围为18~26.4V DC，输入OFF电压≤5.0V DC，确保对现场信号的准确识别；每个通道在额定输入电压下的输入电流为4.1mA±20%，模块最大电流消耗为500mA（5V DC），功耗控制优异。
3. 耐压与绝缘性能：输入信号与系统间的耐压等级为2kV AC（持续1分钟），组间（每16通道为一组）耐压为500V AC（持续1分钟），若采用专用电缆（如AKB331）连接，输入信号与系统间耐压为500V AC，有效防止工业现场强电干扰对模块的损坏。
4. 响应与动作性能：状态输入模式下的响应时间≤8ms，能快速捕捉现场信号的变化；支持按钮输入功能，最小ON检测时间为20ms，最大ON/OFF循环频率为25Hz，可满足高频次按钮信号的采集需求。
5. 物理与连接参数：采用压力夹紧端子连接方式，接线便捷且接触牢固，同时支持专用电缆（AKB331）和MIL连接器电缆连接；模块外形尺寸紧凑（具体为107.5mm×32.8mm×130mm，单位：mm），重量仅0.3kg，便于在空间受限的控制柜内安装部署。
适用场景与核心优势
1. 典型应用场景
该模块广泛应用于各类工业自动化控制场景，核心应用包括：
- 工厂自动化生产线：用于采集传送带启停状态、机械手臂限位信号、工序切换按钮信号等，为生产线的联动控制提供数据支撑。
- 能源管理系统：监测电力设备（如变压器、配电柜）的开关状态、光伏/风电设备的运行信号，实现能源生产与分配的实时监控。
- 过程工业领域：在石油化工、冶金、建材等行业，采集阀门开关状态、泵体运行信号、温度/压力传感器的报警触点信号等，保障生产过程的稳定与安全。
- 智能楼宇与基础设施：用于电梯运行状态监测、空调系统启停信号采集、消防设施触发信号检测等，提升楼宇管理的智能化水平。
2. 核心优势
- 高可靠性：采用工业级防护设计，抗电磁干扰能力强，能适应高温、高尘、振动等恶劣工业环境，平均无故障运行时间长。
- 灵活适配：支持双冗余配置，可提升系统的容错能力；兼容多种总线节点单元和现场控制单元，适配性广，便于融入现有控制系统。
- 便捷运维：压力夹紧端子接线方式简化了安装与后期维护流程，模块状态直观，故障排查便捷；紧凑的结构设计节省控制柜空间，降低系统部署成本。
安装调试要点
正确的安装与调试是确保模块稳定工作的关键，需严格遵循以下规范：
1. 安装前准备
- 技术文件核对：确认模块型号与控制系统的兼容性，核查安装图纸、接线图，明确模块的安装位置、信号链路及电源参数。
- 环境与工具准备：安装现场需满足温度5~35℃、湿度≤85%RH、振动≤5mm/s的要求；准备力矩扳手、万用表、绝缘电阻表等工具，以及适配的电缆、接线端子、密封材料等。
- 模块外观检查：检查模块外壳无变形、破损，接线端子无松动、氧化，标识清晰，确认无运输过程中的损坏。
2. 安装实施规范
- 固定安装：将模块安装在平整、坚固的安装底板或支架上，使用水平仪确保安装面水平，通过螺栓对角均匀紧固，避免过紧导致壳体变形；模块与周围设备需预留足够散热空间，避免与强热源直接接触。
- 接线操作：接线前必须断开系统电源，防止触电或模块损坏；信号线与电源线需分槽敷设，间距≥150mm，避免电磁干扰；按极性要求接入24V DC信号，线芯绝缘层剥除长度适中（建议≤3mm），插入压力夹紧端子后牢固压接，确保接触良好；屏蔽电缆需单端接地（接地电阻≤1Ω），提升抗干扰能力。
- 电源配置：确认接入的电源电压符合模块要求（5V DC），电源正负极连接正确，避免反接导致模块烧毁。
3. 调试与校验流程
- 通电前检查：用万用表核查电源电压、接线极性及线路通断性，确认无短路、虚接等问题；检查模块与总线单元、上位机的通信链路连接正常。
- 功能测试：通电后，通过现场触发开关信号或模拟信号源，测试每个通道的信号采集功能，确认模块能准确识别ON/OFF状态并上传至上位机；验证响应时间是否满足现场需求，高频次信号采集是否稳定无丢失。
- 联调验证：与控制系统进行联调，测试信号传输的稳定性与准确性，触发联锁条件时，验证模块信号是否能准确驱动后续控制逻辑（如报警输出、设备启停）。
- 记录归档：调试过程中详细记录模块编号、测试数据、异常现象及处理方案，生成调试报告并存档，为后期维护提供依据。
