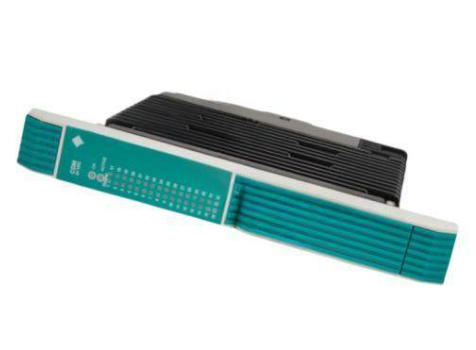

YOKOGAWA PSCDM024DCBAN关键离散模块
模块核心概述
PSCDM024DCBAN关键离散模块是横河分布式控制系统（DCS）架构中的核心I/O组件，主要承担工业现场关键离散信号（如设备启停状态、安全联锁触点、阀门开关位置等）的采集与传输任务。其核心功能是将现场24V DC规格的ON/OFF离散信号，通过高隔离度的信号处理电路转换为控制系统可识别的数字信号，同时具备信号滤波、状态监测及故障反馈功能，为系统精准控制与安全联锁提供可靠的数据支撑。
该模块采用标准化模块化设计，可无缝适配横河CENTUM VP等主流DCS系统的总线单元，支持冗余配置与热插拔功能（需配合对应总线单元），便于系统扩容与后期维护。作为“关键离散”模块，其在电路设计、元器件选型及抗干扰防护上均采用强化方案，能在恶劣工业环境下稳定运行，尤其适用于对信号采集准确性和实时性要求极高的关键控制环节。
关键技术参数
PSCDM024DCBAN模块的技术参数经过严苛优化，确保关键离散信号采集的精准性、稳定性及可靠性，核心参数如下：
1. 输入通道规格：标准配置16个独立关键离散输入通道，通道间采用全隔离设计（非共地），有效避免通道间信号干扰，保障关键信号采集的独立性与准确性；支持通道故障自诊断功能，可实时监测通道开路、短路等异常状态。
2. 电压与电流参数：额定输入信号为24V DC离散信号，支持源极输入（Sink Input）方式；输入ON电压范围为19~26.4V DC，输入OFF电压≤5V DC，确保对现场信号的精准识别；每个通道额定输入电流为3.5mA±20%，模块总电流消耗≤120mA（24V DC供电），功耗控制优异，降低系统供电负荷。
3. 耐压与绝缘性能：输入信号与系统背板间耐压等级为2kV AC（持续1分钟），通道间耐压等级为500V AC（持续1分钟）；绝缘电阻≥100MΩ（500V DC兆欧表测量），具备极强的抗工业强电干扰能力，可有效抵御现场变频器、电焊机等设备产生的电磁干扰。
4. 响应与滤波性能：标准响应时间≤2ms（可通过系统参数配置调整），能快速捕捉关键信号的状态变化，满足安全联锁系统的实时性要求；内置可配置数字滤波功能，滤波时间常数可在0.1~100ms范围内设定，可根据现场信号噪声情况优化配置，提升信号采集的稳定性。
5. 物理与连接参数：采用弹簧式压力夹紧端子，接线便捷且接触牢固，可有效防止振动导致的接线松动；模块外形尺寸为100mm×35mm×125mm（长×宽×高），重量约0.28kg，结构紧凑，便于在控制柜内高密度安装；支持横河标准总线连接，通过背板与总线单元实现数据交互与供电。
6. 环境适应性参数：工作温度范围为-10~60℃，存储温度范围为-40~85℃；工作湿度范围为5%~95%RH（无凝露）；可承受振动等级为10~500Hz、加速度2g的工业振动，适应大多数恶劣工业现场环境。
适用场景与核心优势
1. 典型应用场景
PSCDM024DCBAN作为关键离散模块，重点应用于工业控制系统中对信号可靠性要求极高的关键环节，典型场景包括：
- 石油化工行业：用于采集反应釜安全联锁触点信号、紧急停车按钮状态、可燃气体检测报警信号、阀门紧急切断状态等关键离散信号，为装置安全运行提供核心数据支撑。
- 冶金行业：监测高炉、转炉等关键设备的限位开关信号、冷却水流量开关状态、液压系统压力开关信号等，保障冶炼过程的稳定与安全。
- 电力行业：采集发电机组的紧急停机信号、变压器温度保护触点信号、开关柜门状态信号、输变电设备的联锁触点信号等，确保电力生产与传输的安全可靠。
- 智能制造领域：用于自动化生产线的安全门状态监测、机器人急停信号采集、关键工序的到位检测信号等，实现生产线的安全联动控制。
2. 核心优势
- 高可靠性设计：采用工业级高稳定性元器件，通道间全隔离设计，配合强化的电磁兼容（EMC）防护，能有效抵御现场干扰，平均无故障运行时间（MTBF）长，满足关键控制环节的可靠性要求。
- 精准快速响应：≤2ms的快速响应时间，可实时捕捉关键信号变化，配合可配置滤波功能，兼顾响应速度与信号稳定性，为安全联锁系统提供精准的实时数据。
- 便捷运维与扩容：支持热插拔功能（需系统支持），可在不中断系统运行的情况下更换模块，降低维护停机时间；标准化模块化设计，适配横河主流DCS系统，扩容便捷，兼容性强。
- 完善的故障诊断：具备通道级故障自诊断功能，可实时监测通道开路、短路等异常，并将故障状态上传至控制系统，便于运维人员快速定位故障，提升系统维护效率。
安装调试要点
PSCDM024DCBAN模块的安装与调试直接影响关键离散信号采集的可靠性，需严格遵循以下规范：
1. 安装前准备
- 技术文件核对：确认模块型号与所适配的DCS总线单元（如横河CENTUM VP系列总线单元）兼容性；核查安装图纸、接线图及系统配置文件，明确模块安装位置、信号链路、供电参数及冗余配置要求。
- 环境与工具准备：安装现场需满足模块环境适应性要求，远离强热源、强电磁干扰源及易腐蚀区域；准备力矩扳手、万用表、绝缘电阻表、信号发生器等工具，以及适配的电缆、接线端子、屏蔽材料等耗材。
- 模块外观检查：检查模块外壳无变形、破损，接线端子无松动、氧化或损坏，标识清晰；核查模块引脚无弯曲、氧化，确认无运输过程中的损伤。
2. 安装实施规范
- 固定安装：将模块精准插入总线单元的对应插槽，确保模块与总线单元接触良好，通过卡扣或固定螺丝锁紧，避免振动导致模块松动；模块与周围设备需预留≥50mm的散热空间，避免与强电磁干扰设备（如变频器）近距离安装。
- 接线操作：接线前必须断开系统电源及现场信号电源，防止触电或模块损坏；关键离散信号线缆优先选用屏蔽双绞电缆，信号线与电源线分槽敷设，间距≥200mm，减少电磁干扰；按接线图准确接入24V DC信号，注意信号极性（源极输入方式），线芯绝缘层剥除长度控制在2~3mm，插入弹簧式端子后确认卡紧；屏蔽电缆单端接地（接地电阻≤1Ω），接地端优选控制系统接地排，提升抗干扰能力。
- 电源与总线检查：确认总线单元为模块提供的供电电压稳定，符合模块功耗要求；检查模块与总线单元的通信链路连接正常，冗余配置的模块需确认冗余链路切换功能正常。
3. 调试与校验流程
- 通电前检查：用万用表核查供电电压、信号线路通断性及极性，确认无短路、虚接或反接问题；用绝缘电阻表测量模块输入通道与地之间的绝缘电阻，确保≥100MΩ。
- 功能测试：通电后，通过信号发生器模拟24V DC ON/OFF信号，逐一测试每个通道的信号采集功能，确认模块能准确识别信号状态并上传至DCS上位机；测试通道故障诊断功能，模拟通道开路、短路状态，确认系统能准确报警并显示故障通道。
- 参数配置与优化：根据现场信号特性，通过DCS系统配置软件调整模块通道的响应时间与滤波时间常数，平衡响应速度与信号稳定性；冗余配置的模块需测试冗余切换功能，确认切换过程无信号丢失或延迟。
- 联调验证：与DCS系统进行联调，测试关键离散信号与系统联锁逻辑的联动功能，触发联锁条件时，确认模块信号能准确驱动后续控制动作（如紧急停机、报警输出）；连续运行24小时，监测模块信号采集的稳定性，无丢包、误报现象。
- 记录归档：详细记录模块编号、安装位置、测试数据、参数配置信息、异常现象及处理方案，生成调试报告并存档，为后期维护提供依据。
