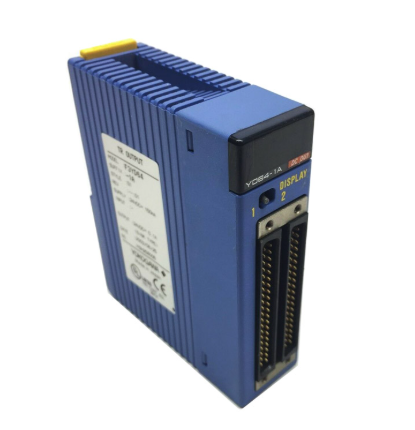

YOKOGAWA F3YD64-1A晶体管输出模块
产品详情
YOKOGAWA F3YD64-1A晶体管输出模块
产品概述
YOKOGAWA F3YD64-1A是日本横河电机（YOKOGAWA Electric Corporation）推出的一款高性能晶体管输出模块，隶属于FA-M3系列可编程逻辑控制器（PLC）的配套I/O模块体系，专为工业自动化控制系统的执行机构驱动信号输出需求设计。该模块具备高集成度、稳定驱动能力、可靠隔离保护等核心优势，能够将PLC主控制器的控制指令精准、高效地转换为驱动信号，输出至现场各类执行设备，为自动化生产线的有序运行提供关键执行支撑。其产品定位覆盖中大型工业自动化项目，适用于多种复杂工业环境，原产地为日本，具备严格的工业级质量管控标准，确保长期稳定运行。
核心功能特点
1. 高集成度晶体管输出设计
模块集成64个独立晶体管输出点，采用成熟的晶体管开关结构，具备响应速度快、使用寿命长的优势，可直接驱动继电器、接触器线圈、小型电磁阀、指示灯等工业执行设备。64点的高集成度设计能有效减少模块占用的机架空间，简化现场布线架构，降低系统安装成本和维护难度，特别适用于大型生产线中多执行机构的集中控制场景。
2. 可靠的光电隔离保护机制
模块内部采用光电耦合器（Photo Coupler）实现输出信号与内部控制电路的电气隔离，有效阻断现场干扰信号对控制系统的影响，同时防止现场执行设备的反电动势损坏模块内部电路，大幅提升信号输出的稳定性和模块使用寿命。配合内置的浪涌抑制等防护设计，能够抵御工业现场的浪涌电压、电磁干扰，适配复杂恶劣的工业环境。
3. 宽电压适配与稳定驱动能力
模块支持12VDC~24VDC宽电压输出适配，兼容工业现场常见的直流供电执行设备，额定输出电流可满足常规小型执行机构的驱动需求。其输出特性稳定，泄漏电流小，能有效避免因泄漏电流导致的执行设备误动作，确保控制指令的精准执行。
4. 直观的状态监测与维护便利
模块配备独立的LED状态指示灯，每个输出点对应专属指示灯，当输出信号有效（On）时指示灯点亮，可直观判断每个通道的工作状态，便于现场故障排查。模块采用规范的连接器作为外部接口，接线清晰便捷，同时模块体积小巧、重量轻便，便于机架安装和后期维护拆卸。
5. 良好的系统兼容性
作为FA-M3系列专用模块，可与该系列多数CPU模块无缝兼容，无需额外适配配置，能快速融入现有FA-M3 PLC系统，支持主站与远程I/O站的灵活组网，提升系统扩展的便利性。
详细技术规格
1. 电源参数
- 供电电压：12VDC~24VDC宽电压适配，兼容工业现场常见的直流电源规格
- 模块功耗：外部供电电源消耗电流符合系列标准规范，内部5VDC电路消耗电流适配系统供电需求
- 瞬时断电防护：需注意电源瞬时故障可能导致误输出，建议配置稳定电源及规范布线，保障供电连续性
2. 输出信号参数
- 输出类型：晶体管输出（NPN/PNP适配，具体以产品手册为准）
- 额定输出电压/电流：支持12VDC~24VDC输出，额定输出电流可满足常规小型执行机构驱动需求（具体参数建议参考产品手册详细规格）
- 响应时间：On→Off与Off→On响应时间均控制在工业级快速响应水平，能精准捕捉控制指令变化，避免执行延迟
- 泄漏电流：最大泄漏电流极小，有效防止执行设备误动作
- 接口类型：采用规范连接器接口，支持端子排接线，接线端电线处理需符合工业布线规范
3. 环境与物理参数
- 工作环境温度：0℃~40℃，适用于大多数车间、控制室环境
- 工作湿度：25%~80%（无冷凝），避免潮湿和腐蚀性气体影响，远离多粉尘、盐雾、油烟等恶劣环境
- 防护等级：模块本体防护等级符合工业标准，需配合控制柜实现整体防护，避免直接暴露在雨水、滴水或阳光直射环境中
- 重量：符合FA-M3系列模块轻量化设计标准，便于机架密集安装
- 材质：采用耐电压、抗老化的工业级材料，具备良好的机械强度和抗干扰性能
适用系统与配置要求
YOKOGAWA F3YD64-1A为FA-M3系列PLC专用模块，需与该系列特定CPU模块配套使用，兼容的CPU型号包括F3SP22、F3SP28、F3SP38、F3SP5*、F3SP6*、F3SP7*等（带*型号为系列衍生型号）。在系统配置时，需注意以下要点：
- 主站与从站配置：单个主站可连接64个远程I/O站、远程设备站或本地站，需严格遵循CPU模块的系统扩展规格，合理规划输出通道分配
- 电源时序要求：通电时，需先开启远程I/O模块电源，再启动数据链路；断电时，需先停止数据链路，再关闭模块电源，避免数据丢失或模块损坏
- 布线规范：电源电缆需与主回路、高压电缆保持至少100mm距离，避免电磁干扰；输出控制线需规范敷设，远离强干扰源，必要时采用屏蔽线缆，屏蔽层需在信号接收侧（执行设备侧）合理接地
- 接地要求：模块所属PLC系统需实施D种接地，接地电阻≤100Ω，确保抗干扰性能和人员安全
典型应用场景
凭借高集成度、稳定驱动性能和广泛的兼容性，F3YD64-1A模块广泛应用于各类工业自动化领域，典型场景包括：
1. 机械制造行业
适用于数控机床、加工中心、机器人工作站等设备的执行控制，可通过64路输出通道驱动机床主轴启停接触器、进给轴伺服使能继电器、夹具夹紧/松开电磁阀、设备状态指示灯等，实现设备各动作的精准协同控制。
2. 过程控制行业
在石油化工、水处理、电力生产等过程控制场景中，可驱动反应釜进料电磁阀、排水阀、搅拌电机启停接触器、阀门定位器控制信号、报警指示灯等执行设备，将PLC的控制指令转化为现场执行动作，实现对生产过程的闭环控制。
3. 楼宇与智能制造
在智能工厂的车间环境控制、楼宇自动化系统中，可驱动空调机组启停继电器、通风风机控制开关、照明回路接触器、消防设施执行机构、门禁开关等，实现多系统的集中管控和节能优化。
4. 交通运输与物流
在仓储物流的自动化分拣线、港口码头的装卸设备中，可驱动 conveyor 启停接触器、分拣电磁阀、定位气缸、货物阻挡器、警示灯等执行设备，保障物流传输和分拣过程的有序高效。
安全操作与维护注意事项
1. 接线安全
- 接线前必须断开所有外部电源，避免触电或模块烧毁；严禁将AC电源接入DC输入/输出端子，否则会直接损坏模块及连接的执行设备
- 电线末端需按规范加工，绞线末端需捻紧无松散，不建议上锡；端子紧固扭矩需控制在规定范围（欧式端子0.22~0.25N•m，常规端子0.5~0.8N•m），避免过紧或过松导致接触不良
- 禁止对空端子进行配线，不连接不符合规格的电线或超出规定根数的电线，避免短路或断线故障；连接执行设备时，需确认设备额定电压、电流与模块输出能力匹配
2. 运行安全
- 通电状态下禁止触碰端子，避免触电或引起误动作；运行过程中更改程序、强制输出、切换RUN/STOP状态前，需充分确认现场安全，防止机械破损或事故
- 必须在PLC外部设置紧急停止回路、保护回路、互锁回路（如防止正反转同时动作），避免因模块故障或程序异常导致危险动作
- 避免控制线与主回路、动力线捆扎或近距离敷设（建议间距≥100mm），防止电磁干扰引起误动作；远离变频器、晶闸管电路等产生高频干扰和波形失真的设备
- 若与电流互感器（CT）配合使用，需正确连接至CT二次侧，断开仪器前应先将CT二次侧短路，避免二次侧产生高压导致触电或设备损坏
3. 维护与保养
- 清扫、拧紧端子等维护操作必须在断开所有电源后进行；禁止擅自拆解、改动模块，否则可能导致故障、火灾或误动作
- 拆装扩展电缆、外围设备时需断电操作，避免模块内部电路损坏；定期检查端子连接状态、LED指示灯工作情况，及时排查松动或异常通道
- 避免切屑、电线屑等异物落入模块通风孔，防止短路、火灾或误动作；模块外壳涂有抗静电剂，清理时需用柔软干燥的布轻轻擦拭，切勿使用湿布，以免降低防静电效果
- 长期运行在多粉尘、潮湿环境的模块，需定期清理表面灰尘，检查防护状态，必要时采取额外防护措施
4. 故障处理
- 若出现输出信号异常，先检查执行设备状态、接线连接情况及电源供应，再排查模块通道；若出现模块过热、异味、异响或冒烟等异常情况，需立即切断电源，并停止使用
- 模块出现故障时，建议联系横河电机授权维修机构处理，不建议自行维修；更换模块时需确保型号匹配，断电后进行拆装，避免系统兼容性问题
