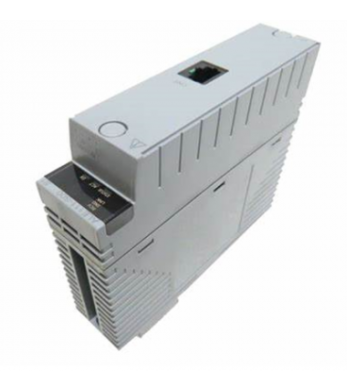

YOKOGAWA F3XD64-3N 工业模块控制器
产品详情
YOKOGAWA F3XD64-3N 工业模块控制器
产品概述
YOKOGAWA F3XD64-3N是日本横河电机（YOKOGAWA Electric Corporation）推出的一款高性能数字量输入模块，隶属于FA-M3系列可编程逻辑控制器（PLC）的配套I/O模块体系，专为工业自动化控制系统的信号采集需求设计。该模块具备高集成度、宽电压适配、稳定抗干扰等核心优势，能够精准、高效地将现场各类数字量信号传输至PLC主控制器，为自动化生产线的精准控制提供可靠的数据支撑。其产品定位覆盖中大型工业自动化项目，适用于多种复杂工业环境，原产地为日本，具备严格的工业级质量管控标准，确保长期稳定运行。
核心功能特点
1. 通用型双模式输入设计
模块采用灌电流（Sink）/拉电流（Source）双模式兼容设计，无需额外配置即可灵活适配不同类型的现场输入设备。可直接连接接近开关、光电传感器、行程开关等工业传感器，以及按钮、微动开关、转换开关等人工控制设备，广泛覆盖工业现场的数字量信号采集场景。这种通用设计大幅降低了系统选型难度，提升了模块的通用性和应用灵活性，减少了备件库存压力。
2. 高集成度信号采集能力
模块集成64个独立数字量输入点，采用8点/公共端（Common）的分组设计，既能实现大量信号的集中采集，又能通过分组隔离提升抗干扰能力。64点的高集成度设计可有效减少模块占用的机架空间，简化现场布线架构，降低系统安装成本和维护难度，特别适用于大型生产线中多传感器、多控制点的信号集中采集场景，如机床集群、化工反应釜群组等。
3. 高精度快速响应性能
模块具备可配置的输入采样时间，支持0μs（常时）、62.5μs、250μs、1ms四个档位的精准调节（需配合特定型号CPU模块，如F3SP22、F3SP28等），默认状态下的实际响应时间约为100μs（Off→On）和300μs（On→Off），能够快速捕捉现场设备的状态变化，避免因信号延迟导致的控制偏差。对于不支持档位调节的CPU模块，响应时间仍可保证在Off→On 1.0ms以下、On→Off 2.5ms以下，满足绝大多数工业场景的实时控制需求。
4. 可靠的隔离与保护机制
模块内部采用光电耦合器（Photo Coupler）实现输入信号与内部电路的电气隔离，外部连接端与内部电路间的耐电压可达1500V AC/1分钟，有效阻断现场干扰信号对控制系统的影响，提升信号采集的稳定性。同时，模块具备良好的电气防护性能，能抵御工业现场的浪涌电压、电磁干扰，配合合理的布线设计可进一步提升系统抗干扰能力。
5. 直观的状态监测与维护便利

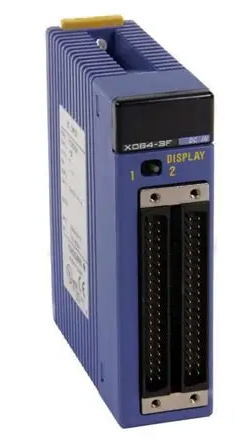

模块配备独立的LED状态指示灯，每个输入点对应专属指示灯，当输入信号有效（On）时指示灯点亮，可直观判断每个通道的工作状态，便于现场故障排查。模块采用2个40针连接器作为外部接口，接线规范清晰，同时模块重量仅160g，体积小巧，便于机架安装和后期维护拆卸。
详细技术规格
1. 电源参数
- 供电电压：12VDC~24VDC宽电压适配，工作电压范围为10.4VDC~26.4VDC，兼容工业现场常见的直流电源规格
- 额定输入电流：4.1mA/点（24VDC供电时）；4.1mA/点（12VDC供电时）
- 模块功耗：外部供电电源消耗电流约55mA（24VDC/12VDC），内部5VDC电路消耗电流170mA
- 瞬时断电防护：需注意24VDC电源瞬时故障可能导致误输入，建议配置稳定电源及规范布线
2. 输入信号参数
- 输入类型：DC电压型数字量输入
- 动作电压/电流：24VDC模式下，On动作电压≥16VDC、电流≥3.2mA；Off动作电压≤5.8VDC、电流≤0.9mA；12VDC模式下，On动作电压≥8VDC、电流≥2.6mA；Off动作电压≤3.4VDC、电流≤1.0mA
- 最大同时On率：60%（24VDC模式），确保模块稳定工作时的负载均衡
- 接口类型：2个40针连接器，支持端子排接线，接线端电线处理长度建议9mm
3. 环境与物理参数
- 工作环境温度：常规工业级范围（具体以产品手册为准），适用于大多数车间、控制室环境
- 工作湿度：无冷凝、低粉尘环境，避免潮湿和腐蚀性气体影响
- 防护等级：模块本体防护等级符合工业标准，需配合控制柜实现整体防护
- 重量：160g，体积小巧，便于机架密集安装
- 材质：采用耐电压、抗老化的工业级材料，具备良好的机械强度
适用系统与配置要求
YOKOGAWA F3XD64-3N为FA-M3系列PLC专用模块，需与该系列特定CPU模块配套使用，兼容的CPU型号包括F3SP22、F3SP28、F3SP38、F3SP5*、F3SP6*、F3SP7*等（带*型号为系列衍生型号）。在系统配置时，需注意以下要点：
- 主站与从站配置：单个主站可连接64个远程I/O站、远程设备站或本地站，需严格遵循CPU模块的系统扩展规格
- 电源时序要求：通电时，需先开启远程I/O模块电源，再启动数据链路；断电时，需先停止数据链路，再关闭模块电源，避免数据丢失或模块损坏
- 布线规范：电源电缆需与主回路、高压电缆保持至少100mm距离，避免电磁干扰；双绞屏蔽线的屏蔽层需在信号接收侧（PLC侧）单点接地，且不与强电流接地共用
- 接地要求：模块所属PLC系统需实施D种接地，接地电阻≤100Ω，确保抗干扰性能和人员安全
