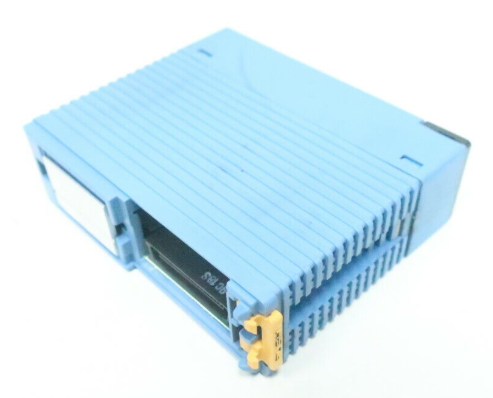

YOKOGAWA F3WD64-3N 高性能模块控制器
YOKOGAWA F3WD64-3N 高性能模块控制器
产品概述
YOKOGAWA F3WD64-3N是日本横河电机（Yokogawa）推出的高性能模块控制器，隶属于FA-M3系列工业自动化控制产品体系，核心功能是作为分布式控制系统的核心节点，实现对多类型I/O信号的集中采集、高速处理及精准控制，同时统筹协调各类扩展模块与现场设备的协同工作。该控制器采用标准化插槽式安装设计，可无缝集成于FA-M3系列基础模块机架，具备大容量I/O处理能力、高速数据运算、丰富的通信接口及完善的冗余保护功能，能精准适配复杂工业场景下的多任务控制需求，为工业自动化系统的稳定、高效运行提供核心控制支撑，广泛应用于对控制精度、响应速度及系统可靠性要求严苛的中大型工业控制项目。
规格参数
- 核心运算规格：采用多核工业级处理器，指令处理速度：基本指令0.08μs/步，应用指令0.3μs~数μs/步（因指令类型而异）；程序容量：内置高速Flash存储器，用户程序容量最大256KB，数据存储器容量最大128KB，支持扩展SD卡存储（最大32GB）；
- I/O处理能力：支持最多扩展512点数字量输入/输出、64通道模拟量输入/输出，可适配FA-M3系列全类型数字量、模拟量I/O模块，支持模块热插拔（需配合相应基础模块），具备I/O信号断线检测功能；
- 通信功能：内置双RS-485通信接口、1个以太网接口，支持Modbus RTU、TCP/IP协议；可通过扩展通信模块实现PROFINET、EtherNet/IP等多种工业网络通信，支持与上位机、HMI、工业机器人及工业物联网平台的数据交互，支持冗余通信；
- 保护与诊断功能：内置程序错误诊断、I/O故障诊断、通信异常诊断、电源故障诊断等全维度诊断功能，具备故障报警输出及故障记录功能；支持用户程序密码保护与访问权限管理；内置双Watchdog定时器，具备程序跑飞、系统死机自恢复功能；支持电源冗余备份；
- 环境适应性：工作温度范围-10~60℃，相对湿度10%~90%RH（无结露），适用于室内安装；安装海拔不超过2000m，符合IEC 61131-2标准，污染等级2，过电压类别Ⅱ；具备IP20防护等级；
- 物理与安装：插槽式安装，适配FA-M3系列基础模块机架；端子间距5.0mm，推荐使用0.6×3.5规格、长度＞130mm的一字螺丝刀进行接线操作；模块尺寸（宽×高×深）：80mm×120mm×180mm（符合FA-M3系列标准化尺寸）；
- 质保信息：标准质保期1年，验收期7天。
性能特点
- 高速多核运算：搭载多核工业级处理器，基本指令处理速度低至0.08μs/步，可快速并行处理多任务控制程序，大幅缩短控制周期，保障复杂工况下的高响应速度；
- 大容量I/O扩展：支持海量I/O点及多类型I/O模块扩展，能适配中大型工业控制项目的复杂信号采集与控制需求，具备I/O断线检测功能，提升系统运行可靠性；
- 丰富通信适配：内置多类型通信接口，支持多种工业通信协议，可灵活实现与各类工业设备及监控平台的数据交互；支持冗余通信设计，避免通信链路故障导致系统停机；
- 全维度安全保护：集成电源冗余、通信冗余、故障自恢复等多重冗余保护功能；具备全维度故障诊断与报警记录功能，可快速定位故障点，降低运维难度；支持程序加密与权限管理，保障系统与程序安全；
- 宽环境适应性：工作温度范围扩展至-10~60℃，可适应低温、高温等严苛工业环境；具备良好的抗电磁干扰能力，能在多粉尘、多干扰的工业现场稳定运行；
- 便捷编程与运维：支持符合IEC 61131-3标准的多种编程语言（梯形图、功能块图、指令表、结构化文本、顺序功能图），编程软件功能丰富；具备程序上传/下载、在线监控、远程调试等功能；支持SD卡批量程序备份与恢复，运维效率高。
工作原理
YOKOGAWA F3WD64-3N高性能模块控制器的核心工作原理是基于“多任务并行扫描+分布式协同控制”机制，通过统筹处理输入信号、执行控制程序、驱动输出动作及交互通信数据，实现对工业自动化流程的精准管控。控制器上电完成初始化（含硬件自检、程序加载、参数配置）后，进入稳定运行状态，核心工作流程分为四大阶段。
第一阶段为多通道信号采集阶段：控制器通过内部高速总线同步读取各扩展I/O模块采集的现场信号（含数字量开关信号、模拟量工艺参数信号），并将信号状态分类存储到对应输入映像寄存器中。该阶段采用并行采集机制，可同时处理多路I/O信号，采集周期低至1ms，且输入映像寄存器数据在本扫描周期内保持稳定，直至下一轮采集阶段更新。第二阶段为多任务程序执行阶段：控制器按照用户程序的优先级顺序，并行执行多个控制任务（如逻辑控制、运动控制、数据处理等）。执行过程中，控制器调用输入映像寄存器中的数据，通过多核处理器并行运算处理，将运算结果实时更新至输出映像寄存器，同时完成数据存储、逻辑判断等辅助操作。
第三阶段为精准输出驱动阶段：控制器将输出映像寄存器中的运算结果通过高速总线同步传输至各扩展输出模块，由输出模块驱动现场执行机构（如电磁阀、变频器、伺服驱动器等）动作，完成一次控制循环。第四阶段为通信交互与故障监测阶段：控制器通过内置或扩展通信接口，与上位机、HMI等设备进行数据交互，上传系统运行状态、工艺参数，接收远程控制指令；同时，内置诊断模块实时监测硬件状态、程序运行、I/O链路、通信链路及电源状态，若检测到异常（如程序跑飞、I/O断线、通信中断、电源故障等），立即触发报警输出，记录故障信息，并启动冗余保护机制（如电源切换、通信链路切换、程序自恢复），保障系统连续运行。此外，控制器支持通过SD卡实现程序备份与恢复，提升系统运维的便捷性。
