ADLINK MXE-5400 系列无风扇嵌入式工控机
时间: 2026-07-24浏览次数：

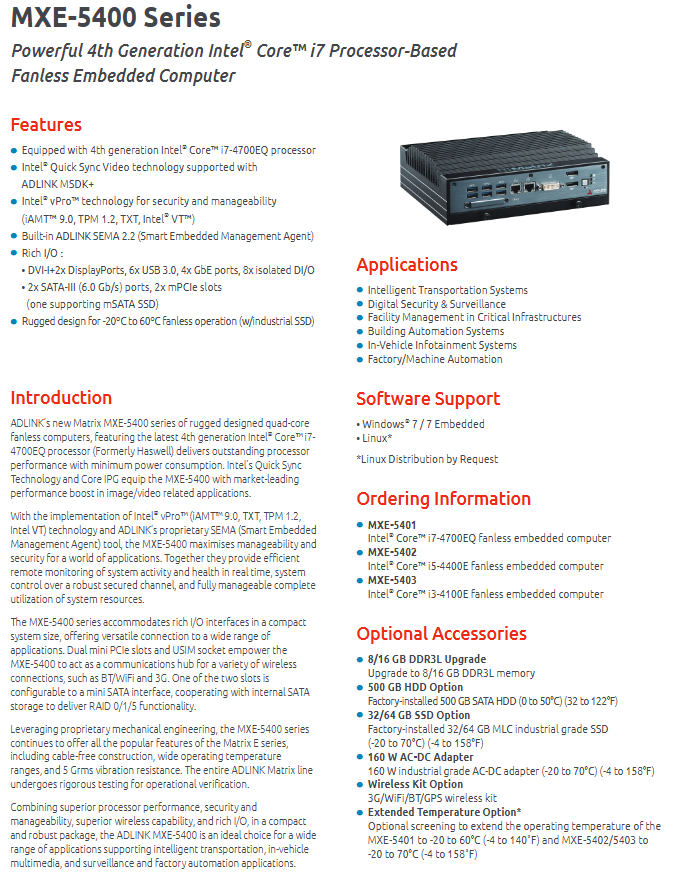

ADLINK MXE-5400 系列无风扇嵌入式工控机
ADLINK MXE-5400 系列无风扇嵌入式工控机
产品概述与核心定位
MXE-5400 是凌华推出的第四代 Intel Haswell 酷睿四核无风扇紧凑型工控主机，主打高性能低功耗、宽温加固、视频图像处理、远程安全管理、多接口扩展，面向工业、车载、安防、交通等严苛环境，继承 Matrix E 系列无线缆、高抗振机械架构，整机经过严苛工业可靠性测试。
核心亮点特性
计算与视频处理能力
搭载 4 代酷睿 i7/i5/i3 嵌入式处理器，搭配 Intel QM87 芯片组；
支持 Intel Quick Sync 视频硬编解码，配合凌华 MSDK + 工具，大幅提升图像、视频类业务处理效率；
最多三屏独立输出（DVI-I + 2 路 DisplayPort），满足多画面监控、车载多屏需求。
企业级安全与远程管理
原生支持 Intel vPro 套件：iAMT 9.0、TPM 1.2 可信加密、TXT 可信执行、Intel VT 虚拟化；
内置凌华自研 SEMA 2.2 智能嵌入式管理代理，可实时远程监控系统状态、硬件健康，加密通道远程控制，全量调度系统资源。
丰富 IO 与无线扩展
标配多路网口、串口、高速 USB、隔离数字量 IO、音频；
双 mPCIe 扩展槽（其中一路可跳线切换 mSATA 固态），搭配 USIM 卡槽，可扩展 WiFi / 蓝牙 / 3G/GPS 无线通信；
存储接口丰富，支持多盘位与 RAID 0/1/5 数据冗余。
工业加固宽温无风扇设计
纯被动散热无风扇结构，标配宽温版本支持零下低温稳定运行；
无线缆内部结构、高抗振动 / 冲击、宽压直流输入，适配车载、户外、产线恶劣工况。
细分型号与处理器配置（订货型号）
系列共 3 款硬件规格同源，仅 CPU 区分：
MXE-5401：Intel i7-4700EQ 2.4GHz 四核
MXE-5402：Intel i5-4400E 2.7GHz
MXE-5403：Intel i3-4100E 2.4GHz

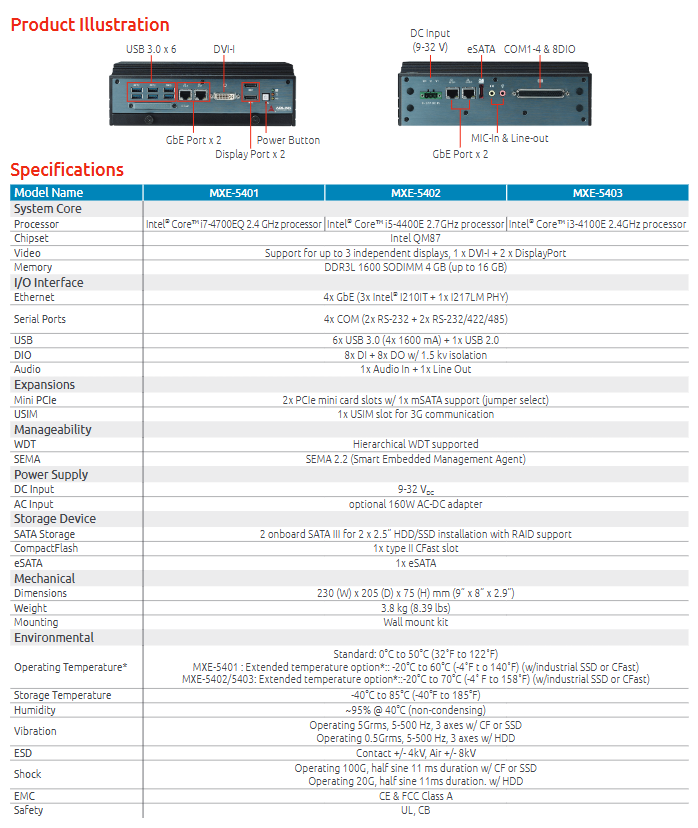

完整硬件规格参数
1. 核心系统平台
芯片组：Intel QM87
内存：DDR3L 1600 SODIMM，标配 4GB，最大可升级 16GB
显示输出：3 路独立显示（1×DVI-I + 2×DP）
看门狗：支持分层式硬件 WDT
2. 输入输出接口 I/O
网口：4 路千兆以太网（3×Intel I210IT + 1×I217LM）
串口：4 路 COM，2 路标准 RS232，2 路可切换 RS232/422/485
USB：6×USB3.0（4 路支持 1600mA 大电流供电）+ 1 路内置 USB2.0
数字 IO：8 路隔离 DI + 8 路隔离 DO，1.5kV 电气隔离
音频：MIC 输入 + Line-out 线路输出
外置存储：1 路 eSATA；1 个 Type II CFast 插槽
3. 扩展插槽
2 路 mini PCIe 插槽，1 路可跳线切换 mSATA 固态盘；
1 路 USIM 卡槽，用于 3G 蜂窝通信模块。
4. 存储系统
2 路板载 SATA III 6Gbps 接口，可安装 2 块 2.5 英寸 HDD/SSD，支持 RAID0/1/5；
支持 mSATA、CFast、eSATA 多类型存储扩展。
5. 电源规格
直流输入：宽压 9–32V DC（适配车载 24V、工业 24V 供电）；
可选配件：160W 工业级 AC-DC 电源适配器。
6. 机械尺寸
尺寸：宽 230mm × 深 205mm × 高 75mm
整机重量：3.8kg
安装方式：标配壁挂安装套件
环境可靠性指标（工业级防护）
1. 工作温度（分标准版 / 宽温选配版）
标准机型：0℃ ~ 50℃；
宽温选配：
MXE-5401（i7 款）：-20℃ ~ 60℃（需搭配工业 SSD/CFast）
MXE-5402/5403（i5/i3 款）：-20℃ ~ 70℃（需搭配工业 SSD/CFast）
存储温度：-40℃ ~ 85℃
2. 温湿度与抗机械应力
湿度：40℃环境下最高 95% RH，无凝露；
振动：配 SSD/CFast 工作时 5Grms（5–500Hz 三轴）；配机械硬盘仅 0.5Grms；
冲击：固态存储工况 100G（半正弦 11ms）；机械硬盘仅 20G；
ESD 静电防护：接触放电 ±4kV，空气放电 ±8kV；
认证：CE、FCC A 类电磁兼容；UL、CB 安全认证。
六、可选配件清单
内存升级：8GB/16GB DDR3L 低电压内存；
存储选配：500GB SATA 机械硬盘（0~50℃）、32/64GB MLC 工业 SSD（-20~70℃）；
供电：160W 宽温工业 AC-DC 适配器；
无线套件：3G/WiFi/ 蓝牙 / GPS 模块套装；
宽温整机选配：整机宽温筛选，拓展低温工作区间。
支持操作系统
Windows：Windows 7 / Windows 7 Embedded；
Linux：可按需提供定制发行版。
目标应用行业
智能交通系统 ITS；
数字安防视频监控；
关键基础设施楼宇管控；
楼宇自动化；
车载多媒体信息娱乐主机；
工厂 / 机械设备自动化产线控制器。
