Basler DECS-200 数字励磁控制系统
时间: 2026-06-11浏览次数：
Basler DECS-200 数字励磁控制系统
Basler DECS-200 数字励磁控制系统

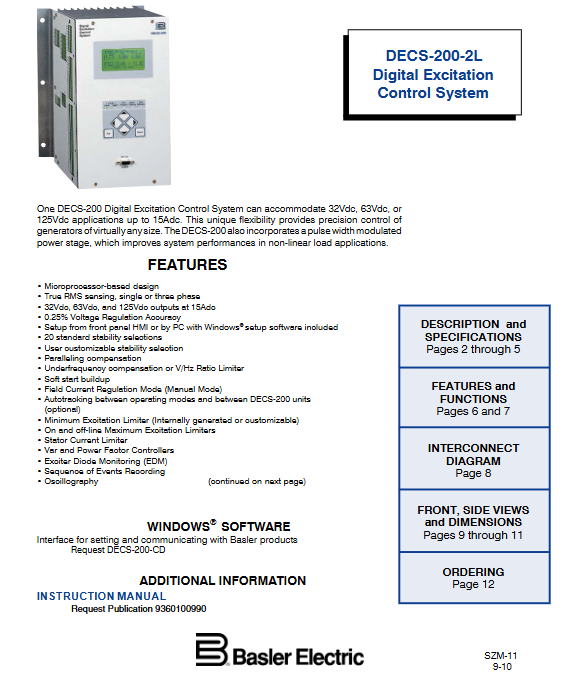

产品整体概述
1. 核心定位
DECS-200 是一体化全功能数字励磁系统，采用PWM 脉冲宽度调制功率回路，针对非线性负载工况优化性能；单台设备支持 32Vdc / 63Vdc / 125Vdc 三种励磁输出电压等级，额定连续励磁电流15Adc，可适配几乎所有规格同步发电机。
2. 核心优势
全数字化架构，真有效值采样，调压精度优异；
集成调节、限制、保护、监测、录波、事件记录一体化功能；
支持本地面板、PC 软件、远程模拟 / 通讯多方式组态与控制；
具备模式无扰切换、主备机自动跟踪，适配机组并联与冗余运行；
满足多项国际安规、电磁兼容与行业标准，全球多地区认证齐全。
主要功能清单
（一）调节控制功能
AVR 自动电压调节：主运行模式，负载范围内电压调节精度 ±0.25%，稳态精度 ±0.1%，温度漂移控制优异。
FCR 励磁电流调节（手动模式）：直接管控励磁电流，可作为故障备用模式。
无功 (VAR) 调节：稳定机组无功输出，调节精度 ±2.0%。
功率因数 (PF) 调节：恒定机组功率因数，精度可达 ±0.02。
软启动：电压平缓建压，上升时间1~7200s 连续可调，抑制开机过冲。
V/Hz 低频限制 / 欠频补偿：斜率 0~3.0pu（步长 0.1），拐点频率 45~65Hz 可调，防止低频铁芯过热。
并联补偿：支持无功调差、交叉电流（差动）补偿，适配多机组并联；线路压降补偿范围 -30%~0。
电压匹配：可将机端电压与母线电压匹配，偏差≤±0.15%。
PID 稳定调节：内置 20 套标准 PID 参数，同时支持用户自定义 PID，适配不同励磁绕组特性。
（二）励磁限制功能
最大励磁限制 (OEL)：分在线（并网）、离线（单机）两种模式，提供求和型、抢占型两类特性，分级设置高 / 中 / 低电流阈值与反时限延时。
最小励磁限制 (UEL)：防止机组进相失步，支持内置曲线或 5 点自定义曲线。
定子电流限制 (SCL)：分级设置高低电流阈值与延时，保护定子绕组过热。
（三）机组保护功能（共 8 项标准保护）
包含励磁过压、励磁过流、发电机过压、发电机欠压、失磁保护、电压互感器断线检测、励磁二极管监测 (EDM)、看门狗故障保护；所有保护定值、延时均可精细化整定。
励磁二极管监测 (EDM)：针对无刷发电机，通过纹波判断二极管开路 / 短路，可设置极数、故障阈值与延时。
（四）跟踪与切换功能
内部模式自动跟踪：非运行模式跟随当前运行模式，实现无扰切换，切换偏差 ±0.5%。
外部主备机跟踪（可选）：两台 DECS-200 互联，备用机实时跟踪主机，故障时自动切换。
（五）运维与数据功能
事件顺序记录 (SER)：可存储127 条事件，带时间戳，记录开关量、状态、告警变化，便于故障溯源。
波形录波 (Oscillography)：最多保存 8 组录波文件，单组可选取 6 个监测变量，采样间隔 4ms~10s，遵循 COMTRADE 标准，配套 BESTWAVE 软件解析。
实时时钟：支持 12/24 小时制、两种日期格式，可设置夏令时。
密码权限：两级密码，区分只读、参数修改权限，保障参数安全。
（六）远程设定功能
支持四类远程定值调节：
无源接点（升 / 降、模式切换等）；
模拟量：±10Vdc、4~20mA；
RS-232 ASCII 通讯；
RS-485 Modbus 通讯。
电气技术参数
（一）供电输入
控制电源（三选一）
16~60Vdc，功耗 30W；
85~132Vac（50/60Hz），功耗 50VA；
90~150Vdc，功耗 30W。
交流工作电源（为励磁功率回路供电）
| 励磁输出等级 | 标称交流输入 | 输入范围 | 视在功率 |
| 32Vdc | 60Vac | 56~70Vac | 780VA |
| 63Vdc | 120Vac | 100~139Vac | 1570VA |
| 125Vdc | 240Vac | 190~277Vac | 3070VA |
补充：若电源电压与设备额定一致，需选配ICRM-15 浪涌抑制模块；系统最低起建电压 3Vac。
（二）采样输入
发电机 / 母线电压采样：4 档量程（100/200/400/500V 级），适配 50/60Hz，每相负荷＜1VA。
电流采样：支持 1A、5A 两种 CT 二次规格，包含测量、交叉电流补偿回路，单回路负荷＜1VA。
开关量输入：共 11 路 24Vdc 无源接点，包含启停、模式选择、升降、复位、预定位等。
远程模拟输入：两路独立，可选 ±10Vdc 或 4~20mA。
（三）励磁功率输出
参数项 32Vdc 63Vdc 125Vdc
连续励磁电压 32V 63V 125V
连续励磁电流 15Adc 15Adc 15Adc
10s 强励电压 50V 100V 200V
10s 强励电流 30Adc 30Adc 30Adc
最小励磁电阻 2.13Ω 4.2Ω 8.3Ω
备注：三相输入、励磁电流偏低工况下，输出电压最高可上浮 50%。
（四）继电器输出
共 4 路可编程继电器（看门狗、启停、继电器 1/2/3），不同电压等级下通断、载流能力明确，适配交直流负载。
（五）调节精度汇总
AVR：负载范围 ±0.25%，稳态 ±0.1%；
FCR：励磁电流精度 ±1.0%；
VAR 模式：±2.0% 额定容量；
PF 模式：±0.02 功率因数。
（六）保护定值与延时（可调范围）
励磁过压：1~325V，延时 0.2~30s（步长 0.1s）；
励磁过流：0~16Adc，反时限特性（ANSI C50.13）；
发电机过 / 欠压：0~30kV，延时 0.5~60s；
失磁保护：0~3000Mvar，延时 0.1~9.9s；
电压回路断线：0~100% 额定电压，延时 0~30s；
EDM 二极管保护：开路 / 短路阈值 0~100%，延时分别为 10~60s、5~30s。
（七）环境与机械参数
工作温度：-40℃ ~ +60℃；存储温度：-40℃ ~ +85℃；
防护与耐受：符合 MIL-STD-810E 盐雾测试、多频段振动、15G 冲击标准；
外形尺寸：宽 205mm × 深 171mm × 高 304mm；重量 6.35kg。
通讯接口
设备配备三路独立通讯端口，协议、用途、传输距离区分明确：
COM0（前面板 RS-232）：9 针 DB9，ASCII 协议，波特率 1200~19200，用于本地 PC 连接、现场组态调试。
COM1（侧面板 RS-232）：专用于主备 DECS-200 之间外部跟踪，实现冗余联动。
COM2（侧面板 RS-485）：Modbus 协议，半双工，波特率 1200~19200，最大通讯距离 4000 英尺（约 1219m），适配远程监控、PLC 对接。
人机界面（HMI）
前面板集成背光图形 LCD（64×128 像素）、6 个操作按键、6 路状态指示灯：
显示屏：查看参数、定值、运行状态、告警、录波数据，支持本地参数修改。
按键：方向键（菜单翻页、参数调整）、编辑键、复位键，编辑模式 5 分钟无操作自动退出且不保存。
指示灯：预定位、上下限、零偏、内部跟踪等状态指示，直观反馈运行工况。
配套软件与附件
1. 配套软件
DECS-200-CD：Windows 版组态软件，支持参数读写、PID 整定、状态监控、录波读取；
BESTWAVE：COMTRADE 录波文件解析查看工具。

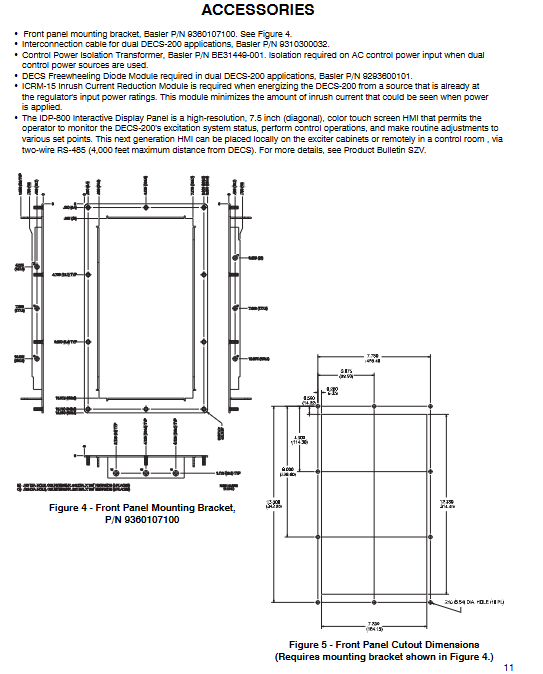

2. 标准可选配件
安装支架、面板开孔配件；
双机互联电缆、续流二极管模块（冗余系统必备）；
ICRM-15 浪涌抑制模块（同电源直连场景使用）；
控制电源隔离变压器；
IDP-800 彩色触摸大屏（远程 HMI，RS-485 通讯，远距离监控操作）。
合规与认证
产品通过多项国际权威认证，满足电力、工控、海事等行业标准：
安规：UL、CSA、CE（LVD/EMC）；
行业认证：DNV 船级认证、俄罗斯 GOST-R、白俄罗斯认证；
电气抗扰：符合 IEEE C37.90.1（浪涌、快速瞬态）、IEEE 421.3 标准；
企业体系：ISO9001 质量体系认证，拥有美国发明专利。
