Basler DECS-250 数字励磁控制系统手册
时间: 2026-06-11浏览次数：
Basler DECS-250 数字励磁控制系统手册
Basler DECS-250 数字励磁控制系统手册
产品通用信息
1. 产品型号与通讯类型
主流两款型号：
LN2SA1C：搭载 ControlNet 通讯；
LN2SA1D：搭载 Ethernet/IP DLR（设备环网）通讯；
设备可搭配 Rockwell RSLogix 5000 软件完成参数编程与管控。
2. 核心功能分类
（1）励磁调节模式（四大主模式）
AVR 自动电压调节：主流模式，稳定发电机端电压；
FCR 励磁电流手动调节：人工管控励磁电流；
PF 功率因数调节：恒定机组功率因数；
VAR 无功功率调节：恒定机组无功输出。
（2）辅助控制功能
软启动：电压斜坡平稳建压，可设置初始电压与上升时间；
励磁限制：OEL 过励限制、UEL 欠励限制，保护发电机运行在安全区间；
低频补偿（V/Hz）：防止低频工况铁芯过热；
线路压降补偿：补偿长线输电电压损耗；
模式自动跟踪：多模式切换时无扰动过渡；
冗余自动切换：主备设备故障时无缝切换。
（3）并网与负载分配
支持发电机并联运行，提供三种补偿方式：无功调差、交叉电流（差动）补偿、有功负载均分；同时支持单 / 双断路器同步并网功能。
（4）全套保护功能（遵循电力标准，标注 ANSI 保护代号）
覆盖发电机、励磁系统全故障保护：失磁 (40)、逆无功 (40Q)、相序错误 (47)、过流 (51)、过压 (59)、欠压 (27)、励磁过压 (59F)、电压互感器断线 (60FL)、频率异常 (81O/81U)、逆功率 (32R)、励磁二极管故障、永磁发电机 (PMG) 失电等。
（5）测量功能
实时采集显示：三相电压 / 电流、有功 / 无功 / 视在功率、功率因数、频率、励磁电压 / 电流、电能（kWh/kvarh/kVAh）、同步参数、二极管纹波、负载偏差等全套电参量。
3. 硬件输入 / 输出
输入
电压采样：单相 / 三相发电机电压、单 / 双母线电压（VT 互感器接入）；
电流采样：三相发电机电流、交叉电流（CT 互感器，1A/5A 规格兼容）；
模拟量：±10V 远程设定点；
直流控制电源、PMG 励磁电源、远程励磁使能。
输出
主励磁输出：PWM 功率输出，连续 15A 直流；
继电器触点：故障继电器、冗余继电器、交叉电流继电器（均为常开触点）；
负载均分接口：用于多机组有功均分。
通讯接口
冗余 RS-232（DB9）：主备设备联动跟踪；
ControlNet / Ethernet/IP：对接 PLC；
USB、网口：仅工厂测试，用户不可使用。
安装规范
1. 收货与存储
到货核对料号、外观，破损立即联系物流；暂存需放置在干燥无尘原包装内。
2. 安装环境与机械要求
环境等级：污染等级 2、过电压类别 II；
危险场所要求：设备必须安装在 IP54 及以上柜体内，不可户外裸装；ATEX/IECEx Zone 2、北美 Class I Div 2 场景需严格遵循防爆布线规则；
安装姿态：必须垂直安装，否则散热失效、设备早衰；
空间间隙：左右≥63.5mm，上下≥101.6mm；
改造适配：提供转接板（料号 9440311102），可直接替换老旧 CGCM/BECGCM 模块。
3. 接线通用要求
导线：统一使用铜芯线，耐温≥105℃，耐压≥600V；
接地：机壳接地端子 (56) 必须使用 **≥3.3mm²(12AWG)** 铜线单点接地，多设备独立接接地排；
屏蔽线：电压、电流、通讯、励磁回路优先使用屏蔽双绞线，屏蔽层按端子规范接地；
CT 安全规则：电流互感器二次侧严禁开路，必须加装短路端子。
4. 端子定义与布线
（1）左侧端子排（核心功能端子）
划分负载均分、励磁使能、屏蔽接地、发电机 / 母线电压采样、电流采样、交叉电流回路、控制电源、PMG 电源、励磁功率输出、机壳接地等，明确各端子适配线径范围。
（2）右侧接口
RS-232（DB9）：冗余通讯，使用交叉线，定义收发、地等引脚；
ControlNet：双 BNC 接口（冗余组网）；
Ethernet/IP DLR：双 RJ45 环网接口；
USB / 网口：工厂专用，出厂禁用。
5. 各类回路接线方案
控制电源：DC 18~32V（标称 24V），接入 BAT+/- 端子；
PMG 工作电源：支持单相 / 三相，可取自永磁机或发电机输出（需配电压互感器 VT）；
励磁输出：EXC+/- 为 PWM 功率输出，冗余系统需在励磁绕组并联续流二极管；
电压采样：支持单相、三角、三线 / 四线星型、双母线多种 VT 接线；
电流采样：三相 CT 接入，PSS 功能必须配置三相电流；
交叉电流补偿：多机组并联无功均分专用 CT 回路，可外接电阻调整回路阻抗；
远程模拟输入：±10V 信号用于远程定值调节；
远程励磁使能：24V 直流开关量控制励磁投切。
6. 危险场所电气参数
明确本安回路最大电压、电流、功率、线缆电容 / 电感限值，线缆默认参数：60pF / 英尺、0.2μH / 英尺，需匹配关联设备参数。
运行原理与操作
1. 硬件架构
集成微处理器、ADC/DAC、各类采集回路、励磁功率单元、继电器、多通讯模块，采用闪存存储参数。
2. 四大励磁调节模式详解
每种模式均搭载PID 调节算法，可独立配置比例、积分、微分、总增益；同时支持内部设定点跟踪、模式切换速率调节。
3. 并联运行补偿功能
无功调差：负载增大时电压按比例跌落，适用于并网机组；
交叉电流补偿：多机组并联实现无功均分，调整回路增益适配不同工况；
线路压降补偿：补偿远距离线路电压损耗。
4. 限制器功能（核心保护）
（1）V/Hz 低频限制
双拐点、双斜率可调曲线，频率降低时自动压降，防止发电机铁芯过热。
（2）OEL 过励限制
分 ** 离线（单机）、在线（并网）** 两种模式，各设置高 / 中 / 低三级电流阈值与延时，配合计数器防止反复过励烧毁励磁绕组。
（3）UEL 欠励限制
分段折线特性，防止发电机进相失步、端部铁芯过热，曲线可按有功功率多点自定义。
5. 综合保护逻辑
所有故障分为告警 + 跳闸两类：励磁过压、逆无功、PLC 故障会直接切断励磁；所有故障状态通过通讯标签上传至 PLC，故障继电器可自定义触发条件。额外特色保护：励磁二极管监测，通过检测电流纹波频率，判断二极管开路 / 短路。
6. 同步并网功能
支持自动同步、允许同步、同步校验三种模式；适配单 / 双母线、不同相序 / 接线组别，可设置电压、频率、相位闭锁窗口与合闸延时，同时支持空母线合闸逻辑。
7. 负载均分
有功均分：通过 0~5V 模拟信号交互，多机组均衡分担有功负荷，可设置调节速率与偏差限值；
无功均分：依托交叉电流回路实现并联机组无功分配。
8. 冗余系统
主备两台 DECS-250 通过 RS-232 实时跟踪参数，主设备故障 / 失连后，备用机无扰动接管；配套冗余继电器切换励磁输出。
9. 计量功能
高精度采集各类电气量、电能累计值，电能数据具备溢出规则，支持清零操作。
参数配置
1. 配置前提

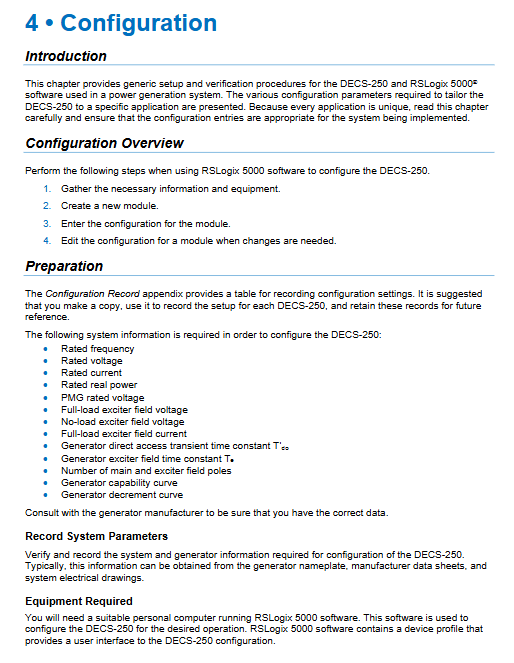

需使用RSLogix 5000 + RSNetWorx软件，提前收集发电机铭牌、VT/CT 变比、励磁参数、电机特性曲线等基础数据。
2. 模块创建与密钥设置
在 ControlLogix 控制器中添加 1407-CGCM 模块，支持完全匹配 / 兼容 / 禁用三种电子密钥模式，防止模块错配。
3. 配置页面（多标签分页）
所有参数按功能分页，每类参数均有量程限制，修改后部分需重启 / 禁用励磁方可生效：
发电机参数：额定电压、电流、功率、励磁参数；
互感器参数：VT/CT 接线方式、变比；
励磁设置：软启动、励磁过压、失流阈值；
V/Hz、OEL、UEL 曲线参数；
PID 增益：各调节回路比例 / 积分 / 微分参数；
跟踪与切换速率：模式跟踪、冗余跟踪、设定点变化速率；
同步参数：电压 / 频率 / 相位闭锁、母线偏移补偿；
保护定值：过流、过压、欠压、频率、逆功率等阈值与延时；
故障继电器：自定义哪些故障触发继电器输出。
4. 数据分类
配置表：设备基础参数，仅励磁关闭时可写入；
非周期写表：增益、补偿等参数，励磁运行中也可修改。
开机与调试
1. 安全准备
作业前断电挂牌，做好防静电措施；CT 二次侧务必短接。
2. 必备工具
编程电脑、通讯网卡、双通道记录仪、电压 / 电流仿真源。
3. 分步调试流程
外观与接线检查；
上电，验证控制电源、网络通讯状态；
静态测试：仿真电压 / 电流信号，校验采样、保护功能；
冗余功能测试：手动切换主备机，验证切换逻辑；
真机调试：起动机组，依次测试 FCR、AVR 模式，整定 PID 参数；
同步并网测试：分试验位、正常位验证合闸逻辑；
并联负载、各类限制器、二极管保护全功能验证；
最终归档所有配置参数。
软件接口
1. 五大通讯数据表（基于 ControlNet CIP 协议）
周期读（输入表）：实时状态、所有故障标志、同步信息、测量值（时间关键数据）；
周期写（输出表）：模式选择、定值、励磁使能、故障复位、同步指令；
非周期读：全计量数据、辅助参数（非实时）；
非周期写：增益、电压补偿、电能清零；
配置表：设备底层固定参数。
2. 通讯规则
固件版本不同，数据表长度有差异，需匹配报文长度；
配置表仅励磁关闭时可写入，非周期写不受励磁状态限制；
定义大量标签（Tag），对应每一个状态、参数、故障，可直接在 PLC 程序调用。
3. 数据格式与量程
明确所有模拟量、开关量的数据类型、单位、取值范围，以及电能累计的计算与溢出规则。
故障排查
按功能模块分类故障现象、原因、诊断方法、解决措施，覆盖全场景：
FCR/AVR/PF/VAR 调节异常；
调差、交叉电流、线路补偿故障；
OEL/UEL 限制器动作异常；
有功负载均分失效；
同步并网失败；
计量数据不准；
ControlNet 网络故障（指示灯状态解读）；
冗余切换故障；
各类保护误动 / 拒动。
网络指示灯：区分 A/B 通道、模块状态灯的亮 / 闪 / 红 / 绿状态，对应故障类型（地址重复、链路故障、模块致命错误等）。
技术规格
1. 电源参数
控制电源：DC 18~32V（标称 24V）；
工作电源（PMG / 并联输入）：区分 32V/63V/125V 三种励磁输出对应的交流输入范围；
2. 采样回路
电压采样：100~600Vac，每相负载＜1VA；
电流采样：1A/5A CT 兼容，最大 30A，负载＜1VA。
3. 励磁输出
连续输出 15Adc；10 秒强励 30Adc；区分不同输出电压对应的最小励磁电阻。
4. 精度指标
AVR：稳态精度 ±0.1%，满载 ±0.25%；
FCR、无功、功率因数各回路精度；
温度漂移、响应时间等动态指标。
5. 保护与功能参数
整理所有保护的动作阈值、延时、调节范围；软启动、V/Hz、各类补偿的参数区间。
6. 环境与机械
工作温度、湿度、抗振动、冲击、盐雾、介电强度等试验标准。
7. 认证与合规
防爆认证：UL、CSA、IECEx、ATEX（Class I Div 2 / Zone 2）；
环保：欧盟 RoHS、中国 RoHS，整机环保使用年限 40 年，遵循 WEEE 指令；
安规：CE、cULus 等。

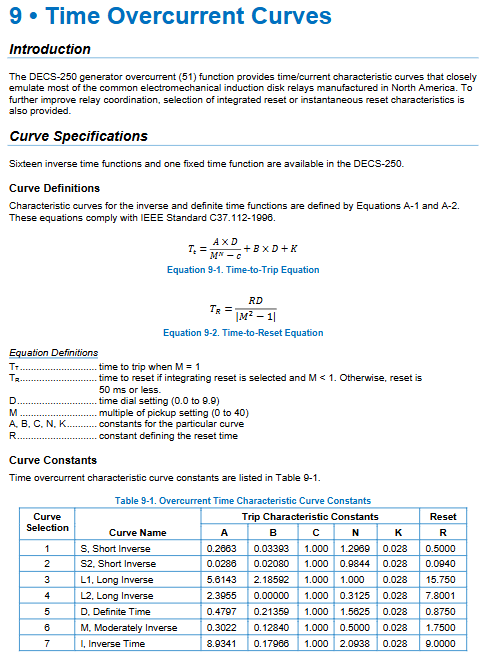

过流特性曲线
内置17 种国标 / 美标反时限、定时限过流曲线，对标 ABB、GE 等传统机电继电器特性；
提供跳闸、复位计算公式，曲线常数表；
给出机电继电器与本设备时间刻度的换算表；
支持电压闭锁过流功能，可按电压比例调整动作定值。
