JUMO dTRANS p35 带 IO-Link 接口压力传感器操作手册
时间: 2026-06-11浏览次数：
JUMO dTRANS p35 带 IO-Link 接口压力传感器操作手册
JUMO dTRANS p35 带 IO-Link 接口压力传感器操作手册
基础介绍与安全须知
1. 产品用途
该传感器用于液体、气体的表压与绝压测量及监测，内置信号放大、数字化处理电路；搭载IO-Link 1.1双向通信接口，可传输过程数据、参数、诊断及状态信息，适配工厂、机械自动化系统，仅允许室内使用。
2. 安全标识与警示
CAUTION：不按要求操作会造成设备损坏、数据丢失。
查阅文档标识：设备配套文档必须阅读，识别风险并做好防护。
NOTE：标注产品使用、操作重点提示。
REFERENCE：指引查阅文档其他章节 / 配套手册。
3. 环境与介质风险提示
高温表面：测量高温介质会导致设备外壳发烫，需停机降温、佩戴防护用具或加装防护装置。
危险介质：接触腐蚀性、磨损性危险介质前，需结合物质安全数据表开展风险评估，防范泄漏、火灾、人身伤害。
4. 核心使用限制
不属于承压设备安全附件，不可用于安全关键工况；
禁止在防爆区域安装使用；
需通过过程接口接入设备等电位系统。
5. 资质要求
设备安装、接线、调试必须由具备资质的专业人员完成。
认证、外观与型号识别
1. 权威认证
拥有UL、EHEDG、氢能应用 (H2 ready)、中国 RoHS等多项认证，满足食品卫生、氢能、电气安全等行业标准。
2. 设备结构组件
设备由状态 LED、带膜片的压力接口、M12 电气接口、运输防护帽组成；通电后双绿色 LED 常亮，建立 IO-Link 连接后 LED 转为闪烁。

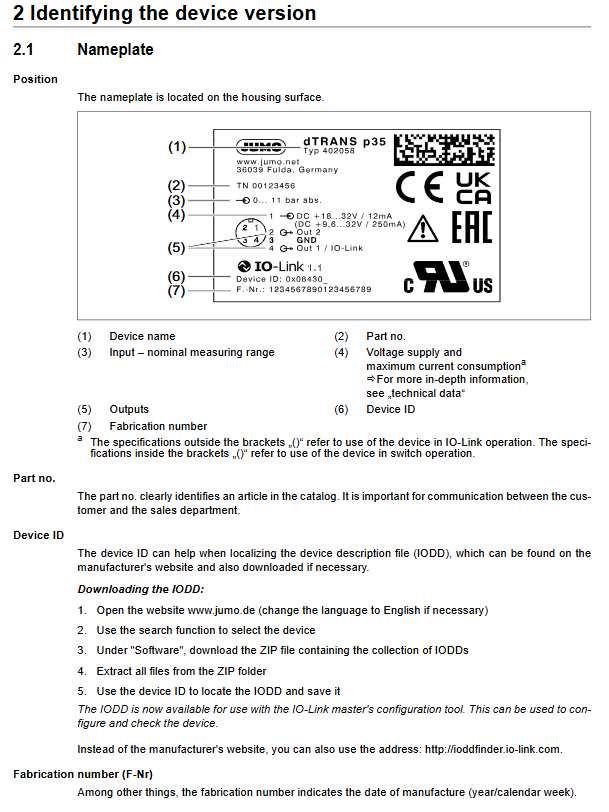

3. 铭牌信息
铭牌标注设备名称、订货号、测量量程、供电参数、输出类型、Device ID、生产编号；生产编号可解读出厂年份与周次，Device ID 用于查找配套 IODD 设备描述文件。
4. 订货编码规则
完整订货码分为 8 段，定义基础型号、拓展类型、测量量程、输出形式、压力接口、接口材质、电气接口、附加选项：
基础型号：402058（dTRANS p35 IO-Link 压力传感器）；
拓展类型：常规、耐温提升、定制版本；
测量输入：多款表压 / 绝压量程可选；
输出：标配 IO-Link + 数字开关输出；
压力接口：包含 G 螺纹、NPT、卫生卡箍、乳品管道接口、PEKA 卫生接口等多种规格，不同接口对应最大承压限值；
接口材质：标准为 316L 不锈钢；
电气接口：M12×1 圆形插头；
附加选项：UL 认证、防振防潮、压力通道节流、氢能适配等。
5. 供货范围与配件
标准供货：传感器本体 + 安装说明；
可选配件：IO-Link 主站（4/8 通道、USB 单通道）、各类连接线缆、IODD 文件、现场预配置服务等。
详细技术参数
1. 测量性能
覆盖多款表压、绝压量程，明确各量程下线性度、全温区精度、年长期稳定性、过载压力、爆破压力；具备量程超限 / 欠限检测功能，异常时输出固定错误码。
2. 输出与开关特性
两种工作模式：
IO-Link 模式：1 路 IO-Link 通信输出，1 路开关输出；
SIO 标准 IO 模式：2 路独立开关输出。
开关输出：支持 PNP/NPN 类型，单路最大电流 100mA，压降≤2V，具备短路、反极性保护、限流；
功能参数：迟滞可自定义、窗口功能迟滞固定为量程 ±0.25%；开关通断延时 0~100s 可调；开关输出响应时间≤7ms。
3. IO-Link 接口
版本：V1.1（向下兼容 V1.0），波特率 COM3（230.4kBaud）；
线缆：非屏蔽线缆最长 20m，最小循环时间 2ms；
配套 IODD 文件可在厂商官网或 IO-Link 公共平台下载。
4. 电气参数
供电：IO-Link 模式 DC 18~32V，SIO 模式 DC 9.6~32V，标称 DC24V；
功耗：待机≤10mA，IO-Link 工作≤12mA，双开关输出最大≤250mA；
电气防护：符合 III 类安全电压要求，电路满足 EN 61010-1 限能规范。
5. 环境与机械参数
温度：常规介质 - 40~+125℃，高温款可达 200℃；环境温度 - 40~+85℃；
防护等级：表压型 IP65，绝压型 IP65/IP67；
机械性能：抗振动、抗冲击符合 IEC 标准；
材质：膜片 / 接口为 316L 不锈钢，高压款采用 630 不锈钢，外壳 304 不锈钢；
重量：约 160g，安装姿态无限制，校准姿态要求接口朝下。
6. 尺寸与安装扭矩
区分常规型、高压型、卫生型等结构尺寸；各压力接口明确最大安装扭矩，避免损坏密封与螺纹。
安装要求
通用安装：任意姿态安装，拧紧时保证密封圈 / 挡圈就位，按规定扭矩紧固；避免接口位置磨损。
EHEDG 卫生应用要求：
选用指定卫生接口，支持 CIP 原位清洗；
无腔体、接口自排液，罐体安装要求齐平，保证清洗喷淋到位，泄漏口外露。
压力接口区分不同规格对应的最大承压，超量程接口禁止混用。
电气连接
1. M12 引脚定义（A 编码）
线色 引脚 功能
棕 BN 1 电源 L+
白 WH 2 开关输出 2
蓝 BU 3 电源 L-
黑 BK 4 IO-Link / 开关输出 1
2. 接线要点
设备必须接入系统等电位；
UL 认证版本需搭配同等级认证线缆；
提供 PNP、NPN 两种输出类型的典型接线图例。
设备功能
1. 开关输出功能
支持迟滞功能、窗口功能，可设置开关点、释放点、通断延时；区分常开 / 常闭触点模式，延时功能可过滤压力瞬时波动。
2. 精细校准
用于修正测量偏差，可同时调整零点与斜率，适配现场基准测量值；支持通过 teach 功能快速录入校准上下限值。
3. Teach 一键功能
包含零点校准、恢复出厂、重置运行时长、重置压力最值等快捷操作，覆盖参数、校准、运维数据复位。
4. 故障报警
通过IO-Link 事件码、过程数据状态位、数值错误码三重机制上报故障，可识别：量程超限 / 欠限、参数错误、硬件故障、探头断线 / 短路、欠压、温度异常等问题，并定义各类故障对应的数值报错代码。
参数配置
1. 配置流程
使用 IO-Link 主站 + 配套软件，导入设备 IODD 文件，建立连接后完成参数配置、监控、诊断。

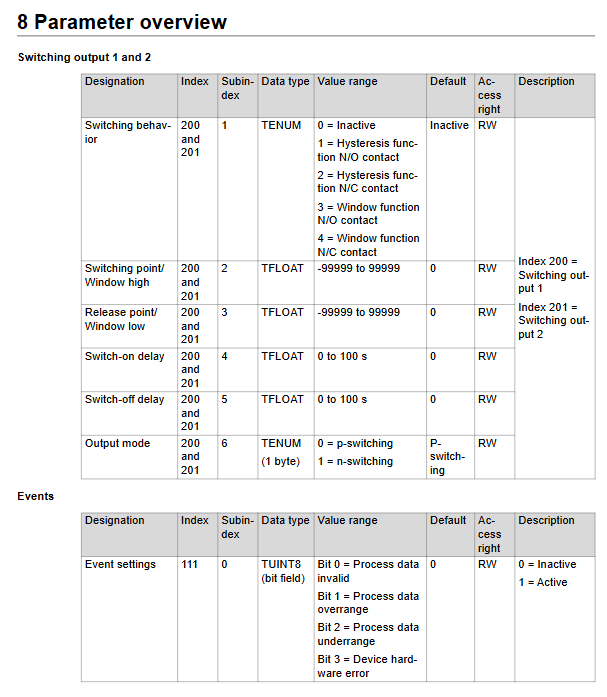

2. 三大类参数
过程数据：循环传输压力值、数据状态位、开关输出状态；支持浮点 / 整型数据格式切换。
配置参数：包含数据格式、压力偏移、滤波时间、开关输出模式、事件开关、精细校准等，支持读写。
运维服务数据：只读运行时长、压力最大 / 最小值；支持指令复位统计数据、查看固件版本；数据每 10 分钟自动存入 EEPROM。
注意：EEPROM 擦写寿命约 10 万次，禁止高频写入参数，避免存储器损坏。
停机、报废与合规
报废处理：遵循 WEEE 电气废弃物指令，按当地法规环保处置，可联系厂商回收；报废前清除设备内数据。
环保认证：通过中国 RoHS，外壳、螺纹、压力接口等部件有害物质含量符合限值要求。
