KEBA XE 020 RFID 模块
产品整体架构与工作原理

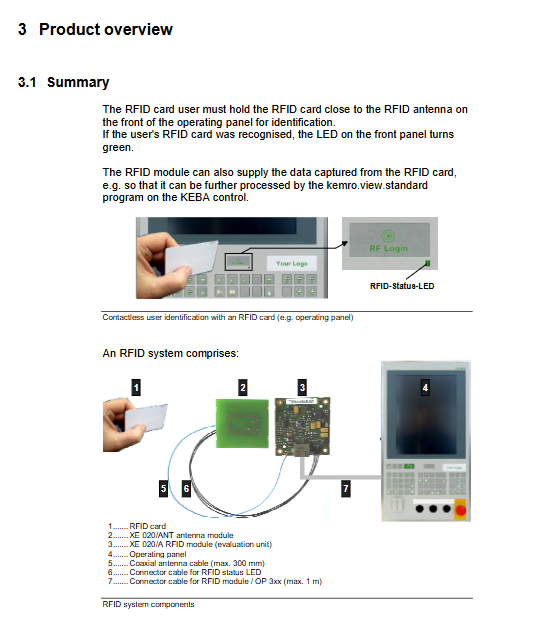

1. 系统组成
整套 RFID 系统共 7 个部件:RFID 卡、XE 020/ANT 天线模块、XE 020/A 处理模块、操作面板、同轴天线电缆、状态 LED 连接线、模块与 OP 3xx 面板连接线。
2. 识别性能
标配推荐卡片RI-I02112A-03,搭配铝制前面板时,典型识别距离 40mm。
识别成功:面板 LED 亮绿色约 3 秒;
不支持多卡同时识别,多卡进入感应范围会识别失败,LED 亮红色。
3. 模块外观接口
XE 020/ANT 天线模块:含同轴电缆接口、LED 接线口、状态 LED、型号标签。
XE 020/A 处理模块:同轴电缆接口、LED 接口、RJ45 接口、地址 DIP 拨码开关、型号标签。
安装要求
1. 天线最小安装间隙
天线模块安装在铝制面板时,必须严格遵守规定间距;天线后方线缆需做好遮挡防护,防止线缆导致天线失谐,影响识别距离与性能。
2. 配套辅材要求
安装需使用背胶、隔离薄膜、盖板、嵌入条等配件,保证安装结构稳固与射频性能。
接线、线缆与 EMC 电磁兼容要求
1. EMC 布线原则
电磁干扰具有偶发、难复现、故障定位成本高的特点,本模块布线核心要求为同轴电缆、模块与面板连接线做好屏蔽处理,从源头规避干扰。
2. 供电方式
模块由操作面板通过 RJ45 接口供电,无需外接独立电源。

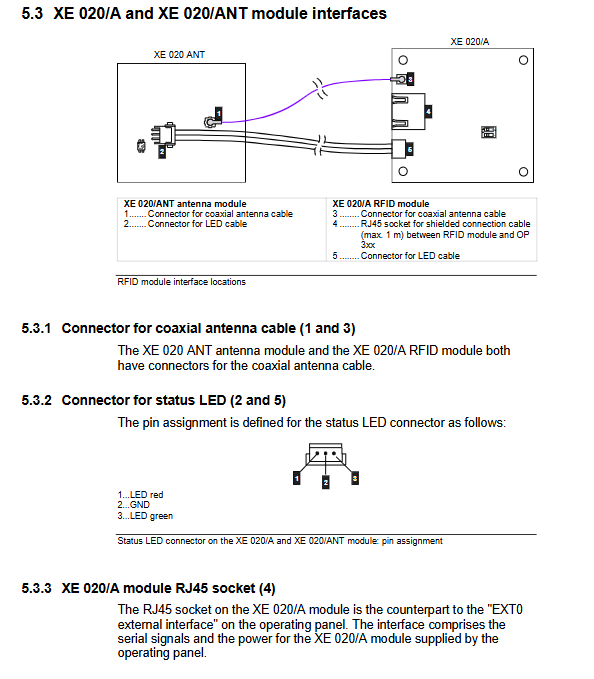

3. 接口定义
状态 LED 接口:1 脚红 LED、2 脚接地、3 脚绿 LED。
RJ45 接口(模块↔操作面板):4 脚 Data-、5 脚 Data+、7 脚 + 12V 直流、8 脚接地,其余引脚空置。
4. 线缆规格与长度限制
同轴天线电缆:最大长度 300mm。
RFID 状态 LED 线:使用 3 芯非屏蔽线缆即可。
模块与 OP 3xx 面板连接线:必须屏蔽,总长≤1m。
地址配置(DIP 拨码开关)
系统内存在多个 RFID 模块时,需通过模块上的 DIP 拨码设置硬件地址,共支持 4 组地址,出厂默认地址为 14H:
Adr0 Adr1 对应地址
0 0 17H
0 1 16H
1 0 15H
1 1 14H(出厂)

状态 LED 指示含义
LED 位于操作面板正面,直观反馈设备运行、识别及故障状态:
绿灯(约 3 秒):RFID 卡识别成功,正常工作。
红灯:卡片无法识别、卡片损坏或权限不足。
常亮红灯:无固件、硬件启动失败,需联系厂商。
常亮橙灯:未连接控制系统,检查线路。
灯熄灭:线路连接正常、待机状态。
启动过程:上电先短暂红灯→转为橙灯;若无法切换橙灯,判定为固件故障。
维护、维修与报废
日常维护:设备为免维护设计,无需定期保养。
维修:仅 KEBA 官方技术人员可维修,非官方维修将导致质保失效。返修需使用原厂防护包装,该包装仅用于内部防护,不可直接作为物流运输包装。
废弃物处理:电子元器件需严格遵循当地法规合规报废。
配件与备件清单
配件名称 物料编号
XE 020/A RFID 处理模块 70894
XE 020/ANT 天线模块 71110
300mm 同轴天线电缆 71352
模块 - OP 3xx 连接线 58033
RFID 状态 LED 连接线 73149
RFID 卡 RI-I02112A-03 待更新
核心技术参数
通信协议:ISO 15693、ISO 18000-3,兼容 Euromap 65。
射频参数:工作频率 13.56MHz,发射功率最大 250mW(典型 200mW),采样率默认 10 次 / 秒(可配置)。
电气参数:供电 DC 12V(±5%),数据接口为串口,物理接口 RJ45。
防护等级:处理模块、天线模块均为 IP20。
尺寸:天线板 57mm×53mm;处理模块(含外壳)88mm×64mm×21mm。
环境条件
工作温度:+5℃ ~ +55℃
存储温度:-30℃ ~ +70℃
相对湿度:5%~95%(无凝露)
抗振动、抗冲击:符合 IEC 61131 标准。
安装距离:天线距前面板 40mm;处理模块与天线最大间距 30cm。
合规标准与认证
1. 欧盟指令
符合99/5/EG R&TTE 无线电设备指令。
2. 欧洲配套标准
人身安全:EN 50364:2001
射频:EN 300330-2 V1.3.1
EMC 电磁兼容:EN 301489-3 V1.4.1
电气安全:EN 60950-1 系列
环境 / 机械:EN 61131-2:2003
3. 美国 FCC 认证
符合FCC Part 15射频设备规范;整机内置本模块时,设备外部必须标注 FCC ID。
