BECKHOFF AX5000 系列 EtherCAT 伺服驱动器
时间: 2026-06-09浏览次数：
BECKHOFF AX5000 系列 EtherCAT 伺服驱动器
BECKHOFF AX5000 系列 EtherCAT 伺服驱动器

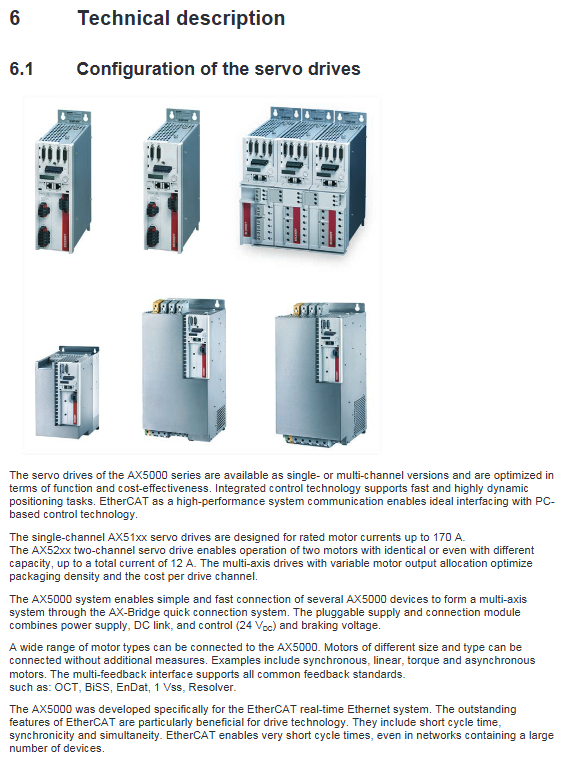

产品概述与型号体系
1. 产品分类与命名规则
AX5000 分为单通道 AX51xx、双通道 AX52xx两大系列，按输出电流划分功率等级：
AX51xx（单轴）：电流覆盖 1.5A~170A，细分 AX5101~AX5140（1.5~40A）、AX5160~AX5172（60/72A）、AX5190~AX5193（90~170A）；
AX52xx（双轴）：AX5201/5203/5206，单通道 1.5/3/6A，两轴可搭配不同功率电机，节省柜内空间。
型号编码：包含产品线、通道数、额定电流、硬件版本、功能配置，高版本硬件可向下兼容旧款。
2. 供货与标识
标准供货：驱动器本体、端子、快速入门指南、配套文档光盘；电机 / 反馈插头、线缆为选配。
铭牌：设备配备大小两块铭牌，标注订货号、序列号、输入 / 输出参数、电压、频率、认证、最高环境温度等关键信息，北美使用需核对 CUS 标识。
3. 整体核心特性
宽电压输入：单相 100~240VAC、三相 100~480VAC，全球电网通用；
通用电机接口：支持同步电机、异步电机、直线电机、力矩电机；
多反馈接口：兼容 Resolver、TTL、1Vpp 正余弦、EnDat、Hiperface、BiSS、OCT 等主流编码器；
高速控制：电流环周期低至 62.5μs，动态性能优异；
总线：原生 EtherCAT，支持分布式时钟（DC），多轴同步精度高；
扩展能力：可选安全卡、编码器扩展卡，集成制动管理、温度检测。
通用技术参数
1. 环境与机械参数
工作温度：1.5~40A 机型 0~55℃；60~170A 机型 0~40℃，超温需降功率（2%/℃）；
储运温度：-25~70℃，温变速率≤20K/h；
湿度：运行 5%~95%（无凝露），污染等级 2；
安装：仅限垂直安装，大功率机型自带温控风扇；防护等级 IP20；
抗振 / 冲击：符合 EN 60068 标准，工业柜内安装可靠。
2. 电气核心参数
按功率组别划分关键电气指标（输出电流、峰值电流、损耗、直流母线、制动能力）：
AX5101-AX5140 & AX52xx（小功率 1.5~40A）
单相 / 三相通用，直流母线最高 875VDC，内置制动电阻，可外接制动电阻，标配不同阻值与制动功率。
AX5160-AX5193（大功率 60~170A）
仅三相 400~480VAC 供电，无内置制动，必须外接制动电阻；需配套进线电抗器、滤波器满足 EMC。
漏电：驱动器与线缆会产生容性漏电流，需选用 AC/DC 混合型漏电保护器。
3. 尺寸与重量
不同功率机型尺寸、重量差异大：小功率机型宽度 92/185mm，大功率机型最大宽度 283mm、重量达 38kg，手册提供完整外形与安装尺寸图。
四、机械安装
安装基座：标准 35mm DIN 导轨，安装板必须可靠接地，保障 EMC 与安全。
通风要求：驱动器上下、前后预留规定通风间隙，大功率机型间隙更大；柜内布线区分动力线与信号线。
多机排布：多台并排安装需保证间距，高振动场景需加固导轨。
可选附件：大功率机型可加装防护外罩，对应专用安装配件与固定规范。
电气安装（重点）
1. 整体接线架构

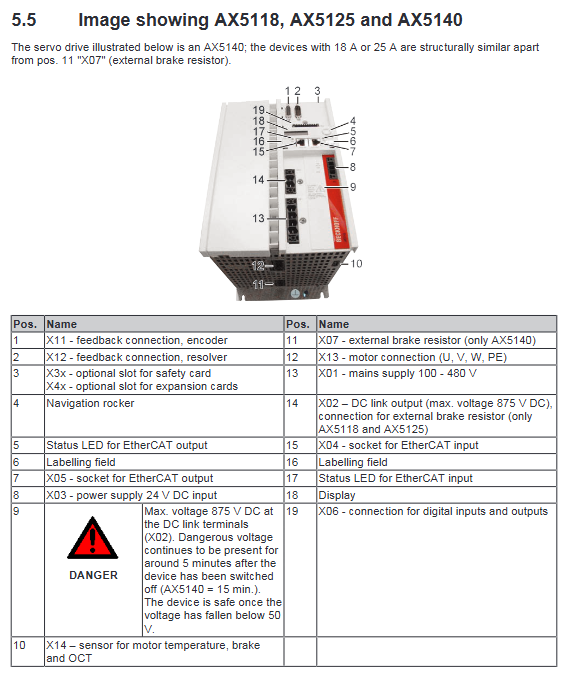

整机包含主电源、24V 控制电源、EtherCAT 总线、数字 IO、编码器 / 反馈、电机、制动电阻七大接口，所有接线必须断电操作。
2. 电源系统接线
主回路（X01）：分单相 / 三相接法，北美 UL 场景仅限接地星形电网，严格匹配保险丝规格（CE 用 gG/gL 型，UL 用 RK5 型）。
24V 辅助电源（X03）：分为系统电源和外设 / 制动器电源两路，可独立供电或短接共用；断电时可搭配 UPS 实现轴安全停止，防止负载坠落。
直流母线（X02）：支持多驱动器直流母线并联（仅 60A 以上大功率机型可组 DC 链路），实现能量互济；小功率机型禁止与大功率混联。
保险丝选型：区分单机、多机系统，提供单相 / 三相、不同机型的额定保险丝参数。
3. 多驱动器系统连接
AX-Bridge 快速连接模块（AX5901/AX5911）：用于小功率机组，快速串联供电、直流母线与 24V，母线载流上限 85A，简化布线。
无桥串联：使用线缆直连，连接器载流有限，仅适用于小电流系统。
DC 链路群组（60A + 机型）：大功率机组专用，需共用主接触器、配套直流保险丝、进线电抗器，明确母线均压、能量分配规则。
UL 合规系统：北美场景需遵循专属接线与保护方案。
4. 功能接口接线
EtherCAT（X04/X05）：标准 RJ45 接口，Cat5 及以上网线，串型拓扑，单段最长 100m，自动识别直通 / 交叉线。
数字 IO（X06）：24V 电平，多路输入 + 1 路可配置输出，提供多款配套插头（带 / 不带指示灯），用于限位、使、故障、急停等信号。
反馈接口（多组 D-SUB 接口）
X11/X21：高分辨率编码器，支持 EnDat、BiSS、Hiperface、1Vpp、TTL；
X12/X22：Resolver 旋转变压器、霍尔传感器；
X14/X24：OCT 单线缆反馈、电机温度检测、制动器接线；
手册罗列主流品牌编码器（海德汉、亨士乐、库伯勒等）参数与引脚定义。
电机接线（X13/X23）：三相 UVW+PE，区分星型 / 三角接法，标注端子扭矩、屏蔽接地要求。
制动电阻：小功率内置制动，大功率全系外接；明确不同机型制动电阻最小阻值、连续 / 峰值制动功率，接线端子与安全距离要求。
5. 线缆与 EMC 要求
动力线、信号线分槽敷设，屏蔽层单点接地；
定义不同电机线缆最大长度，长线场景必须搭配电机电抗器、进线滤波器，否则触发 EMC 干扰、设备故障。
EtherCAT 通讯体系
EtherCAT 状态机：标准五状态（Init→Pre-Op→Safe-Op→Op→Boot），Op 为正常运行状态，Boot 仅用于固件升级。
看门狗：过程数据看门狗默认 100ms，通讯中断自动切安全状态，超时时间可配置。
CoE（CANopen over EtherCAT）：通过索引 + 子索引管理参数，分为设备信息、过程数据、电机 / 控制参数三大分区；支持参数掉电存储、启动列表批量加载。
分布式时钟（DC）：支持高精度同步，满足多轴联动、电子凸轮等场景。
配件系统
手册详细介绍全系选配件，包含用途、参数、安装与集成方式：
AX-Bridge：多轴快速供电连接模块；
制动模块 AX5021：外接制动拓展，适配大功率系统；
编码器卡 AX5701/5702/5721：拓展反馈接口，适配特殊编码器；
AX5801 安全卡：集成 TwinSAFE 安全功能，实现急停、安全停止（1 类停止），满足机械安全标准；
外部制动电阻 AX2090-BW5x：不同功率规格，对应安装与接线；
进线电抗器、滤波器、浪涌抑制器：抑制干扰、保护电网与驱动器；
专用电机 / 反馈线缆、电机电抗器：配套布线与长线使用。
调试、组态与运行功能
1. 软件环境
兼容TwinCAT 2 / TwinCAT 3，依赖 TwinCAT NC（运动控制）+ TwinCAT PLC，配套 **TwinCAT Drive Manager（TCDM）** 完成驱动器参数、电机配置。
2. 完整调试流程
工程创建与硬件扫描：选择目标控制器，进入 Config 模式扫描 EtherCAT 设备，自动识别 AX5000；
电机与反馈配置：
自带电子铭牌：自动读取电机参数；
第三方 / 无铭牌电机：手动录入电机类型、额定电压 / 电流、极数、接法、温度传感器等参数，支持自建电机参数库；
编码器配置：按型号选择接口类型（Resolver、1Vpp、TTL 等），设置分辨率、计数方向；
轴关联：将驱动器通道绑定 NC/CNC 逻辑轴，设置电子齿轮、缩放系数、速度 / 加减速参数；
换相校准：分为旋转电机、直线电机，支持Wake&Shake寻相、手动换相偏移校准，是运行前提；
环路整定：调试速度环、位置环 PID，抑制振荡，提升跟随性能；
手动试运行：点动、定位测试，验证运转、限位、制动功能。
3. 电机支持与运行模式
兼容电机：同步伺服、异步电机、直线电机、力矩电机；异步电机支持 V/F 开环、电流闭环两种模式。
换向方式：针对旋转 / 直线电机提供多种换相方案，标注换相错误（F2A0）的排查方法。
OCT 单线缆技术：一体化电机反馈方案，简化接线，标注使用前提。
制动器管理：通过 IDN 参数配置电机抱闸时序，配合轴启停逻辑。
4. 第三方电机适配
专门说明第三方电机的调试要点：旋转方向校验、换相偏移计算、增量编码器寻相设置，以及不同编码器（Resolver、绝对值、增量型）的差异化配置。
故障诊断、维护与固件
1. 诊断方式
硬件指示灯：EtherCAT 状态灯、故障灯，快速判断通讯、硬件故障；
过程数据与状态字：读取轴运行状态、跟随误差、温度；
CoE 诊断寄存器 + 故障码：细分通讯、编码器、电机、换相、参数类故障，附典型故障解读（如 F4A5、F707、F107 等）。
2. 典型故障与排查
涵盖反馈异常、通讯中断、换相错误、参数非法、超速、过载、EMC 干扰等常见问题及解决办法。
3. 维护与固件
日常维护：设备本体免维护；仅需定期清理风扇、通风口；清洁使用异丙醇，禁止喷淋浸泡。
长期存放（超 5 年）：直流母线电容需重新赋能，方可上电。
固件升级：支持单台 / 批量升级，区分控制器固件、FPGA 固件，升级步骤与兼容性说明；
恢复出厂：通过 CoE 参数复位所有配置。
