BECKHOFF EL30xx 系列 12 位模拟量输入端子手册
时间: 2026-06-09浏览次数：
BECKHOFF EL30xx 系列 12 位模拟量输入端子手册
BECKHOFF EL30xx 系列 12 位模拟量输入端子手册
全系列产品分类与核心参数
EL30xx 为12 位分辨率模拟量输入模块（内部 12 位，通讯输出转为 16 位格式），按信号类型、接线方式（单端 / 差分）、通道数量分为 6 大子系列，通道数包含 1/2/4/8 路，所有模块物理尺寸统一：15×100×70mm（安装宽度 12mm），防护等级 IP20，工作温度 **-25℃~+60℃（扩展温区），存储温度-40℃~+85℃**，相对湿度≤95%（无凝露）。
1. 六大子系列功能与参数总览
（1）EL300x 系列：±10V 单端输入
型号：EL3001 (1 路)、EL3002 (2 路)、EL3004 (4 路)、EL3008 (8 路)
信号范围：-10 V ~ +10 V，输入阻抗＞130 kΩ
采样：默认 50Hz 滤波，单路典型转换时间 0.625ms，8 路 1.25ms，滤波截止频率 1kHz
精度：0~55℃下误差＜±0.30% 全量程，扩展温区＜±0.5%
特点：单端输入，无内置传感器供电。
（2）EL301x 系列：0~20 mA 差分输入
型号：EL3011 (1 路)、EL3012 (2 路)、EL3014 (4 路)
信号范围：0 ~ 20 mA，内部阻抗约 85Ω+ 二极管压降
共模电压最大 10V，每路独立报错指示灯，可检测断线、超量程。

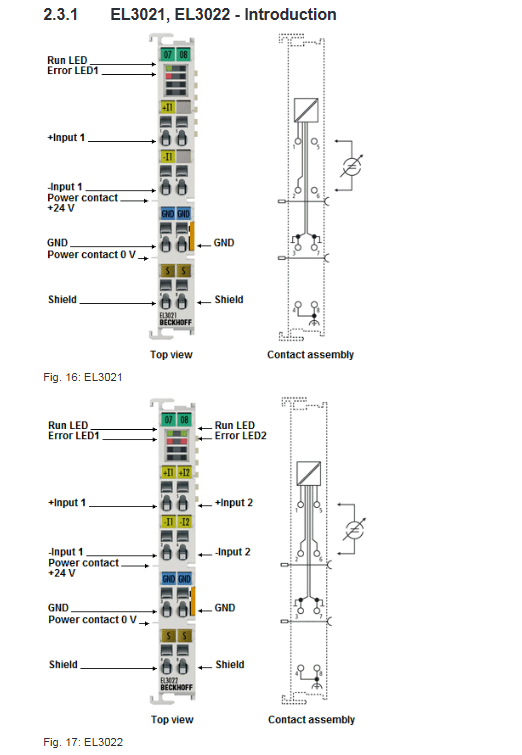

（3）EL302x 系列：4~20 mA 差分输入
型号：EL3021 (1 路)、EL3022 (2 路)、EL3024 (4 路)
信号范围：4 ~ 20 mA（工业标准电流信号），差分接线，标配断线、超量程检测；
电气、时序参数与 EL301x 一致。
（4）EL304x 系列：0~20 mA 单端输入
型号：EL3041 (1 路)、EL3042 (2 路)、EL3044 (4 路)、EL3048 (8 路)
信号：0~20mA 单端输入，端子可对外为两线制传感器供电，带过载报警。
（5）EL305x 系列：4~20 mA 单端输入
型号：EL3051 (1 路)、EL3052 (2 路)、EL3054 (4 路)、EL3058 (8 路)
信号：4~20mA 单端输入，支持 2/3/4 线制传感器，内置 24V 供电回路，适配现场主流变送器；
具备断线、超量程硬件指示灯。
（6）EL306x 系列：0~10V / 0~30V 单端输入
型号：EL3061 (1 路)、EL3062 (标准 0~10V / 特殊 0~30V)、EL3064 (4 路)、EL3068 (8 路)
基础款：0~10V，EL3062-0030 特殊版本支持0~30V高压输入；
输入阻抗＞130 kΩ，其余时序、精度同全系标准。
2. 通用电气特性
供电：由 E-Bus 总线供电，典型功耗 130mA；
电气隔离：E-Bus 与现场侧隔离电压 500V；
通讯：全系不支持分布式时钟 (DC)；
过程数据：每路默认 2 字节状态 + 2 字节数值，无需额外地址配置，即插即用。
EtherCAT 通讯基础
1. 布线与硬件要求
线缆：使用 Cat5 及以上网线，采用 RJ45 接口，仅使用 4 根信号线，设备间最大距离100m；支持直通 / 交叉网线（自动识别）；
E-Bus 总线：总线耦合器最大输出 2A，电流不足时需加装 EL9410 等馈电端子，整段端子必须共地。
2. 看门狗（Watchdog）机制
内置SM 同步管理器看门狗、PDI 过程数据看门狗，默认超时 100ms：
通讯中断时自动将设备切至安全状态；
可在 TwinCAT 中配置超时倍数与时间，调节范围 0~170 秒。
3. EtherCAT 状态机
设备上电依次切换 5 种标准状态，为通讯、运行提供分级管控：
Init：初始化，无任何通讯；
Pre-Op：仅邮箱通讯可用，无周期过程数据；
Safe-Op：过程数据正常刷新，输出锁定在安全态；
Op：正常运行，全功能启用（工作主状态）；
Boot：固件升级专用，正常工况禁止使用。
4. CoE 接口（CANopen over EtherCAT）
核心参数配置接口，采用索引 + 子索引（十六进制） 管理参数：
0x1000 段：设备名称、厂商、序列号等只读身份信息；
0x6000/0x7000：周期过程数据 PDO；
0x8000 段：模拟量滤波、量程、校准等运行参数；
附加功能：支持 NoCoEStorage（关闭参数掉电保存，保护 EEPROM）、启动列表（上电自动加载参数）。
5. 分布式时钟（DC）
EL30xx 全系不支持 DC 同步，无需配置时钟相关参数。
机械安装与接线规范
1. ESD 静电防护
操作前必须释放人体静电，禁止触碰端子弹片；总线末端需安装 EL9011/EL9012 端盖，保证防护与防静电效果。
2. 导轨安装
安装基座：标准 35mm DIN 导轨，导轨需可靠接地；
拆装：断电后拉动橙色卡扣解锁，禁止硬掰；模块之间紧密拼接无间隙；
机械加固：高振动场景需固定导轨，单串模块数量受限，满足 EN 60068 振动 / 冲击标准。
3. 接线规则
端子类型：全系采用免螺丝弹簧端子，适配 0.08~2.5mm² 线缆；
屏蔽要求：模拟信号线必须使用屏蔽双绞线，屏蔽层单点接地；
电流信号专项要求（0/4~20mA）：严格控制共模电压 Ucm，超出 10V 会导致测量错误；1/2 路模块内部 GND 可外接电位，4 路模块 GND 与电源 0V 短接，禁止高低侧传感器混用；
供电：现场传感器供电回路需匹配 SELV 安全超低电压规范。

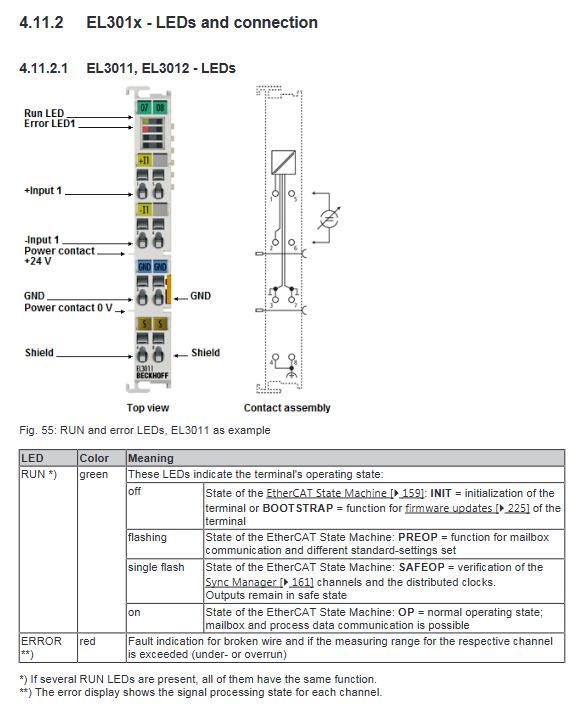

4. LED 状态指示
分为RUN 运行灯（绿色） 和ERROR 故障灯（红色），全系列逻辑统一：
RUN 灭：Init/Boot 状态；
RUN 闪烁：Pre-Op 状态；
RUN 单闪：Safe-Op 状态；
RUN 常亮：正常 Op 状态；
ERROR 亮：对应通道断线、超量程、硬件故障。
5. 特殊工况认证要求
ATEX 防爆：标准温区 0~55℃、扩展温区 - 25~60℃，设备需装入≥IP54 外壳，带电状态禁止插拔接线；
UL 认证：需搭配 4A 保险丝或 NEC Class2 电源，禁止接入电信线路。
TwinCAT 组态与调试（支持 TwinCAT 2 / TwinCAT 3）
1. 前置准备
驱动：PC 网卡安装 TwinCAT 实时以太网驱动，区分正确 / 错误配置；
ESI 文件：EtherCAT 设备描述文件，需定期更新，可通过软件内置工具在线升级；
两种组态模式：
离线组态：无硬件时提前规划配置；
在线组态：连接硬件后自动扫描识别模块。
2. 标准组态流程
进入 TwinCAT，新建项目并绑定 EtherCAT 主站网卡；
在线扫描 / 离线手动添加 EL30xx 模块；
选择 PDO 过程数据模式（标准 / 紧凑）；
配置 CoE 参数：滤波、量程、上下限、校准参数；
变量关联、编译、激活配置，启动 PLC 运行。
3. 过程数据与运行模式
1. 两种 PDO 格式
标准模式：每路传输 2 字节数值 + 2 字节状态字（含超量程、欠量程、错误位）；
紧凑模式：仅传输 2 字节测量数值，精简总线负载。
2. 三大运行模式
FreeRun（默认）：滤波开启，采样由定时器触发，更新周期随滤波变化；
Synchron（帧触发）：关闭滤波，跟随 EtherCAT 周期通讯，响应更快；
DC 模式：EL30xx 不支持，不可启用。
3. 数字滤波器
内置 FIR（50Hz/60Hz 陷波）、IIR 两种滤波器，50Hz FIR 滤波对工频干扰衰减＞50dB，滤波参数全局统一（仅通道 1 索引可配置），滤波开启会延长采样时间。
4. 数据换算与校准
数据流向：ADC 原始数据→滤波→厂商校准→用户校准→用户缩放→最终过程数据；
支持厂商出厂校准+用户自定义校准，可设置偏移、增益参数；
量程判定：内置超量程、欠量程检测，触发后状态字 + 故障灯同步报警，数值自动限幅。
5. 编程支持
兼容 IEC 61131-3 全编程语言（ST、LD、FBD、IL、SFC 等），可实现模拟量采集、阈值判断、报警逻辑。
故障诊断、维护与固件
1. 三级诊断方式
硬件 LED：快速定位通道故障、通讯状态；
过程数据状态字：读取超量程、欠量程、硬件错误；
CoE 诊断寄存器：查看温度、原始 ADC 值、详细故障码。
2. 常见故障及原因
通讯异常：网线损坏、E-Bus 供电不足、看门狗超时、设备状态异常；
测量不准：共模电压超标、屏蔽不良、滤波参数不当、校准偏移；
报警常亮：传感器断线、信号超出量程、接线错误。
3. 固件与设备维护
固件分类：控制器固件（.efw）、FPGA 固件（.rbf），支持单 / 批量升级；
恢复出厂：通过 CoE 索引执行参数复位；
备件替换：高修订版本模块可直接替代低版本，无需重新组态。
