Beckhoff EL70x7 系列步进电机 EtherCAT 端子手册
Beckhoff EL70x7 系列步进电机 EtherCAT 端子手册
产品概述（EL7037 & EL7047）
EL70x7 包含两款核心型号，均为单通道步进电机 EtherCAT 运动端子，支持矢量控制、增量编码器、64 细分微步，区分电压、电流与功率等级。
1. 核心参数对比
参数项 EL7037 EL7047
额定供电 24VDC（-15%/+20%） 8~48VDC
输出电流（无风扇） 1.5A 5A
输出电流（配 ZB8610 风扇） 3.0A 6.5A
应用定位 小功率步进电机 中功率步进电机
尺寸 15mm×100mm×70mm（安装宽 12mm） 27mm×100mm×70mm（安装宽 24mm）
重量 约 60g 约 105g
E-Bus 功耗 典型 100mA 典型 140mA
编码器最大脉冲 400k 脉冲 / 秒（4 倍频） 400k 脉冲 / 秒（4 倍频）
步频可选 1000/2000/4000/8000/16000 整步 / 秒 同左
微步 最高 64 倍（随转速自动切换） 最高 64 倍
电气隔离 500V（E-Bus 与信号侧） 500V
工作温度 0℃~+55℃，存储 - 25℃~+85℃ 同左
防护等级 IP20 IP20
认证 CE、EAC、UKCA、cULus 同左
2. 通用硬件配置
接口：2 路限位数字输入、1 路可配置刹车输出（0.5A）、增量编码器接口（A/B/Z 相 + 锁存）；
驱动特性：电流环频率约 30kHz，输出具备过载、短路、过温保护；
接线方式：免螺丝弹簧端子，适配 0.08~2.5mm² 线缆；
指示灯：电源、运行、编码器、电机相故障、报警、使能、转向等状态 LED，直观诊断。
核心控制技术原理
EL70x7 提供三大控制模式，适配不同电机与应用场景，核心围绕步进电机驱动优化。
1. 步进电机基础
设备适配两相混合式步进电机（工业主流），电机参数（步角、电感、反电动势、转动惯量、齿槽转矩）直接影响运行稳定性。文档给出电机选型、参数测算、负载匹配的完整流程。
2. 三大工作模式
（1）标准模式（通用型）
适配：所有两相步进电机（第三方 / 倍福电机均可）；
原理：正弦 / 余弦电流驱动，最高 64 细分微步，传统步进驱动架构；
特点：动态性能优秀，成本低；缺点是低速易谐振、空载易失步。
（2）磁场定向控制（扩展模式）
限制：仅支持倍福 AS10xx 系列步进电机，需搭配增量编码器（最低 4000 脉冲 / 转）；
原理：通过派克变换解耦励磁与转矩电流，将步进电机等效为伺服电机；
优势：彻底消除谐振、杜绝失步、负载自适应降流、功耗与发热大幅降低，动态接近伺服；
前置要求：上电需执行换相校准（电机小幅正反转）。
（3）无传感器模式
限制：仅支持倍福 AS10xx 电机，无需编码器；
原理：通过检测电机反电动势估算转速与负载，实现负载自适应控流；
运行规则：低速自动切换为标准模式，达到设定切换转速后启用无传感器控制；
特点：省去编码器成本，能效高；缺点是动态性能略有下降，切换瞬间存在轻微机械抖动。
3. 辅助功能
微步：最高 64 倍细分，自动随转速切换，提升定位精度与运行平顺性；
负载角检测、失步检测：可通过编码器 / 反电动势实现故障诊断；
扭矩降载：静止时自动降低电机电流，减少发热。
EtherCAT 通讯基础
1. 硬件布线要求
线缆：使用 Cat5 及以上网线，设备间最大线缆长度100m，采用 RJ45 接口；
接线：仅使用网线 4 根信号线，支持直连 / 交叉线（自动识别）；
E-Bus 总线：总线耦合器最大输出 2A 电流，电流不足时需加装 EL9410 等馈电端子，所有端子需共地。
2. 看门狗（Watchdog）
设备配备SM 同步管理器看门狗和PDI 过程数据看门狗（默认 100ms），通讯中断时自动将输出置安全状态，可在 TwinCAT 中配置超时时间。
3. EtherCAT 状态机
标准 5 种运行状态，上电依次切换：
Init：初始化，无通讯；
Pre-Op：邮箱通讯可用，无过程数据；
Safe-Op：过程数据通讯正常，输出锁定在安全态；
Op：正常运行，全功能启用（工作主状态）；
Boot：固件升级专用，禁止正常使用。
4. CoE 接口（CANopen over EtherCAT）
作用：设备参数配置、读写诊断数据，参数以索引 + 子索引（十六进制）形式管理；
分区：
0x1000 段：设备身份、版本、序列号等只读信息；
0x6000/0x7000：过程数据 PDO；
0x8000 段：电机、控制核心参数（读写）；
数据存储：支持 NoCoEStorage 功能，可关闭参数掉电保存，避免 EEPROM 频繁擦写损坏；
启动列表：可预存参数，设备上电自动加载，更换端子无需重新配置。
5. 分布式时钟（DC）
EtherCAT 分布式时钟，同步精度＜100ns，单位 1ns，满足多轴同步运动需求。
安装与接线规范

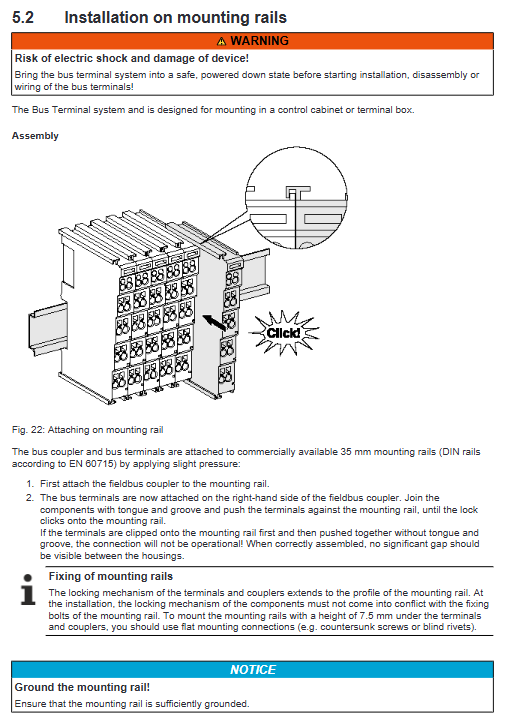

1. 机械安装
导轨：标准 35mm DIN 导轨，导轨必须可靠接地；
拆装：端子带橙色解锁卡扣，断电后推拉解锁，禁止硬掰；
静电防护（ESD）：操作前接地，禁止触碰弹片，总线末端需加装 EL9011/EL9012 端盖；
安装姿态：无风扇时水平安装、底部通风，上下预留≥20mm 空间；加装风扇后可支持其他安装角度；
机械强度：高振动场景需固定导轨、限制端子串长度，满足 EN 60068 振动 / 冲击标准。
2. 接线规则
供电要求：必须使用SELV/PELV 安全超低电压电源，负载回路同样遵循 SELV 规范；
电机接线：严格区分 A1/A2、B1/B2 两相绕组，禁止跨相接线，否则烧毁驱动；支持单 / 双极步进电机；
屏蔽：编码器、信号线必须使用屏蔽双绞线，屏蔽层单点接地；
保险丝：负载回路保险丝需限制短路电流为额定电流的 3 倍（最长 1 秒）；
制动处理：短减速斜坡工况，需搭配 EL9576 制动斩波器吸收回馈能量。
3. 端子引脚与 LED
EL7037/EL7047 分别定义编码器、电机、限位、电源引脚，文档附详细引脚图与接线示例；
LED 状态：区分运行、编码器、电源、使能、警告、相故障等，红灯代表硬件故障，黄灯为告警，绿灯为正常状态。
4. 废弃处理
设备属于电子废弃物，需遵循当地电子垃圾法规回收，禁止随意丢弃。
TwinCAT 组态与调试（核心操作）
兼容TwinCAT 2和TwinCAT 3两大版本，支持离线组态（提前配置）、在线扫描（自动识别硬件）两种模式。
1. 前置准备
实时驱动：PC 网口需安装 TwinCAT 实时以太网驱动，区分正确 / 错误驱动配置；
ESI 文件：EtherCAT 设备描述文件，需及时更新，TwinCAT 内置 ESI 升级工具；
离线 / 在线区分：离线 = 无硬件提前编程；在线 = 连接硬件后扫描组态。
2. 组态流程
添加 EtherCAT 设备：在 I/O 设备中添加 EtherCAT 主站，绑定网卡；
扫描端子：在线模式自动识别 EL7037/EL7047，离线手动选择设备型号与修订版；
PDO 配置：预定义多种过程数据方案（速度控制、位置控制、定位接口等），按需选用；
NC 轴集成：将端子关联到 TwinCAT NC 轴，实现伺服式定位控制（支持点位、连续运动）。
3. 核心参数配置（CoE 寄存器）
电机基础参数：额定电压、线圈电阻、电感、反电动势、整步数、编码器分辨率；
控制参数：最大电流、静止降流、步频（速度范围）、反馈类型（内部计数 / 外置编码器）；
控制环参数：电流环、速度环、位置环 PID；
缩放系数、参考速度、跟随误差、死区等 NC 轴参数校准。
4. 五大运行模式配置（CoE 0x8012:01 选择）
| 运行模式 | 适配电机 | 编码器要求 | 核心特点 |
| 自动模式（默认） | 全部 | 可选 | 自动切换速度 / 位置模式，推荐常规使用 |
| 直接速度模式 | 全部 | 可选 | 循环给定速度，动态好 |
| 位置控制器模式 | 全部 | 可选 | 循环给定位置，用于定位 |
| 扩展速度模式 | 倍福 AS10xx | 必须 | 矢量控制，低谐振、节能 |
| 扩展位置模式 | 倍福 AS10xx | 必须 | 矢量定位，无失步 |
| 无传感器速度模式 | 倍福 AS10xx | 无需 | 省编码器，中高速运行 |
5. 程序与案例
支持 IEC 61131-3 全编程语言（ST、LD、FBD 等）；
提供完整例程：包含轴使能、点动、绝对定位、速度运行、状态监控，搭配可视化界面；

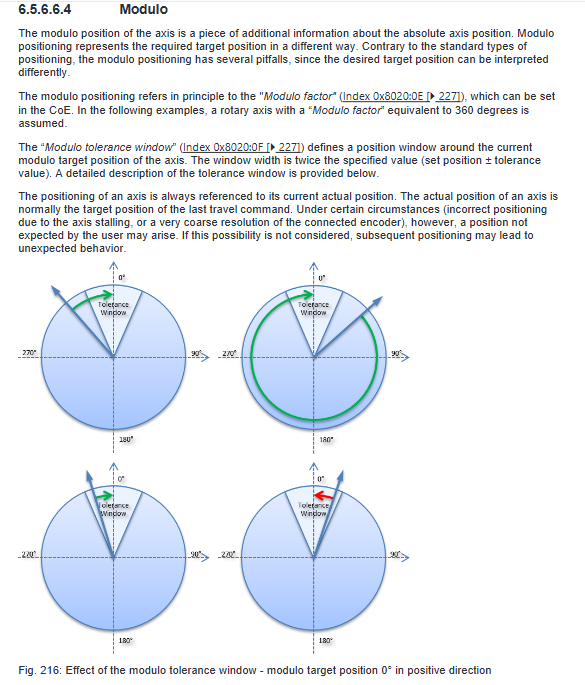

无需 NC 授权时，可使用定位接口，由端子本地闭环，降低控制器负载。
故障诊断与维护
1. 诊断体系
LED 诊断：快速判断电源、使能、相短路 / 过温、编码器故障；
过程数据诊断：读取轴状态、跟随误差、负载、同步错误等；
CoE 诊断寄存器：查看详细故障码、温度、运行数据。
2. 常见故障
通讯故障：检查网线、EtherCAT 状态机、看门狗配置；
电机故障：过温、短路、缺相、失步、谐振；
编码器故障：脉冲丢失、接线错误、计数异常。
3. 固件与维护
固件升级：区分控制器固件（.efw）、FPGA 固件（.rbf），支持单 / 多设备批量升级；
恢复出厂：通过 CoE 寄存器恢复设备默认参数；
备件兼容：高修订版本设备可直接替代低版本。
