Eaton XV-102-L 系列工业触摸屏 HMI
时间: 2026-04-27浏览次数：
Eaton XV-102-L 系列工业触摸屏 HMI
Eaton XV-102-L 系列工业触摸屏 HMI
Eaton XV-102-L 系列工业触摸屏 HMI（可选集成 PLC）的官方操作手册，2024 年 4 月发布，覆盖3.5/5.7/7.0 英寸三款尺寸，采用电阻式触控与800MHz RISC 处理器，标配以太网、USB、SD 卡接口，可选RS-232/485、CAN，支持CODESYS编程，满足UL、CE、DNV-GL 船级、ATEX Zone 22认证，详细说明安全规范、安装接线、调试、接口定义、故障排查、维护保养全流程，适用于工业自动化设备监控与控制。
硬件配置与规格
1. 尺寸与显示
尺寸 分辨率 外观比例 重量
3.5 英寸 320×240（QVGA） 4:3 0.3kg
5.7 英寸 640×480（VGA） 4:3 0.6kg
7.0 英寸 800×480（WVGA） 16:9 0.6kg
显示：64k 色，亮度250cd/m²，LED 背光寿命40000 小时
触控：4 线电阻式触控，支持手指 / 手写笔操作
2. 核心硬件
处理器：32 位 RISC 800MHz
内存：DRAM 512MB，内置存储4GB，NVRAM 125KB
时钟：内置锂电池备份，断电续航10 年（25℃）

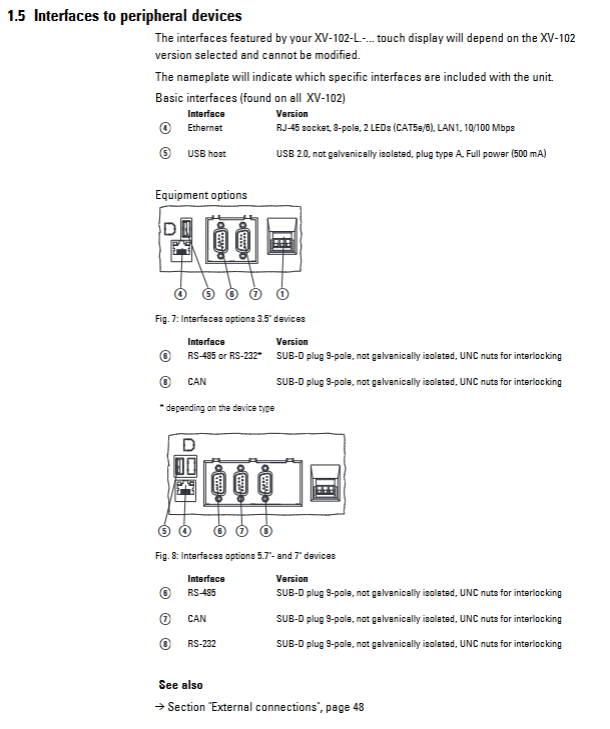

3. 接口配置（标配 + 可选）
接口类型 规格
以太网 10/100Mbps，RJ45，CAT5e/6
USB Host USB 2.0，500mA，非电气隔离
SD 卡 支持 SD/SDHC，SDA 2.0
RS-232 9 针 D-Sub，非隔离
RS-485 9 针 D-Sub，非隔离，最远 1200m
CAN 9 针 D-Sub，支持 CANopen/J1939
4. 电气参数
供电：24VDC SELV/PELV，范围19.2~30.0VDC
功耗：3.5 英寸 **≤5W**；5.7/7 英寸 **≤7W**
保护：内置保险丝、反极性保护、无电气隔离
启动冲击电流：≤1.5A²s
安全规范（强制要求）
人员资质：仅限符合EN 50110-1/-2的持证电工操作
操作前：必须断电、挂牌、验电、接地、短接
接地：功能接地FE 必须接保护地 PE或等电位连接
禁忌：
禁止用于安全相关功能（急停、防护等）
禁止在易爆环境（除 Zone 22 外）使用
禁止带电插拔通讯接口
静电：操作前释放人体静电，防止损坏元件
安装要求
安装方式：前面嵌入式安装，横屏 / 竖屏均可
面板厚度：2mm ≤ d ≤5mm，平面度≤0.5mm
固定支架：
3.5 英寸：4 个
5.7 英寸：6 个
7.0 英寸：8 个
散热：自然对流，四周预留 **≥30mm** 通风空间
环境：
运行温度：0~50℃
存储温度：-20~60℃
湿度：10%~95%RH，无凝露
防护等级：前面IP65，背面IP20，NEMA 4X/12
接线与通讯
电源接线：3 针端子，+24V / 0V / FE，扭矩0.6~0.8Nm
通讯线缆：全部使用屏蔽线缆，屏蔽层单端接地
以太网：最大线长100m，避免受力与震动
RS-485：最远1200m，两端接120Ω终端电阻

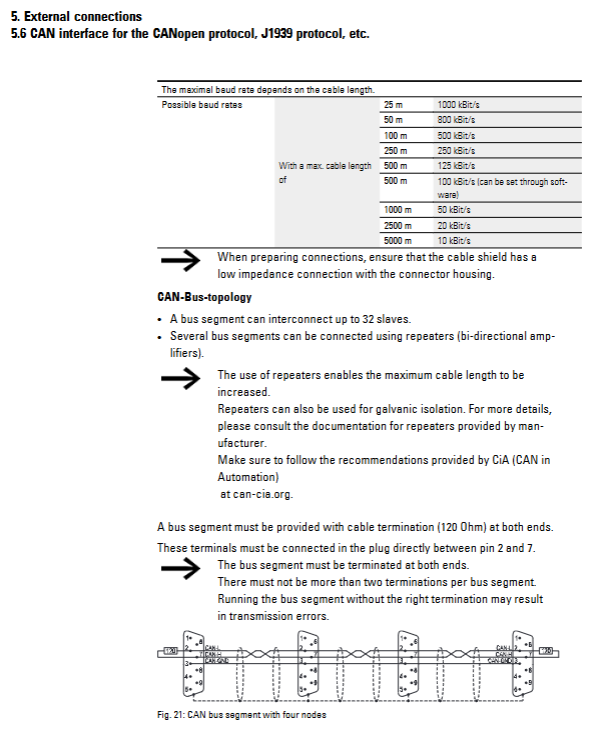

CAN：最远5000m（低速），两端 120Ω 终端
调试与运行
上电启动：无电源开关，通电即启动
初始设置：配置系统参数、安装可视化 / PLC 软件
触控校准：响应异常时需重新校准
存储：SD 卡仅在断电时插拔，避免频繁写入
故障与维护
1. 常见故障
故障现象 原因 解决方法
无法开机 无 24VDC、接线错误 检查电源与极性
触控失灵 未校准、功能关闭 校准触控、开启功能
通讯异常 线缆未屏蔽、接地不良 更换屏蔽线、规范接地
2. 维护保养
清洁：软布擦拭，禁止尖锐物、溶剂、液体侵入
电池：内置锂电池免维护，报废需专业处理
存储：避光、防潮、防震动，使用原包装
认证与合规
安规：UL508、CE、IEC/EN 60950、IEC/EN 61131-2
船级：DNV-GL（需加装电源滤波器）
防爆：ATEX Zone 22，II 3D Ex tc IIIC T70℃ IP6x
EMC：工业环境抗干扰，符合EN 61000-6-2/-4
关键问题
问题 1：XV-102-L 系列的供电要求是什么？接错会有什么保护？
答案：供电为24VDC SELV/PELV，有效范围19.2~30.0VDC；设备具备反极性保护与内置保险丝，接反正负极不会立即损坏，但必须严格按端子定义接线。
问题 2：该设备安装时的固定与防护要求有哪些？
答案：前面嵌入式安装，面板厚度2~5mm；3.5/5.7/7 英寸分别用4/6/8个固定支架；正确安装密封圈可达到前面 IP65防护，仅适用于室内干燥环境。
问题 3：XV-102-L 的通讯接口分别支持最远传输距离是多少？有什么布线要求？
答案：以太网100m，RS-4851200m，CAN 最远5000m（低速）；所有通讯线必须用屏蔽线缆，屏蔽层就近接地，避免与动力线同线槽敷设。
