Omron FZ5 系列视觉系统
时间: 2026-04-27浏览次数：
Omron FZ5 系列视觉系统
Omron FZ5 系列视觉系统
欧姆龙 FZ5 系列视觉系统的产品规格手册，核心介绍高精度定位与检测的视觉系统配置、控制器 / 相机 / 线缆 / 镜头等硬件型号与参数、接口通信、处理功能、尺寸安装及使用规范，支持2/4 相机接入、EtherNet/IP等多协议通信，覆盖30 万 / 200 万 / 500 万像素相机与丰富检测算法，适用于工业自动化高精度视觉检测场景。
1. 产品定位与核心优势
FZ5 系列是欧姆龙工业高精度视觉检测系统，面向自动化产线定位、尺寸测量、缺陷检测、条码识别等场景。
支持高精度物体定位与测量结果单位转换
接口易集成，支持EtherNet/IP、无协议以太网、PLC Link
程序可扩展，设置简便，适配多相机协同工作
2. 系统配置
核心设备：FZ5 传感器控制器、相机、光源、光源控制器、工业交换机
通信线缆：超五类及以上屏蔽双绞线 (STP)、RJ45 接口
控制方式：PLC I/O 控制、PC 端配置、触发传感器输入
3. 核心硬件型号与参数
（1）传感器控制器（按性能分类）
类型 型号 相机数 输出类型 特点
高速集成 LCD FZ5-1100/1105 2 NPN/PNP 高性能处理
高速箱式 FZ5-1100-10/1105-10 4 NPN/PNP 支持 4 相机
标准集成 LCD FZ5-600/605 2 NPN/PNP 通用型
标准箱式 FZ5-600-10/605-10 4 NPN/PNP 通用 4 相机
精简箱式 FZ5-L350/355 2 NPN/PNP 低成本
精简箱式 FZ5-L350-10/355-10 4 NPN/PNP 低成本 4 相机
供电：20.4–26.4VDC
工作温度：0–50℃
接口：千兆 / 百兆以太网、RS-232C、USB×4、模拟 RGB
场景存储：128 个
（2）相机（按像素与类型）
类型 像素 帧率 代表型号
数字 CCD 30 万 80fps(12.5ms) FZ-S/SC
数字 CCD 200 万 30fps(33.3ms) FZ-S2M/SC2M
数字 CCD 500 万 16fps(62.5ms) FZ-S5M2/SC5M2
高速 CCD 30 万 204fps(4.9ms) FZ-SH/SHC
小型 CCD 30 万 80fps(12.5ms) FZ-SF/SFC/SP/SPC

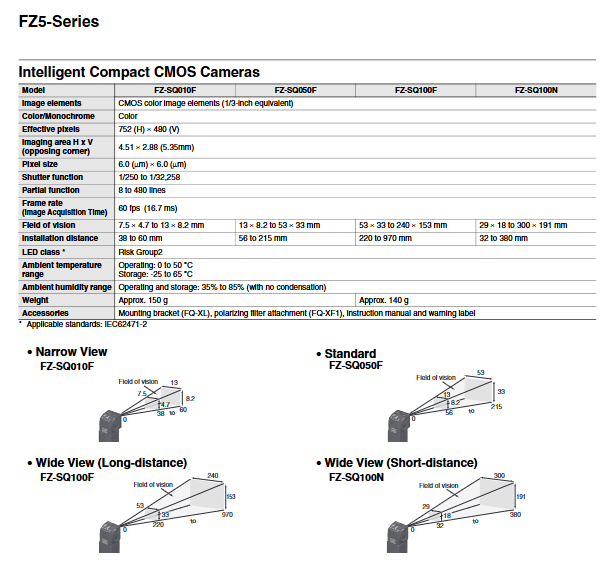

智能 CMOS 752×480 60fps(16.7ms) FZ-SQ 系列
（3）相机线缆
标准 / 耐弯 / 直角 / 长距四种类型
长度：2m/3m/5m/10m/15m
扩展单元FZ-VSJ：最大级联 3 根线，总长45m
500 万像素相机最长仅支持5m标准线
（4）镜头
1/3 英寸传感器：焦距3.5–100mm，C 接口
2/3 英寸传感器：焦距6–100mm，适配 200 万 / 500 万像素
小型相机专用：FZ-LES3/6/16/30
抗振型：适配高振动产线，固定光圈
4. 核心处理功能
搜索类：柔性搜索、敏感搜索、圆形搜索、角点检测
测量类：边缘位置 / 间距、面积重心、缺陷检测、条码 / 二维码、OCR
图像类：位置补偿、滤波、HDR、偏振变换、全景拼接
流程类：条件分支、并行处理、数据日志、结果输出
5. 配件与安装
显示器：8.4 英寸 TFT (FZ-M08)，分辨率 1024×768
存储：2G/8G USB 内存
支架：VESA 安装、桌面支架
光源：FL/FLV 系列，配套专用控制器
安装：控制器 M3/M4 孔，相机 M2/M4 孔
6. 使用与质保
质保期：12 个月
环境：湿度35%–85%，无凝露
禁止用于生命财产高风险场景
智能相机符合IEC62471-1标准
关键问题与答案
问题 1：FZ5 控制器最多可连接多少台相机？不同像素相机在连接上有何限制？
答案：FZ5 控制器分2 相机型与4 相机型，最多支持4 台相机；500 万像素相机无论哪种控制器，最多仅可连接2 台，不可接入 4 台。
问题 2：FZ5 系列相机线缆最长可扩展到多少米？哪些相机不支持长距线缆？
答案：通过FZ-VSJ 扩展单元，线缆最大总长可达45m；500 万像素相机（FZ-S5M2/SC5M2） 不支持 10m 及 15m 长距线缆，最长仅支持 5m 标准线缆。
问题 3：FZ5 系统支持哪些条码与二维码识别？核心测量功能有哪些？
答案：
条码：支持JAN/EAN/UPC、Code39、Code128、ITF等
二维码：支持Data Matrix(ECC200)、QR Code
核心测量：边缘位置 / 宽度、圆直径、面积重心、缺陷检测、字符识别、尺寸测量
