PULS QS40.241/QS40.241-C2型号24V/40A/960W单相导轨式开关电源
时间: 2026-04-27浏览次数：

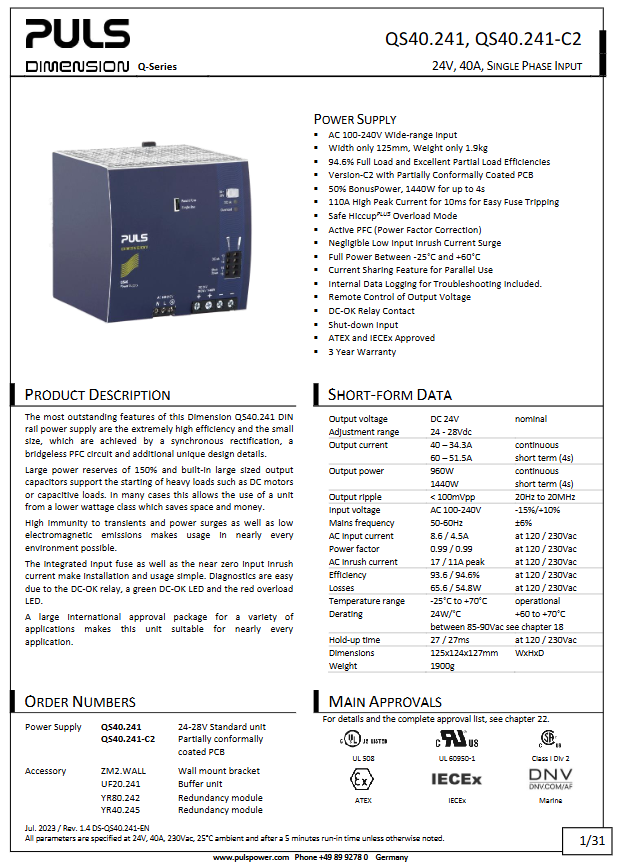

PULS QS40.241/QS40.241-C2型号24V/40A/960W单相导轨式开关电源
PULS QS40.241/QS40.241-C2型号24V/40A/960W单相导轨式开关电源
产品概述
型号：QS40.241、QS40.241-C2（C2 为 PCB 局部三防涂层）
类型：单相输入、DIN 导轨安装、工业级开关电源
核心优势：高效率、小体积、强过载能力、宽温、高可靠性
核心电气参数（关键数字加粗）
参数 规格
输出额定电压 DC 24V，可调范围 24–28V
持续输出电流 40A（24V）；34.3A（28V）
持续输出功率 960W
短时 BonusPower 60A / 1440W，持续 4s
峰值电流 110A，持续 10ms
输入电压 AC 100–240V（范围 85–264V）
效率 230V 下 94.6%；120V 下 93.6%
功率因数 0.99（全电压段）
工作温度 -25℃ ~ +70℃，60℃内满功率
尺寸 / 重量 125×124×127mm / 1.9kg
防护等级 IP20
输入特性
宽幅兼容：AC 100–240V，50/60Hz，适配 TN/TT/IT 电网
浪涌抑制：主动浪涌限制，峰值电流仅17A（120V）/11A（230V）
启动特性：启动延迟约 700–800ms，过冲 <100mV
不支持 DC 输入

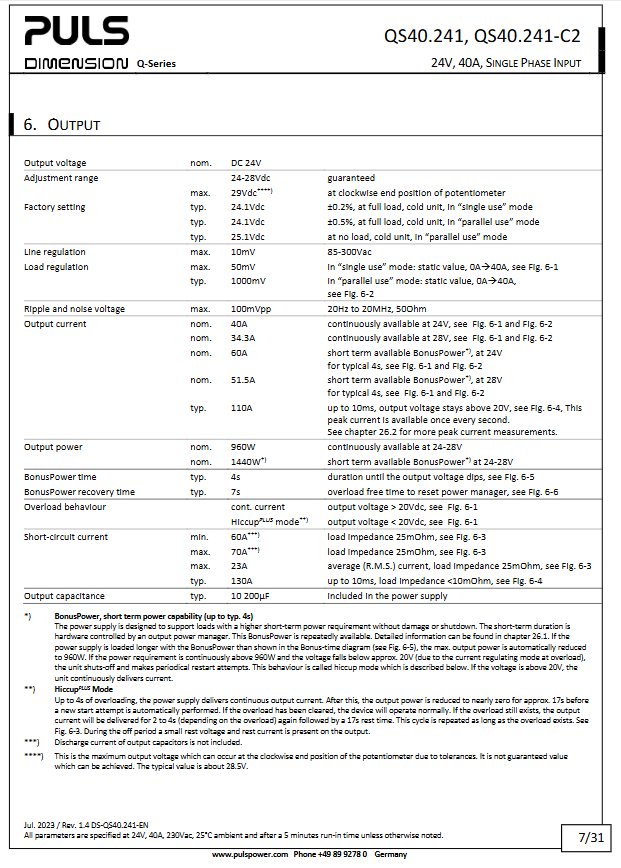

输出特性
稳压精度：负载调整率 <50mV，线性调整率 <10mV
纹波噪声：<100mVpp（20Hz–20MHz）
过载模式：HiccupPLUS
过载 < 4s：持续输出
过载 > 4s：停机约 17s 后重试
短路保护：短路电流60–70A，自动间歇重启
控制与诊断功能
DC-OK 继电器：输出电压≥90% 额定值吸合，带250ms消抖
远程关断：外部电平 / 开关控制，关机输出 <2V
远程调压：通过控制电压实现22–28V连续调节
内部数据日志：记录运行时长、温度、故障、启停次数，售后可读取
状态指示：绿色 DC-OK、红色过载 LED
保护与安全
完整保护：过压、过载、短路、过温、输入瞬变保护
隔离等级：输入 / 输出2500Vac隔离，SELV/PELV 安全低电压
防护类型：Class I 保护，必须可靠接地（PE）
漏电流：230V 下最大2.25mA（IT 电网）
环境与安装
温湿度：运行 - 25~70℃，存储 - 40~85℃，湿度 5–95% RH 无凝露
海拔：2000m内不降容，>2000m 每 1000m 降容60W
安装方式：35mm DIN 导轨（EN 60715），接线端子朝下为标准安装
散热间隙：上方40mm、下方20mm、左右5mm
抗震抗冲击：满足 IEC 60068 标准，适用于船舶与车载
认证与合规
安规：UL508、UL60950-1、CCC、KC
防爆：ATEX、IECEx，Class I Div 2/Zone 2
船级：DNV、ABS 认证
EMC：EN 61000-6-2/-4，Class B 传导辐射
环保：RoHS、REACH、WEEE
应用与扩展
并联使用：支持多台均流扩容，需切到 Parallel 模式
冗余应用：搭配 YR 系列冗余模块实现 1+1/N+1 冗余
串联使用：多台串联，总电压≤150V
电池充电：支持铅酸电池，可设 26.8–27.8V 浮充电压
缓冲扩展：搭配 UF20.241 延长断电保持时间
配件清单
配件型号 用途
ZM2.WALL 壁挂安装支架
UF20.241 直流缓冲模块
YR80.242 80A 冗余模块
YR40.245 40A 冗余模块
关键问题
问题 1：该电源的 BonusPower 与峰值电流分别是什么？有何工程价值？
答案：BonusPower 为 50% 额外功率（1440W/60A），可持续 4 秒；峰值电流 110A，持续 10 毫秒。可轻松启动直流电机、接触器等重载 / 容性负载，并快速熔断下游保险丝，避免越级跳闸。
问题 2：QS40.241 如何实现多台并联？需要注意哪些条件？
答案：将前面板跳线设为Parallel Use模式，即可自动均流；要求同型号、输出电压调至一致（±100mV）、同时上电、间距≥15mm，3 台以上输出需加 50A–63A 断路器。
问题 3：该电源在安装与环境方面有哪些强制要求？不满足会怎样？
答案：必须可靠接地（PE）、标准安装（端子朝下）、预留散热间隙；工作温度超 **60℃** 会每℃降容 24W，非标准安装会大幅缩短寿命，无接地会丧失触电保护。
