Schneider TSX 47-10/20/25 系列模块化顺序 PLC
时间: 2026-04-24浏览次数：
Schneider TSX 47-10/20/25 系列模块化顺序 PLC
Schneider TSX 47-10/20/25 系列模块化顺序 PLC
Schneider TSX 47-10/20/25 系列模块化顺序 PLC的数据手册，提供短机架 5 槽 / 标准机架 8 槽两种架构，支持直接扩展至 16 槽，最大离散 I/O 256 点，搭载2KB 内部 RAM（电池备份 5 周），支持8~32KB RAM/EPROM 程序卡，采用PL7-2 梯形图 / Grafcet 编程，具备主任务 + 快速任务双任务结构，可配计数、模拟量、UNI-TELWAY 通信模块，供电支持110/240V AC 或 24/48V DC，适用于传统顺序逻辑控制场合
产品定位与架构
TSX 47-10/20/25 是模块化顺序控制 PLC，分两种机架结构：
短机架：5 槽，适用于 TSX 47-J/20J
标准机架：8 槽，适用于 TSX 47-10/20/25
扩展能力：可加直接扩展机架，最大扩展到16 槽

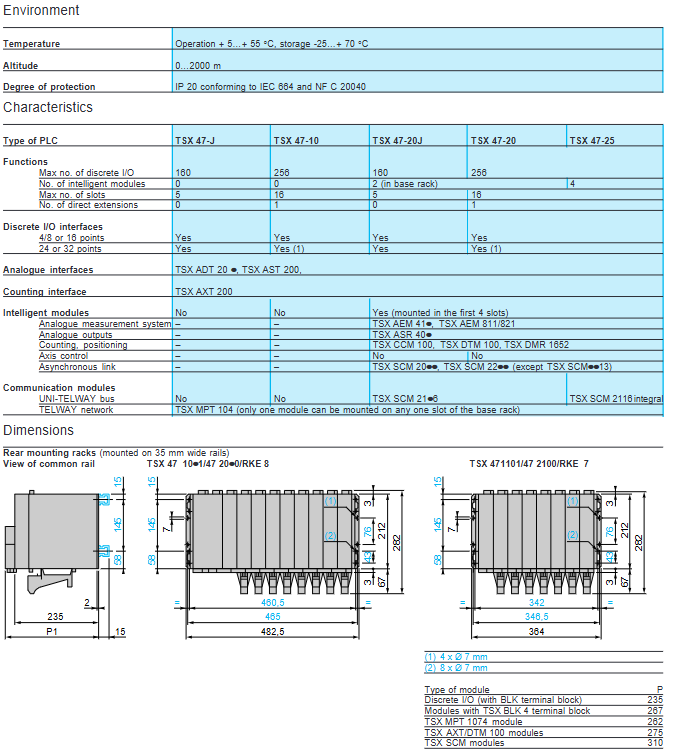

核心规格对比表
型号 最大离散 I/O 机架槽数 智能模块 直接扩展
TSX 47-J 160 5 0 0
TSX 47-10 256 16 0 1
TSX 47-20J 160 5 2 0
TSX 47-20 256 16 2 1
TSX 47-25 256 16 2 1

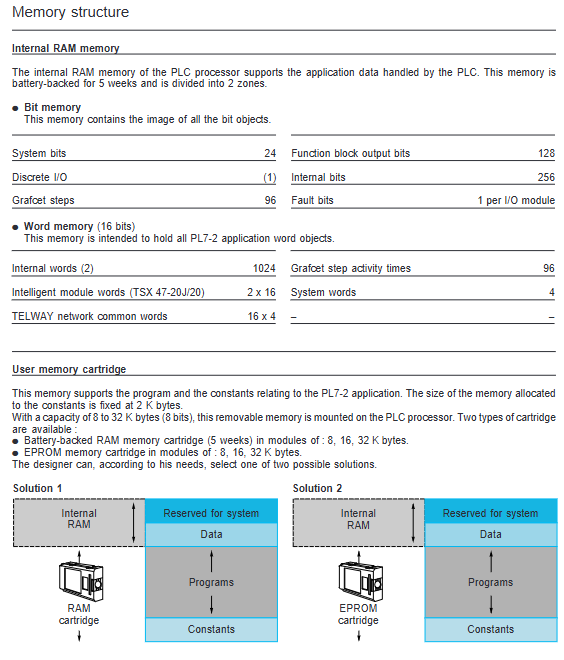

内存结构
内部 RAM
容量：2KB，电池备份5 周
分区：位内存、字内存、系统位、故障位
用户程序卡（插拔式）
类型：RAM（备份 5 周）/ EPROM
容量：8/16/32KB
常量区固定：2KB
软件与编程
编程语言：PL7-2、梯形图、Grafcet
任务结构：
主任务：非周期性，150ms 看门狗
快速任务：可选，周期5~10ms，仅梯形图
通讯：支持UNI-TELWAY总线（TSX 47-25 内置 SCM2116）
电源与安装
供电型号：
TSX SUP40：110/240V AC
TSX SUP41/42：24/48V DC
安装：35mm DIN 导轨
防护等级：IP20
环境：工作温度 **+5…+55℃**
扩展与配件
扩展机架：TSX RKE7（短）、RKE8（标准）
配件：端子、接地条、拔码工具、空槽盖板
文档：纸质手册、技术 CD（TSX CD D MTE 01E）
关键问题
问题 1：TSX 47 系列 PLC 最大支持多少离散 I/O 点？哪些型号可以达到最大值？
答案：最大支持256 点离散 I/O；可达到最大值的型号为TSX 47-10、TSX 47-20、TSX 47-25。
问题 2：TSX 47 的程序存储方案是什么？内部 RAM 与外部程序卡分别保存什么内容？
答案：采用内部 RAM + 插拔式程序卡双存储；内部 RAM保存过程数据、位 / 字变量、系统状态，电池备份5 周；程序卡保存用户程序与常量，容量8~32KB，可选 RAM 或 EPROM。
问题 3：TSX 47 的双任务结构分别是什么？各自的作用与刷新周期是多少？
答案：双任务为主任务与快速任务；主任务是非周期任务，用于顺序逻辑，看门狗150ms；快速任务是可选周期任务，用于高速信号处理，周期5~10ms，仅支持梯形图编程。
