ABB Procontic CS 31 分散式自动化系统说明
ABB Procontic CS 31 分散式自动化系统说明
系统概述
CS 31 是分散式智能自动化系统，核心为RS485 主从总线，用于替代集中式控制柜，大幅降低布线成本。
通信：RS485 半双工、187.5k 波特率
拓扑：1 主站 + 最多 31 个从站
距离：单段总线最长 500 米（放大器可扩至 2km）
优势：减少布线最高 80%、模块热插拔、自动识别扩展
CPU 中央单元（核心型号）
型号 程序容量 关键特性 供电
07 KR 31 2K 12DI+8 继电器输出、10kHz 计数 24VDC/120/230VAC
07 KT 31 2K 12DI+8 晶体管输出、10kHz 计数 24VDC/120/230VAC

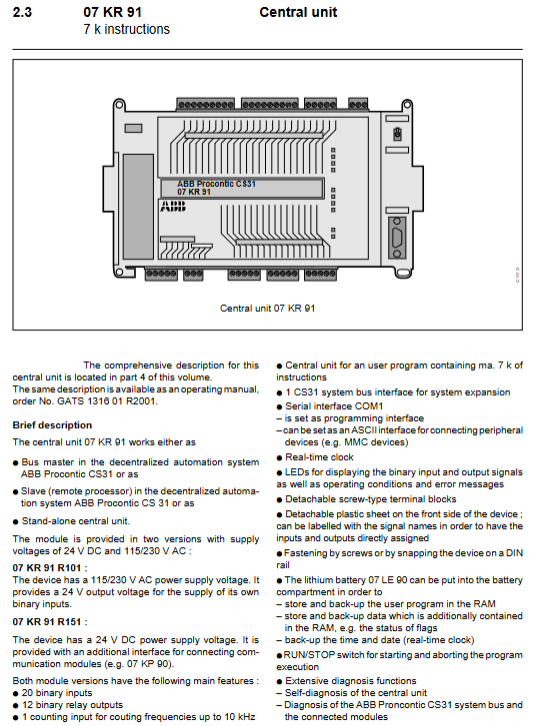

07 KR 91 7K 20DI+12 继电器、RS232、时钟 24VDC/120/230VAC
07 KT 92 14K 12DI+8 晶体管、4AI+2AO、PID、50kHz 24VDC
07 KT 93 14K 24DI+16 晶体管、双 RS232、ARCNET 24VDC
UCZA/UCZB 8K/16K 大型系统、双总线、强诊断 24VDC/120/230VAC
I/O 模块体系
1. 数字量模块
输入：ICSI 08/16 D1/E1（24VDC）、E3/E4（110/230VAC）
输出：ICSO 08 R1（继电器 2A）、Y1（24VDC 2A）、16 N1（0.5A）
混合：ICSK 20 F1/N1、ICSC/ICFC 16 L1（16 路可配置 DI/DO）
防护：IP65型 ICPI/ICPO 系列，用于恶劣现场
2. 模拟量模块
表格
型号 类型 分辨率 量程
ICSE 08 A6 AI 8 位 0~10V/0~20mA/4~20mA
ICSE 08 B5 AI 12 位 ±10V/±20mA
ICST 08 A8 AI(PT100) 8 位 -50~+150℃
ICSA 04 B5 AO 12 位 ±10V/0~20mA
3. 特殊模块
高速计数：ICSF 08 D1（50kHz、编码器接口）
机器人耦合：ICBG 32/64 L7（对接 ABB 机器人）
显示：TCAD（2 行 32 字符远程文本显示）
总线扩展：NCB/NCBR 放大器（延长至2km）
安装与接线规范
基座与寻址
所有模块安装在ECZ 插拔基座
地址：基座DIP 拨码设置1~31
总线：双绞屏蔽线，两端接120Ω 1/4W终端电阻

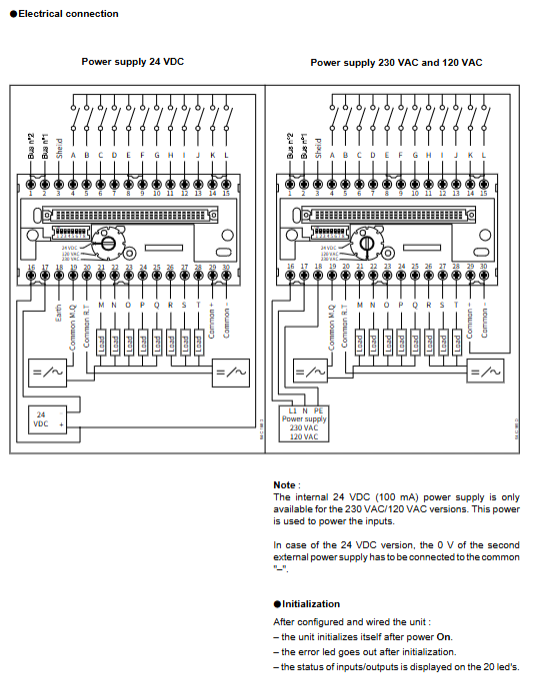

接线要求
总线：AWG24~18（0.22~0.8mm²）
电源 / IO：AWG14~16（1.5~2.5mm²）
接地：<100Ω，短距离星形接地
拓扑禁忌
禁止星形分支，必须线性手拉手布线
编程与调试
编程工具：TCZ 手持终端、PC29/PC331软件
编程口：RS232，支持在线修改
地址格式：单元地址。通道号（如 03.05）
刷新时间：二进制模块1.5~12ms，模拟量 **≤111ms**
诊断与保护
LED 诊断
单元错误、总线错误、断线、过载 / 短路
按TEST 键可逐通道查看故障
保护功能
输出：短路 / 过载保护、过压抑制
输入：断线检测、滤波 2~32ms
电源：反接保护、宽范围稳压
环境与认证
工作温度：0~55℃，存储 **-40~75℃**
防护：标准IP20，现场型IP65
认证：IEC 1131-2、UL、CSA、BV、GL、LRS、CE、EMC
关键问题
问题 1：CS31 系统的总线通信核心参数是什么？最多能带多少从站？布线有哪些强制要求？
答案：核心为RS485 半双工、187.5k 波特率；单条总线支持1 个主站 + 最多 31 个从站；必须用双绞屏蔽线线性手拉手布线，禁止星形拓扑，总线两端必须接120Ω 1/4W终端电阻，最大长度500 米。
问题 2：CS31 的 I/O 地址如何分配？以 8 通道模块为例，地址 3 的模块通道如何寻址？
答案：地址由ECZ 基座 DIP 拨码设定（1~31），格式为单元地址。通道号；地址 3 的 8 通道模块，通道寻址为03.00~03.07，可通过拨码 8 切换高位地址03.08~03.15。
问题 3：07 KT 92 与 07 KR 31 两款 CPU 的核心定位差异是什么？分别适用什么场景？
答案：07 KT 92是高级 CPU，14K 程序、带4 路 AI+2 路 AO、支持PID、50kHz 高速计数、双串口，适用于复杂闭环、模拟量、运动控制；07 KR 31是基础 CPU，2K 程序、只有继电器 DO，适用于小型逻辑、简单开关量控制场景。
