OMRON 3G3MX2 变频器
时间: 2026-04-24浏览次数：
OMRON 3G3MX2 变频器
OMRON 3G3MX2 变频器
产品规格与适用范围
型号体系
200V 单相：3G3MX2-ABxx（0.1~2.2kW）
200V 三相：3G3MX2-A2xx（0.1~15kW）
400V 三相：3G3MX2-A4xx（0.4~15kW）
核心电气参数
项目 参数
输出频率 0.1~400Hz
启动转矩 200%@0.5Hz（无传感矢量）
过载能力 CT：150%/60s；VT：120%/60s
载波频率 2~15kHz
控制方式 V/F、无传感矢量、自由 V/F
通讯接口 RS485 Modbus RTU（标配）
安全功能 STO（ISO 13849-1 PLd）
安全规范（强制要求）
高压危险：断电后等待 10 分钟再操作，确保 CHARGE 灯熄灭
安装要求：必须安装在阻燃钢板、垂直无振动墙面
接地规范：200V 级≤100Ω，400V 级≤10Ω，单点接地
禁止事项：禁止将电源接输出端 U/V/W；禁止输出侧接电容
人员要求：仅专业电气人员可安装调试

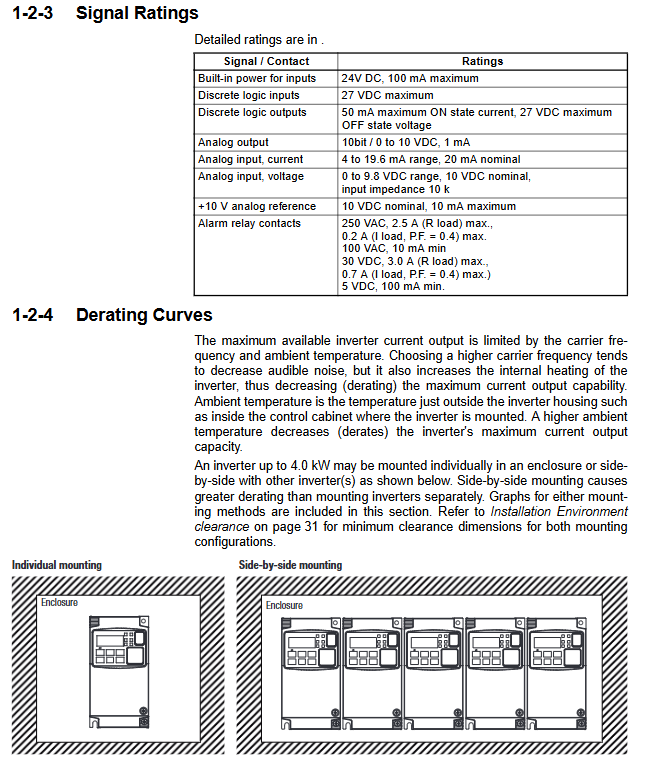

安装与散热
安装方向：垂直安装，保证散热风道通畅
间距要求：上下左右 **≥100mm**
散热条件：环境温度 **-10~50℃**，湿度 20~90% RH
IP54 机型：带防尘防水、EMC 滤波器，适用于恶劣环境

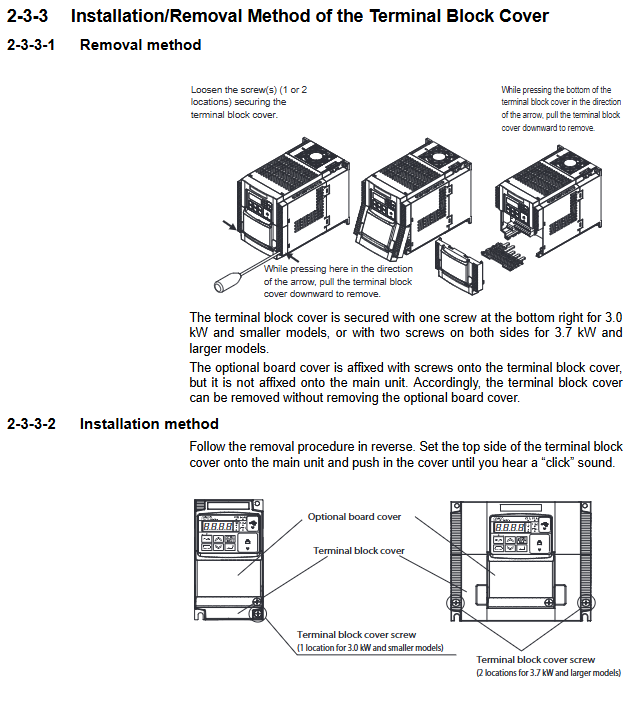

接线规范
1. 主回路接线
表格
端子 功能
R/L1、S/L2、T/L3 三相电源输入
L、N 单相电源输入
U/T1、V/T2、W/T3 电机输出
+1、P/+2 直流电抗器 / 制动单元
RB 制动电阻
FG 接地
2. 接线规格
线径：AWG16~AWG2（按功率匹配）
螺丝扭矩：M3.5(1.0N·m)~M8(8.8N·m)
保险丝：Class J，10A~80A（按型号匹配）
3. 控制回路
智能输入：7 路，可自定义功能（正转、反转、多段速等）
智能输出：3 路，继电器 / 开路集电极
模拟量：0~10V/4~20mA 输入，0~10V 输出
USB：mini-B，用于 PC 调试
RJ45：远程操作器接口
参数体系（核心分组）
D 组（监控）：输出频率、电流、温度、故障历史、寿命监测
F 组（主参数）：目标频率、加减速时间、运转方向
A 组（标准功能）：频率指令源、运行指令源、最高频率、基底频率
b 组（微调）：载波频率、转矩提升、电子热继电器、保护阈值
C 组（智能端子）：输入输出功能分配
H 组（电机参数）：电机极数、额定电流、自整定
核心功能
调速控制
16 段预置速度，二进制 / 位控两种模式
加减速：线性、S 曲线、U 曲线、反 U 曲线、EL-S 曲线
PID 控制
闭环反馈，支持温度 / 压力 / 流量闭环
休眠功能、PID 反向输出、前馈控制
转矩控制
无传感矢量下转矩限制、转矩偏置
安全功能
STO 安全扭矩关闭，达到PLd/Cat.3
保护功能
过流、过压、欠压、过载、制动电阻过载、接地故障、过热
调试与操作
键盘操作
RUN/STOP/RESET：运行、停止、复位
PRG：参数切换；▲/▼：数值调整；SET：确认
上电测试步骤
确认接线→设置指令源 = 键盘→设置电机参数→试运行→检查转向
参数初始化：恢复出厂设置，避免参数错乱
故障诊断与维护
故障监测：D081~D086 记录最近 6 次故障（代码、频率、电流、电压）
常见故障
E01：过流；E02：过压；E05：过载；E06：制动电阻过载
维护要点
散热片清洁、风扇检查、电容寿命监测
每1 年检查接线扭矩，每3~5 年更换易损件
关键问题
问题 1：MX2 变频器的两种过载等级 CT/VT 有何区别，分别适用于什么场景？
答案：CT（恒转矩 / 重载）：150%/60s 过载，适用于输送机、起重机、电梯等需要大启动转矩的设备；VT（变转矩 / 轻载）：120%/60s 过载，适用于风机、水泵等变转矩负载，相同功率下额定电流更大。
问题 2：如何通过键盘快速设置 MX2 变频器为 “键盘控制启停 + 键盘设定频率”？
答案：1. 设置A001=02（频率指令 = 键盘）；2. 设置A002=02（运行指令 = 键盘）；3. 设置A003（基底频率）、A004（最高频率）、H004（电机极数）；4. 按 RUN 启动，▲/▼调整频率，STOP 停止。
问题 3：MX2 变频器电机输出线超过 10 米时必须做什么处理？为什么？
答案：必须加装输出电抗器 / 浪涌滤波器（400V 级强制要求）。因为 PWM 波形会在长线上产生浪涌电压，可能击穿电机绝缘，导致电机损坏，同时降低干扰。
