GP477R-EG11触控人机界面的安全与安装接线说明
GP477R-EG11触控人机界面的安全与安装接线说明
GP477R-EG11触控人机界面的安全与安装接线手册，明确AC100V供电、EL 高亮显示屏 + 触控面板核心配置，规范安全警告、安装尺寸、串口 / 打印 / AUX 接口定义、接线接地、电源与信号防护，接口含RS-232C/RS-422串口、15 针 AUX、14 针打印口，安装需用防水垫片与0.5–0.6N·m扭矩，严禁自行拆机 / 换电池，触控不可用于生命安全场景。
安全警告（强制遵守）
触电与火灾风险
接线必须断电，禁止拆机、改装、超电压使用
供电仅支持AC100V，不可使用其他电压
防爆与安全
严禁在可燃气体环境使用
触控开关不可用于生命相关 / 防灾 / 急停，需配机械安全开关
设备与电池
内部锂电池禁止自行更换，需联系经销商
防止液体、金属进入机内，避免短路
使用规范
关机后等待几秒再开机，防止启动异常
定期备份画面数据，防止意外丢失
包装与部件
项目 内容
主机 GP477R-EG11
配件 安装固定件 ×4、操作指南 ×1
选购件 手册、线缆、适配器、画面编辑软件
部件说明
A：EL 高亮显示屏；B：触控面板；C：绿色电源灯
D：电源端子；E：AUX 辅助 IO；F：串口；G：打印口；H：工具接口
外形与安装尺寸
外观尺寸：274×216×56.5mm
面板开孔：259×201mm（R2 倒角）
面板厚度：1.6–10mm
安装要求：必须使用防水垫片，固定扭矩0.5–0.6N·m
接口定义（关键）
1. 串口（25 针 D-Sub）
支持：RS-232C / RS-422
14 脚：VCC 5V±5% / 0.25A（外设供电，无保护）
推荐连接器：OMRON XM2A-2501

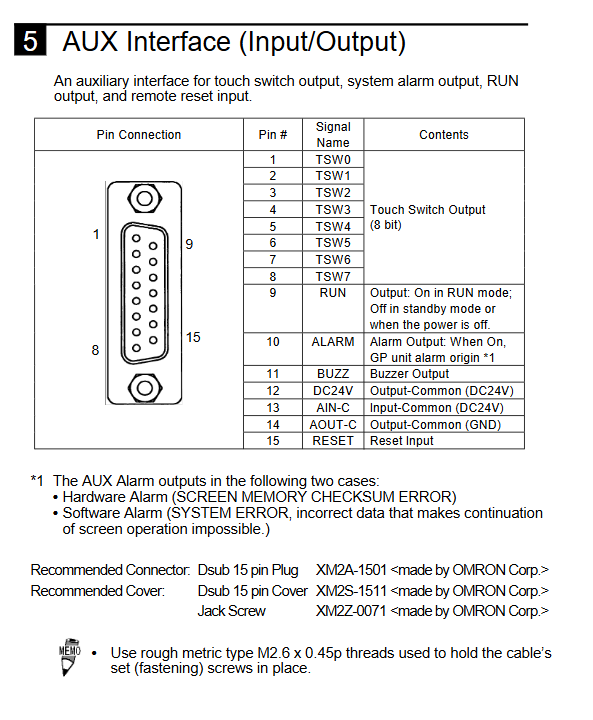

2. AUX 接口（15 针 D-Sub）
引脚 信号 功能
1–8 TSW0–TSW7 触控开关输出
9 RUN 运行输出
10 ALARM 系统报警输出
11 BUZZ 蜂鸣器输出
12 DC24V 输出公共端
13 AIN-C 输入公共端
14 AOUT-C 输出 GND
15 RESET 远程复位输入
3. 打印接口（14 针）
并行打印信号（PSTB、PDB0–7、BUSY、INIT、GND）
禁止接 12、13 脚
4. 电源端子
L：火线；N：零线；FG：机壳接地

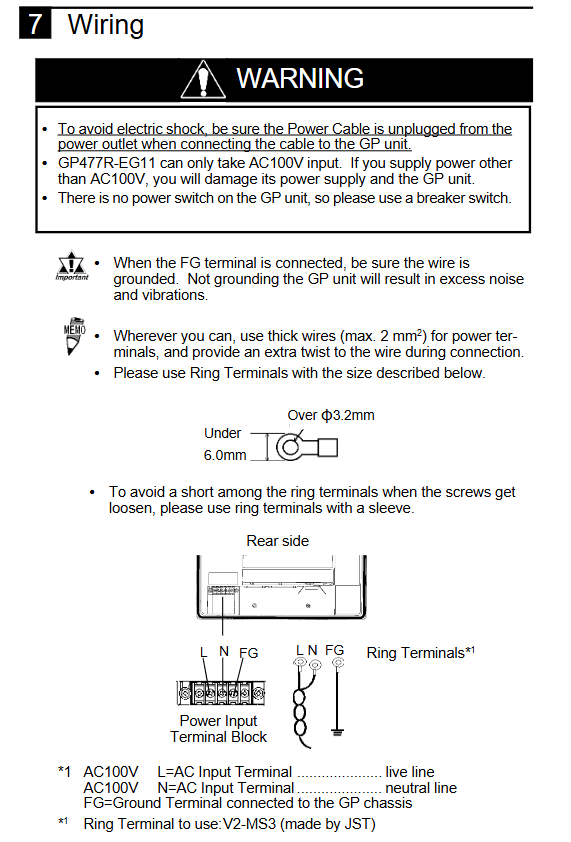

接线与接地规范
电源接线
使用带套筒环形端子，线径最大2mm²
独立断路器控制，FG必须接地
接地要求
FG独立接地，接地电阻 **＜100Ω**
线路防护
动力线与信号线分离布线
干扰环境使用屏蔽线，屏蔽层单端接地
加装浪涌吸收器，电源线尽量短
环境与维护
环境：温湿度在规格内，防尘、防阳光直射、防化学气体
清洁：不可用稀释剂 / 有机溶剂，用软布擦拭
触控：禁止硬物重击或强力按压
关键问题
问题 1：GP477R-EG11 的供电要求是什么？接线时必须遵守哪些安全操作？
答案：供电为AC100V，仅支持该电压；接线前必须完全断电，必须连接 FG 接地，使用符合规格的环形端子，扭矩控制在0.5–0.6N·m，严禁带电操作与拆机。
问题 2：AUX 15 针接口的核心功能有哪些？ALARM 引脚在什么情况下会输出？
答案：核心功能包括触控开关输出、运行状态输出、系统报警输出、蜂鸣器输出、远程复位输入；ALARM 在 ** 硬件报警（内存校验错误）或软件报警（系统错误）** 时输出。
问题 3：该设备在使用与安装上有哪些绝对禁止的行为？
答案：禁止自行拆机、改装、更换内部电池；禁止在可燃气体环境使用；禁止将触控用于急停 / 生命安全 / 防灾场景；禁止超温湿度、强光、多尘、化学环境使用；禁止硬物重击触控面板。
