Siemens 3RK 系列 AS-i SlimLine Compact控制柜用 I/O 模块
时间: 2026-04-24浏览次数：
Siemens 3RK 系列 AS-i SlimLine Compact控制柜用 I/O 模块基础概述适用产品：西门子 3RK 系列 AS-i SlimLine
Siemens 3RK 系列 AS-i SlimLine Compact控制柜用 I/O 模块
基础概述
适用产品：西门子 3RK 系列 AS-i SlimLine Compact 模块
安装环境：控制柜内、IP20防护等级
核心优势：超窄宽度（17.5mm/22.5mm）、易布线、高兼容、强诊断
模块分类与规格
类型 典型型号 宽度 核心特性
数字量模块 3RK2200、3RK2400 17.5/22.5mm 4DI/4DQ、PNP 输出2A / 通道、继电器输出
ASIsafe 安全模块 3RK1205、3RK1405 17.5mm 2 路安全输入、SIL 3 / PL e / Cat.4
模拟量模块 3RK1207、3RK1107 22.5mm 4AI/2AQ、电流 / 电压 / 热电阻切换、15 位分辨率
核心功能特性
接线方式
螺丝端子：扭矩0.6~0.8Nm
推弹式（push-in）：免螺丝刀快接，线径0.5~1.5mm²
供电选择
传感器供电：AS-i 总线 或 Uaux 24V DC 拨码切换
Uaux 供电：最大500mA，AS-i 供电：最大200mA

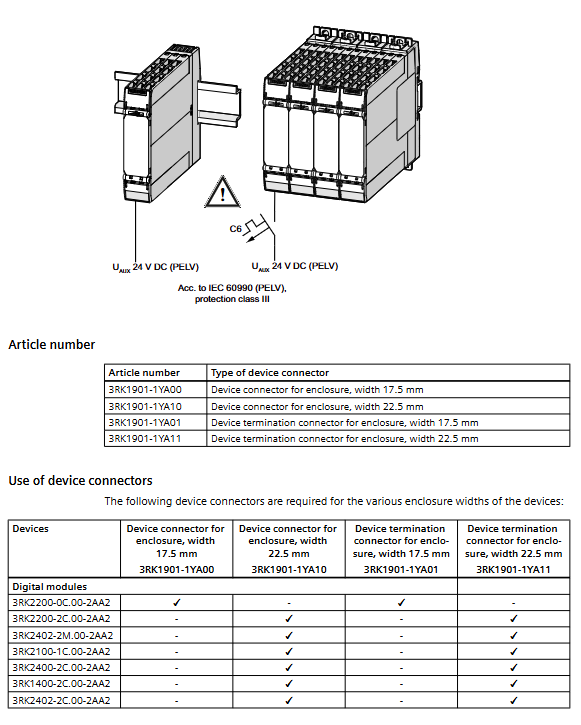

设备连接器
型号：3RK1901-1YA00/1YA10
实现 AS-i 总线与 Uaux级联布线，仅需接入首模块
传输能力：AS-i2A、Uaux6A，需配6A C 型断路器
地址设置
地址范围：标准从站1~31，A/B 从站1A~31B
寻址方式：正面ADDR插座，寻址器写入
出厂地址：0（需修改方可使用）
安装规范
安装方式
DIN 导轨安装：35mm 标准导轨，卡入式固定
墙面安装：配固定耳，M4 螺丝，扭矩1Nm
安全要求
操作前必须断电
防静电保护，防止导电污染
接线与保护
端子定义
AS-i+、AS-i-：总线接口
L+、M：Uaux 24V DC 辅助电源
DIx：数字输入；DQx：数字输出；AIx/AQx：模拟量
保护功能
反极性保护：AS-i 与 Uaux 均具备
短路 / 过载保护：传感器与输出通道
等电位连接：模拟量应用需保证共地，压差 **≤±50V**
各类型模块详情
数字量模块
输入：PNP Type 2，低电平 **≤1.5mA**
输出：半导体2A / 通道，继电器触点输出
诊断：输入黄 LED、输出黄 / 红 LED、AS-i/FAULT 双色 LED
ASIsafe 安全模块
安全等级：SIL 3、PL e、Category 4
输入：安全急停 / 门触点，双通道
输出：标准 PNP，供电可切换 AS-i/Uaux
模拟量模块
输入：4 路，支持 **±10V/4-20mA/Pt100/Ni100/0-600Ω**
输出：2 路，支持 **±10V/0-20mA/4-20mA**
分辨率：15 位 + 符号，滤波50/60Hz可选
刷新时间：≤111ms（2 通道）
看门狗：50ms无数据则 FAULT 红灯，输出归零

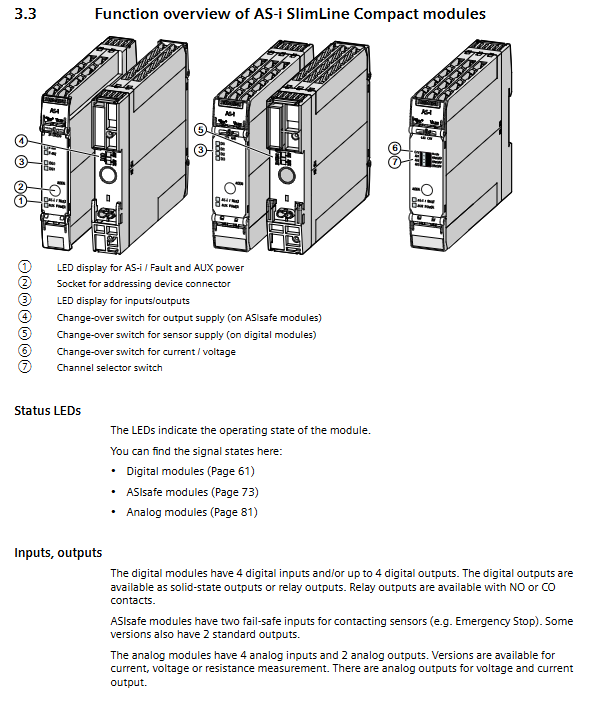

诊断与状态指示
LED 状态 含义
AS-i/FAULT 常绿 通信正常
常红 无通信 / 地址错误
红闪 传感器供电过载
绿红闪 输出过载
AUX POWER 常绿 Uaux 24V 正常
灭 无辅助电源 / 接反
配件清单
设备连接器：3RK1901 系列
端子：螺丝 / 推弹式 2/4 极
墙面固定件：3ZY1311-0AA00
标识标签、专用螺丝刀
关键问题
问题 1：数字量模块的传感器供电有哪两种方式？两种方式的最大电流分别是多少？
答案：可通过拨码开关选择AS-i 总线供电或Uaux 24V DC 辅助供电；AS-i 供电最大200mA（所有通道总和），Uaux 供电最大500mA（所有通道总和）。
问题 2：ASIsafe 安全模块达到了什么安全等级？主要用于接入哪些设备？
答案：达到SIL 3、PL e、Category 4最高等级；主要接入急停按钮、安全门、安全光栅等机械触点类安全设备。
问题 3：模拟量模块如何切换测量类型？未使用的通道如何处理以优化性能？
答案：通过正面 DIP 开关统一切换电压 / 电流 / 热电阻模式；未使用通道可DIP 开关关闭，减少激活通道数，缩短模拟量传输时间，提升总线效率。
