OMRON NS 系列可编程终端 Web 界面使用说明
时间: 2026-04-24浏览次数：
OMRON NS 系列可编程终端 Web 界面使用说明
OMRON NS 系列可编程终端 Web 界面使用说明
OMRON NS 系列 V2 型号可编程终端的Web Interface专用手册，
核心说明通过以太网 + IE 浏览器实现 PT 远程监控、远程操作、内存卡文件查看与下载的功能，
明确硬件型号、系统版本≥8.0、网络 10/100Base-T等运行环境，给出 PT 配置、浏览器登录、功能界面、参数设置及故障排查全流程，
默认登录账号default/default，支持画面刷新、色彩、触控禁用、端口等自定义配置。
运行环境（必备条件）
类别 要求
适用 PT 型号 NS12-TS01-V2、NS10-TV01-V2、NS8-TV01-V2、NS5 系列 V2
系统程序版本 ≥8.0
网络 10Base-T / 100Base-TX以太网
浏览器 IE6 / IE7
系统语言 非日语
NS Web Interface 核心功能
远程监控：浏览器实时查看 PT 当前画面，不可操作
远程操作：查看 + 鼠标点击模拟 PT 触控，可调用系统菜单
内存卡文件管理：浏览文件列表、查看内容、下载 csv/bmp
参数配置：刷新间隔、色彩、认证、端口等设置
连接与使用步骤
PT 端配置
开机进入 RUN 模式，按触摸屏四角调出系统菜单
进入通讯页：开启 Ethernet、开启 FTP/Web
设置 IP / 子网掩码，保存后重启 PT
浏览器连接
输入：http://PT的IP地址/
登录：默认用户名 default、密码 default
进入菜单页，跳转监控 / 操作 / 文件 / 配置页
直接访问页面 URL
| 页面 | URL |
| 监控 | /monitor.html |
| 32768 色监控 | /monitor32k.html |
| 256 色监控 | /monitor256.html |
| 16 级灰度 | /monitor16.html |
| 操作 | /operation.html |
| 内存卡 | /memcard.html |
| 配置 | /config.html |
| 菜单 | /menu.html |
功能界面详情
菜单页：统一入口，跳转四大功能页
监控页
自动刷新：默认15 秒

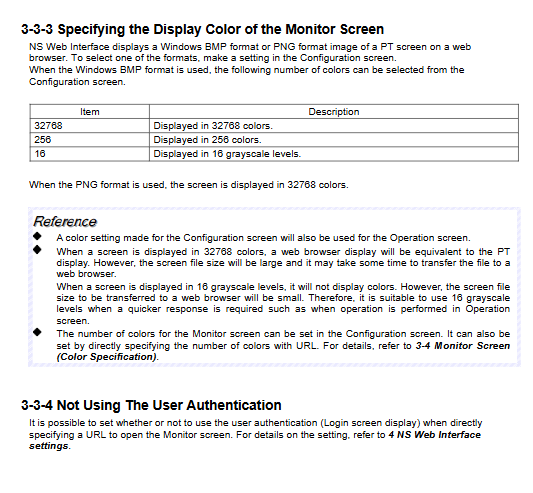

色彩：32768/256 色、16 灰度
支持显示 / 隐藏截图时间

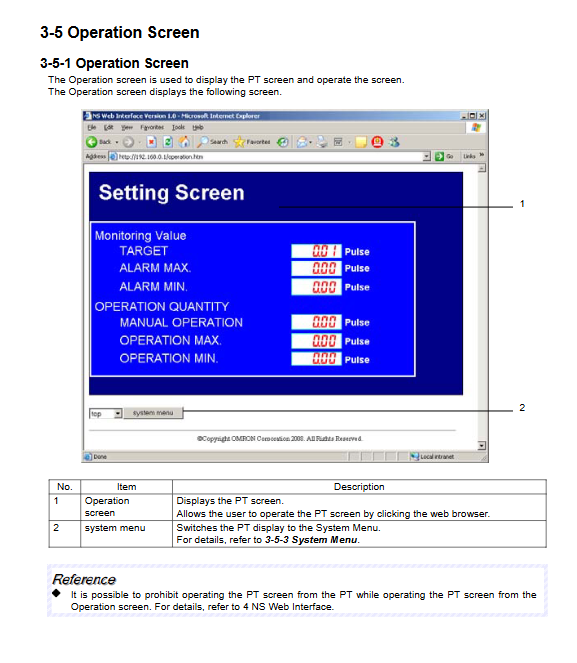

操作页
自动刷新：默认3 秒
点击延迟：默认1 秒
可禁用 PT 本地触控，防止冲突
支持一键调出系统菜单
内存卡页
根目录：/at0
支持查看文件、点击预览、右键下载
配置页
| 分类 | 关键设置 | 默认值 |
| 监控 | 刷新间隔、色彩、认证、PNG 压缩 | 15s、256 色、压缩 3 |
| 操作 | 刷新间隔、点击延迟、禁用触控 | 3s、1s、不禁用 |
| 服务 | 页面标题、初始页、TCP 端口 | NS Web Interface、菜单、80 |
apply：临时生效；save：永久保存；default：恢复默认
故障与错误处理
错误信息 原因 解决方法
401 Authorization Required 账号 / 密码错误 输入 default/default
403 Forbidden 内存卡未插 / 损坏 检查内存卡
404 Not Found URL 错误 核对地址
功能不可用 系统 < 8.0、FTP/Web 关闭、日语系统 更新版本、开启功能、切换语言
关键问题
使用 NS Web Interface 必须满足哪四个硬件与系统条件？答案：①终端为NS 系列 V2 型号；②系统程序版本 **≥8.0**；③开启以太网与 FTP/Web；④系统语言非日语。
监控画面与操作画面的默认刷新间隔分别是多少？色彩模式如何选择更高效？答案：监控默认15 秒，操作默认3 秒；追求速度选16 级灰度，追求画质选32768 色，PNG 格式固定 32768 色。
如何禁止现场人员在 PT 上操作，只允许 Web 端远程控制？答案：进入配置页Operation Setting，勾选Disable Touch Panel，点击 save 保存，即可禁用本地触控。
