OMRON Z4M 激光位移传感器
时间: 2026-04-24浏览次数：
OMRON Z4M 激光位移传感器
OMRON Z4M 激光位移传感器

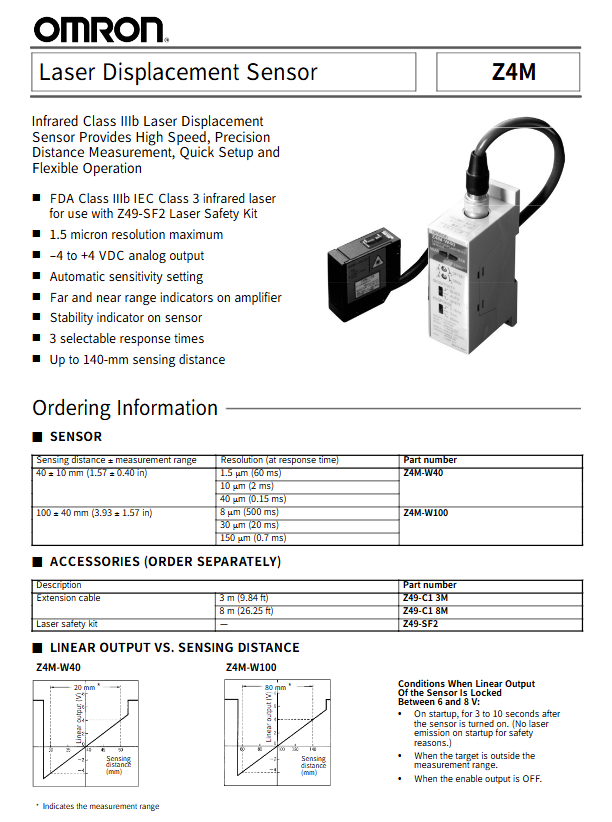

1. 产品定位与基本信息
欧姆龙 Z4M 为高精度红外激光位移传感器，用于高速、精密距离检测，具备快速调试与灵活运行能力，属于FDA Class IIIb、IEC Class 3B激光产品，需配合Z49-SF2激光安全套件使用。
2. 型号与核心规格
型号 检测中心距 测量范围 分辨率 响应速度
Z4M-W40 40mm ±10mm 1.5μm/10μm/40μm 0.15ms/2ms/60ms
Z4M-W100 100mm ±40mm 8μm/30μm/150μm 0.7ms/20ms/500ms
3. 关键性能参数
分辨率：最高1.5μm（Z4M-W40，60ms 档）
线性度：Z4M-W40 为1%FS，Z4M-W100 为1.5%FS
输出：-4~4V模拟量，输出阻抗100Ω，可跨度调节至 ±5V
光点直径：测量点处 Z4M-W40 最大φ1mm，Z4M-W100 最大1×2mm
温度特性：传感器0.02%FS/℃，放大器0.03%FS/℃
4. 功能配置
灵敏度切换：WHITE/BLACK/AUTO 三档
响应速度：三档可切换，速度越快分辨率越低
状态指示：NEAR/FAR 范围灯、绿色稳定灯、红色异常灯
输出保持：激光关闭时，模拟量与指示灯保持
激光延迟：上电3~10 秒后出光，保障安全
5. 电气与环境参数
供电：12~24VDC±10%，纹波≤10%
功耗：最大120mA
绝缘强度：传感器 1000VAC/1min，放大器 300VAC/1min
工作环境：温度0~50℃，湿度35%~85%，光照≤3000lux
防护等级：IP40
6. 配件与配套设备
配件：Z49-C1 延长线（3m/8m）、Z49-SF2 激光安全套件
配套仪表：K3NX、K3TS 信号处理表
输出板：K31 系列（继电器 / 晶体管 / 线性 / 通讯输出）

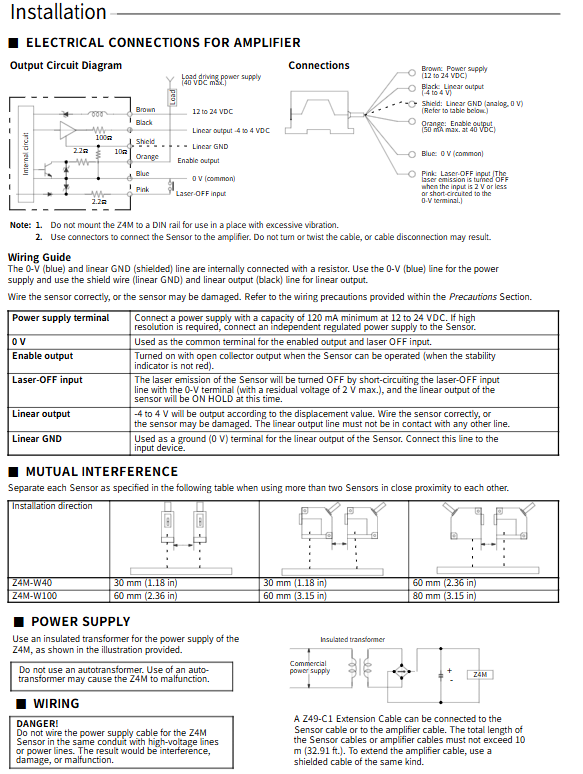

7. 接线与安装
接线定义：棕色 (电源)、黑色 (线性输出)、蓝色 (0V)、粉色 (激光关闭)、橙色 (使能输出)
布线要求：禁止与高压线同管，总线缆长度≤10m
防干扰：多台安装需保持最小间距，W40≥30mm，W100≥60mm
8. 安全规范
安全距离：Z4M-W40 约1m，Z4M-W100 约2m
使用要求：禁止直视激光，必须张贴 FDA 警示标签
安全控制：支持钥匙开关、互锁端子、激光关闭输入三重保护
关键问题与答案
问题 1：Z4M-W40 与 Z4M-W100 的核心差异是什么？
答案：两款型号测量中心距、范围、分辨率、响应速度、光点尺寸均不同；Z4M-W40 中心距40mm、范围 **±10mm**、最高分辨率1.5μm；Z4M-W100 中心距100mm、范围 **±40mm**、最高分辨率8μm，适用不同测量距离与精度场景。
问题 2：Z4M 传感器线性输出被锁定在 6~8V 的情况有哪些？
答案：有三种情况：①上电后3~10 秒启动延迟期；②被测物超出测量范围；③使能输出 (Enable) 处于关闭状态。
问题 3：Z4M 的激光安全使用要求与防护措施是什么？
答案：属于FDA IIIb/IEC 3B激光产品，禁止直视光束；安全距离 W40 约1m、W100 约2m；需安装Z49-SF2安全套件，使用钥匙开关、互锁端子控制激光，设备必须贴 FDA 警示标签，避免镜面反射光入射人眼。
