OMRON ZFX‑C 系列智能视觉传感器
时间: 2026-04-23浏览次数：
OMRON ZFX‑C 系列智能视觉传感器
OMRON ZFX‑C 系列智能视觉传感器
产品与型号划分
1. 核心定位
ZFX‑C 是免编程智能视觉传感器，3.5 英寸触控屏直显，一键 AUTO 示教，适用于装配检测、外观缺陷、尺寸测量、颜色分选。
2. 型号差异
型号 相机数 单 Bank 最大检测项 功能范围
ZFX‑C20/C25 2 128 全功能（Graphic/Flexible/Labeling/ 日志）
ZFX‑C10H/C15H 1 32 基础 + 缺陷检测
ZFX‑C10/C15 1 32 精简（Pattern/ Bright 基础）
安全与使用规范
安全等级：非安全产品，不可用于人身防护。
环境要求：0~50℃、35%~85%RH，无冷凝、无强电磁。
供电：DC24V ±10%，严禁反接，强电弱电分离。
维护：镜头用气吹清洁，禁止酒精 / 丙酮。
硬件安装与接线
1. 安装方式

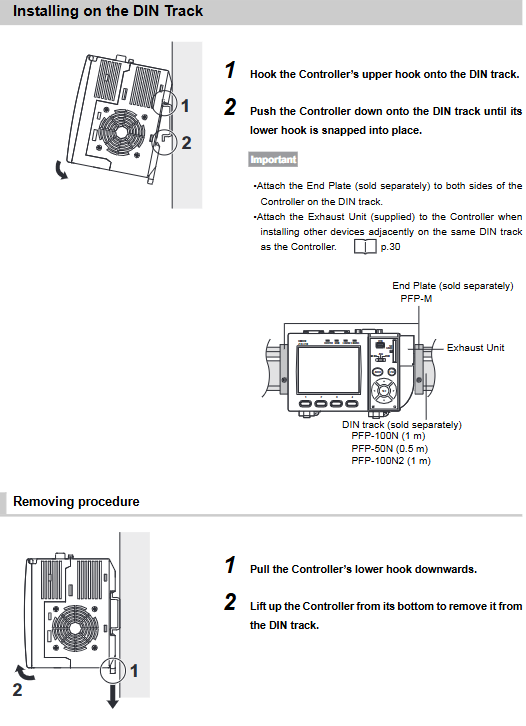

控制器：DIN 导轨 / 面板安装，竖直放置保证散热。
相机：支架固定，对焦环调整，总线缆最长28.4m。
2. 核心 I/O 定义
输入：TRIG（触发）、TEACH（示教）、BANK1~3（切换）、ENABLE（使能）。
输出：OR（总判定）、ERROR（故障）、RUN（运行）、GATE（数据有效）。
并行接口：20 针标准口 + 扩展口，支持 NPN/PNP 兼容。
三大操作模式
MENU 模式：设定检测项目、区域、参数、相机、系统。
ADJ 模式：连续测量、阈值微调、回看历史图像、日志调整。
RUN 模式：正式运行、结果输出、数据日志、统计显示。
检测工具（10 大类核心）
1. 形状检测
Pattern Search：模板匹配，精度最高。
Graphic Search：轮廓优先，低对比度稳定。
Flexible Search：多模板（36 个）兼容差异件。
Sensitive Search：细分网格，微小差异检出。
2. 尺寸 / 颜色 / 边缘检测
Area/Labeling/MultiColors：面积、计数、多色（4 色）分选。
Position/Width/Count/Angle：边缘位置、宽度、数量、角度。
Bright/HUE：亮度、色相判断，抗光照波动。
3. 应用检测

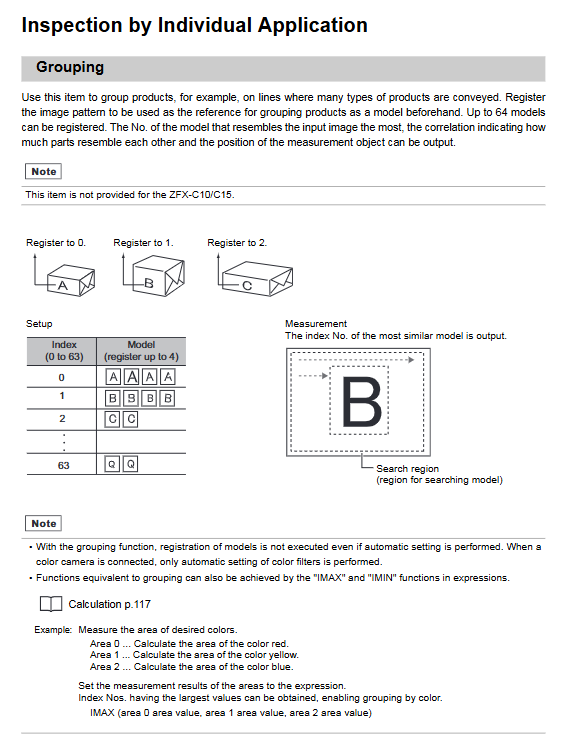

Grouping：多模板分类（64 个），产品分流。
Defect：区域分割对比，划痕、脏污、缺料检测。
高级功能
1. 位置校正
支持8 种校正方式（边缘 / 面积 / 模板 / 双模板等），自动修正偏移与旋转。
2. 计算与逻辑
支持32 个变量 + 32 组数据 + 32 组判定表达式。
函数：MAX/MIN/ABS/ATAN/DIST/AND/OR/IMAX/IMIN。
3. Bank 管理
内置：32 Bank。
SD 卡扩展：32 组 ×32=1024 Bank，快速切换产品配方。
4. 日志监控
最多3 通道同时记录，保存10000 条数据，支持趋势图、报警、导出 CSV。
通讯与输出
1. 接口
以太网：100Base‑TX，IP 自定义，端口 23。
串口：RS232/422，波特率最高115200bps。
并行：支持握手 / 非握手，输出周期2~10000ms。
2. 输出格式
ASCII / 二进制，带时间戳，逗号分隔，SD 卡自动建文件夹。
八、系统设置
相机：快门1/170~1/20000s、增益 ×1/1.5/2、白平衡、频闪。
显示：ECO 节能、OK/NG 颜色、列表格式自定义。
安全：模式密码、RUN 键锁、AUTO 保存开关。
故障诊断
错误 原因 处理
相机未连接 线缆松 / 损坏 重插、换线、检查供电
触发错误 ENABLE 未就绪 等待使能、消抖
并行超时 握手未响应 检查 PLC 时序、延长超时
SD 卡异常 锁卡 / 损坏 解锁、格式化、换卡
关键问题
问题 1：C20/C25 与 C10/C15 最核心的功能与容量差距是什么？
答案：
C20/C25：支持双相机、单 Bank 128 项检测，拥有 Graphic/Flexible/Labeling/ 日志监控全功能。
C10/C15：仅单相机、单 Bank 32 项检测，仅开放基础模板与亮度检测，无高级轮廓与日志功能。
问题 2：ZFX‑C 的位置校正有什么作用？支持哪些校正方式？
答案：作用：工件偏移 / 旋转时，自动修正检测区域，保证稳定测量。支持方式：边缘位置、面积、标记、模板、双模板、角度、轮廓、图形搜索共8 种。
问题 3：并行接口中 “握手模式 ON/OFF” 区别是什么？现场如何选择？
答案：
OFF（异步）：结果直接输出，靠 GATE 信号锁存，简单快速，适合高速单线。
ON（同步）：由 DSA 信号请求传输，防丢数、更稳定，适合多数据 / PLC 严格时序。
选择：高速单线用 OFF；多数据、长距离、防错用 ON。
