OMRON CP 系列 CP1E CPU 单元
时间: 2026-04-23浏览次数：
OMRON CP 系列 CP1E CPU 单元
OMRON CP 系列 CP1E CPU 单元
OMRON CP 系列 CP1E CPU 单元的规格书，覆盖E 基础型、N 应用型、NA 模拟型三大系列，提供10/14/20/30/40/60 点I/O 配置，支持USB/RS‑232C/RS‑485通讯、高速计数（最高 100kHz）、脉冲输出（最高 100kHz）、PID 控制，可扩展最多 3 个 CP1W 模块，程序容量2K~8K steps，NA 型内置2 入 1 出模拟量，适配简易自动化、定位控制、小型设备逻辑控制，编程软件为CX‑Programmer。
产品系列与定位
CP1E 分为三大系列，定位清晰：
E 型（基础型）：经济型，基础逻辑控制，2K steps，简易 I/O。
N 型（应用型）：高性能，8K steps，高速计数、脉冲输出、多串口。
NA 型（模拟型）：内置2 入 1 出模拟量，适合温度 / 压力 / 流量闭环。
型号与 I/O 规格
系列 I/O 点数 程序容量 模拟量 扩展能力
E 10/14/20/30/40/60 2K steps 无 部分可扩 3 台
N 14/20/30/40/60 8K steps 无 可扩 3 台
NA 20 点 8K steps 2 入 1 出 可扩 3 台
供电与输出类型
供电：AC100~240V / DC24V
输出：
R：继电器（2A，通用强电）
T：NPN 漏型
核心运动控制能力
高速计数器
N 型：2 轴 × 100kHz
E 型：6 轴 × 10kHz
脉冲输出（仅晶体管型）
2 轴 × 100kHz
支持：脉冲 + 方向、原点搜索、梯形加减速
PWM 输出：32kHz，可调占空比。
通讯接口
USB：全系列标配，直连 CX‑Programmer。
RS‑232C：N/NA 内置，支持 Host Link、NT Link。
RS‑485：N30/40/60 S1 内置，支持 Modbus‑RTU。

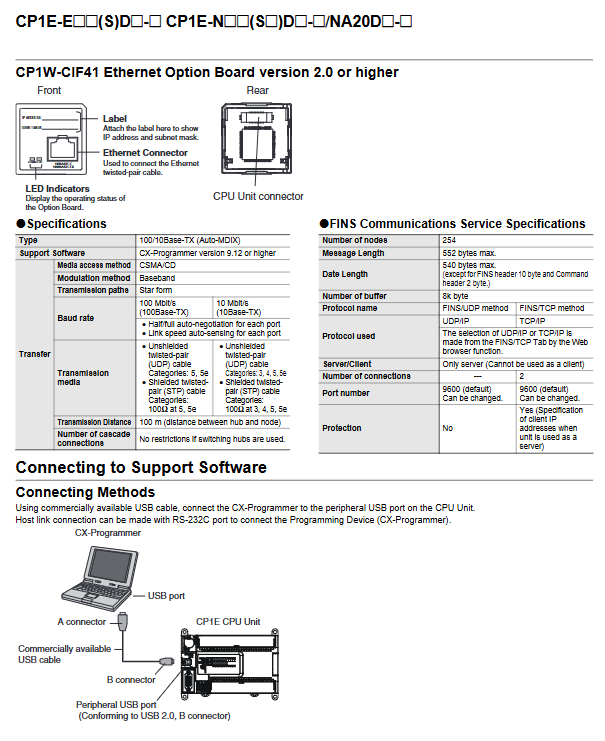

以太网：N/NA 可插 CP1W‑CIF41（V2.0 以上）。

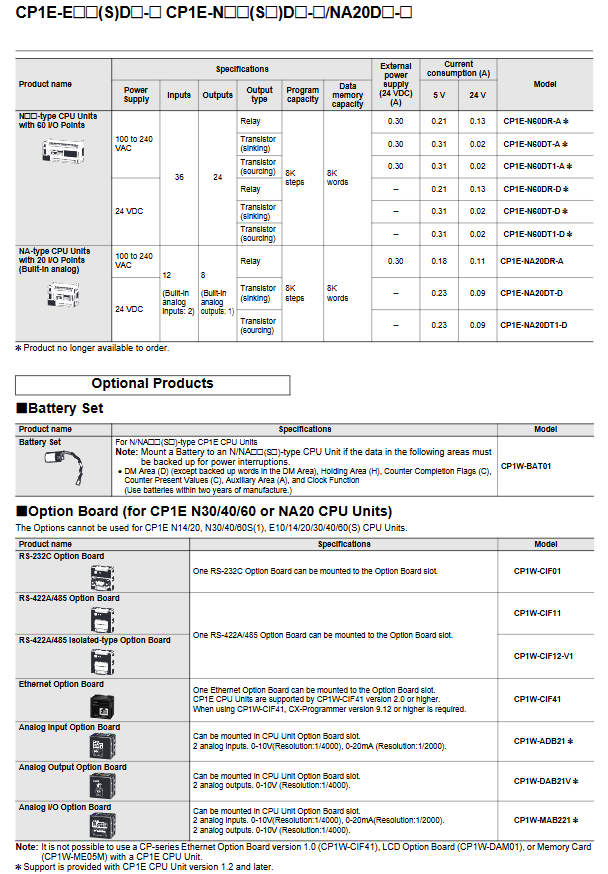

扩展能力（最多 3 台）
支持 CP1W 系列扩展：
数字 I/O：8/16/20/32/40 点

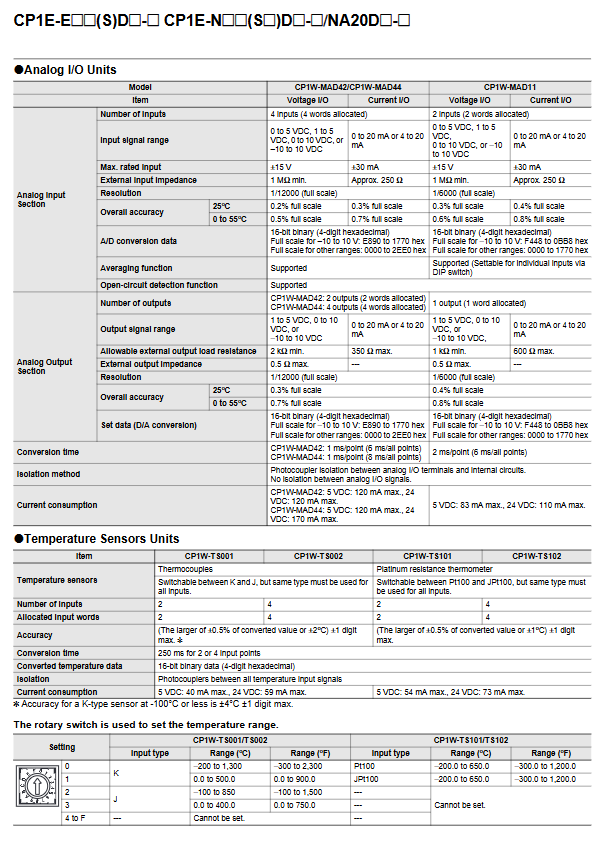

模拟量：AD041/AD042、DA021/DA041、MAD44
温度：TS001/002（热电偶）、TS101/102（Pt100）
通讯：CompoBus/S、RS485 板
内存与备份
E 型：DM 2K 字，内置 EEPROM 备份。
N/NA 型：DM 8K 字，支持CP1W‑BAT01 电池备份（5 年）。
掉电保持：可设定 DM 区域自动备份。
编程与软件
软件：CX‑Programmer（V8.2 以上）。
指令：逻辑、定时计数、运动控制、PID、浮点、通讯。
任务：1 个循环任务 + 中断任务。
关键问题
问题 1：E 型与 N 型 CPU 最核心的差异是什么？
答案：
E 型：2K 程序、基础指令、无高速脉冲、少 / 无扩展、经济型。
N 型：8K 程序、100kHz 高速计数 + 脉冲输出、RS‑232C/485、可插以太网 / 模拟板、高性能。
问题 2：CP1E 最多能带几个扩展模块？哪些型号不能扩展？
答案：
最多带3 个 CP1W 扩展模块。
不能扩展：E10/E14/E20(S)、N14/N20。
可扩展：E30/40/60(S)、N30/40/60(S@)、NA20。
问题 3：NA 型的内置模拟量规格是什么？适合什么场景？
答案：
规格：2 路模拟输入 + 1 路模拟输出，分辨率1/6000，量程 0~10V/4~20mA。
场景：温度、压力、流量、液位采集与PID 闭环控制，无需额外模拟量模块。
