OMRON ZFV 系列智能视觉传感器
时间: 2026-04-23浏览次数：
OMRON ZFV 系列智能视觉传感器
OMRON ZFV 系列智能视觉传感器
产品概况与安全规范
产品定位
超高速 CCD 智能视觉传感器，无需编程，LCD 可视化操作。
版本：Ver.2.0，新增图像日志、测量数据清零、通讯设定等功能。
安全与使用禁忌
非安全等级产品，不可用于人身安全防护。
环境：0~50℃、35%~85%RH，无腐蚀 / 粉尘 / 强电磁。
供电：DC24V ±10%，禁止反接，强电弱电分离布线。
维护：镜头用气吹清洁，禁用丙酮 / 酒精。

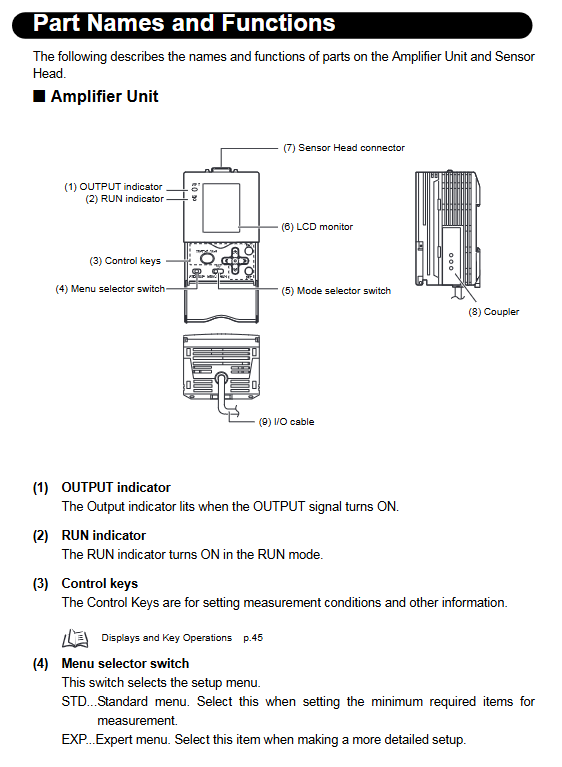

硬件构成与规格
1. 核心组件
组件 型号 关键参数
传感器头 ZFV‑SR10（窄视野） 距离 34~49mm，视野 5×4.6~9×8.3mm
ZFV‑SR50（宽视野） 距离 38~194mm，视野 10×9.2~50×46mm
放大器单元 ZFV‑A10/A15 NPN/PNP，简易型：图案 / 亮度检测
ZFV‑A20/A25 NPN/PNP，标准型：全功能检测
2. 电气与性能
处理速度：高速 4ms / 标准 8ms / 高精度 12ms
分辨率：最大 468×432
Bank 数量：8 组，可扩展至 128 组
输入输出：TRIG 触发、TEACH 示教、BANK 切换、ENABLE/ERROR/OUTPUT
安装与接线
安装方式
DIN 导轨安装（35mm）、面板安装（配 ZS‑XPM1 支架）。
放大器必须竖直安装保证散热。
I/O 接线定义
棕：24V；蓝：GND；黑：OUTPUT；橙：ENABLE；浅蓝：ERROR
黄：TEACH；粉：TRIG；灰 / 绿 / 红：BANK1~3
群组安装
最多5 台放大器联动，共用触发，综合判定输出。
图像从右向左传输，触发由最右侧主机统一输入。

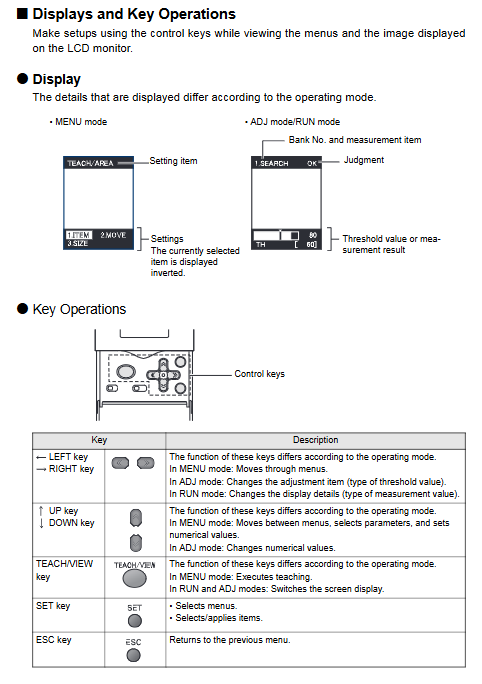

操作与设定
三种工作模式
MENU 模式：示教、参数、Bank、系统设定。
ADJ 模式：调整判定阈值（相关值 / 面积 / 宽度等）。
RUN 模式：运行检测，输出结果，支持显示切换。
示教类型（8 种）
PATTERN（SEARCH/MATCH）：形状有无 / 匹配度
BRIGHT：亮度 / 划痕
AREA：面积
WIDTH：宽度
POSITION：位置
COUNT：计数
CHARA1/CHARA2：字符整体 / 缺字检测
关键设定项
测量速度：FINE/NORMAL/HIGH SPEED
触发模式：TRIG 同步 / CONTINUE 连续
输出：OK ON / NG ON、单脉冲、延时
ECO 模式：3 分钟无操作熄屏（默认 ON）
群组联动（Gang Mounting）
规则
最大连接：5 台
触发 / 示教 / 使能：仅主机有效
输出：可选择综合判定（ALL）或单独输出（EACH）
数据流向
图像：右 → 左
触发：右 → 左
输出 / 使能：左 → 右
故障与异常
常见异常
无图像：镜头未接、光源关闭、对焦错误
不输出：模式非 RUN、触发未输入、输出极性反向
示教失败：工件超出视野、区域不当、过亮 / 过暗
错误代码
HEAD IS NOT CONNECTED：传感器头未接
TEACHING FAILED：示教失败
BANK DATA ERROR：Bank 数据异常
关键问题
问题 1：ZFV 简易型（A10/A15）与标准型（A20/A25）的核心区别是什么？
答案：
简易型（A10/A15）：仅支持PATTERN、BRIGHT两种检测，适合基础有无 / 亮度判断。
标准型（A20/A25）：支持全部 8 种检测（面积、宽度、位置、计数、字符等），功能完整。
问题 2：ZFV 最多可几台群组联动？联动时触发与输出如何配置？
答案：
最多5 台放大器联动。
触发、示教、使能信号仅最右侧主机有效。
输出可设为：
ALL：全部单元结果综合，主机统一输出。
EACH：各单元单独输出结果。
问题 3：ZFV 参数如何保存？断电未保存会怎样？
答案：
参数在切换到 RUN 模式或外部 TEACH 示教成功时自动保存。
若在 MENU/ADJ 模式修改后直接断电，所有改动（含示教）会全部丢失，恢复断电前状态。
