OMRON CJ 系列 CPU 单元操作说明
时间: 2026-04-23浏览次数：
OMRON CJ 系列 CPU 单元操作说明
OMRON CJ 系列 CPU 单元操作说明
产品概况
OMRON SYSMAC CJ 系列（CJ1H‑R、CJ1H、CJ1G、CJ1M）CPU 单元的官方操作手册，核心覆盖安全规范、单元版本管理、硬件规格、系统配置、安装接线、DIP 开关、PLC 设置、I/O 分配、内存区域、运行机制、故障诊断、维护全流程，明确不同单元版本（Ver.2.0/3.0/4.0） 功能差异、CJ1H‑R 高速型与标准型性能对比、CJ1M 内置 I/O 运动控制特性，提供从选型、接线、编程到调试维护的完整指导，适配CX‑Programmer 编程软件。
单元版本（Unit Version）管理
1. 版本规则
Pre‑Ver.2.0：早期无版本标识

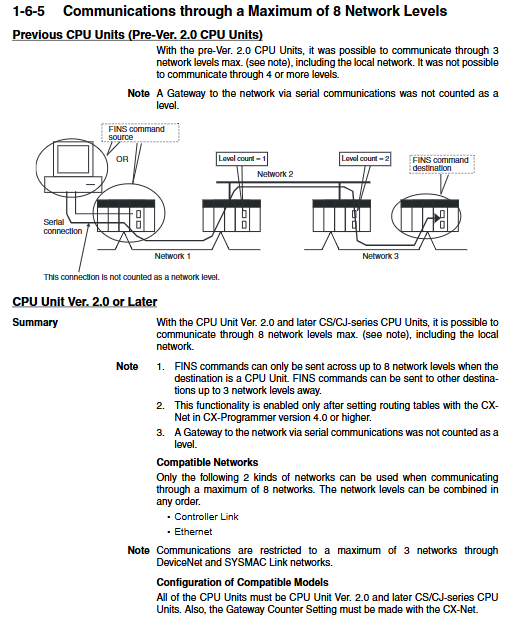

Ver.2.0：任务单独上下载、密码保护、8 级网络通讯
Ver.3.0：功能块 FB、串口网关、注释闪存、自由运行定时器
Ver.4.0：FB 在线编辑、输入输出变量、字符串支持、ST/SFC 编程
CJ1H‑R：起始版本 Ver.4.0，超高速运算
2. 版本查看
机身铭牌：批号右侧标注 Ver.×.×
软件：CX‑Programmer → PLC Information 或 Unit Manufacturing Information
硬件核心规格
型号系列 基本指令速度 程序容量 最大 I/O 特色
CJ1H‑R（高速） 0.016 μs 30K~250K steps 2560 点 浮点运算 0.24μs，0.1ms 中断
CJ1H/CJ1G 0.02~0.04 μs 10K~60K steps 2560 点 并行处理、FB 支持
CJ1M 0.10 μs 5K~20K steps 640 点 内置 I/O、高速计数、脉冲输出
关键规格
供电：24V DC，电源单元 CJ1W‑PA/PD 系列
电池备份：5 年（25℃），保持 DM/EM/HR 与时钟
处理模式：普通模式、外设优先、并行同步 / 异步模式

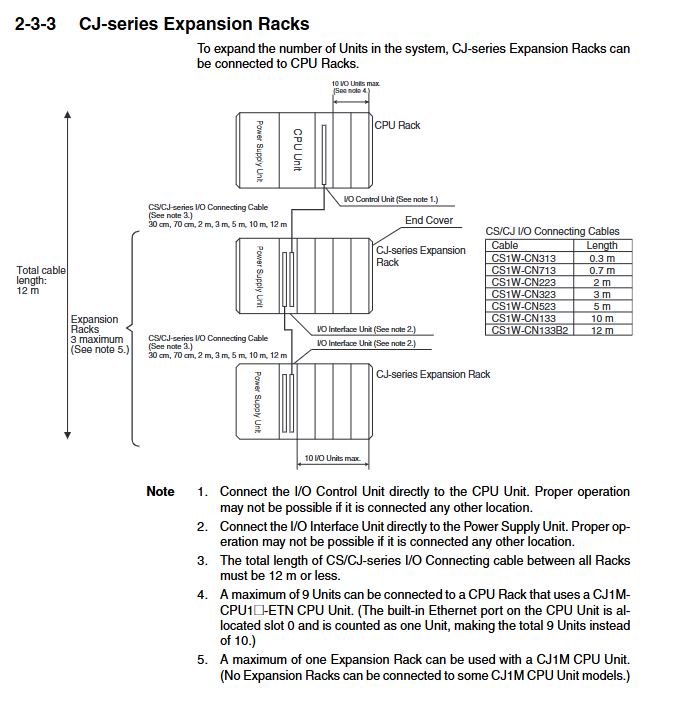

扩展：最多 3 个扩展机架，40 个单元，CJ1M 最多 1 个扩展机架
核心功能差异
1. CJ1H‑R 高速增强
基本指令 0.016μs，特殊指令 0.048μs
浮点运算 0.24μs（比普通型快约 30 倍）
新增指令：SINQ/COSQ/TANQ/MOVF/FIORF
调度中断：0.1ms 起，响应时间 40μs
2. CJ1M 内置 I/O 功能
内置：10 入 6 出，4 路中断、2 路高速计数（100kHz）
脉冲输出：2 轴 100kHz，支持原点搜索、梯形 / 三角控制
PWM 输出：2 点，占空比可调
串行 PLC Link：最多 9 组 链接
3. 程序与存储
任务：32 个周期任务 + 256 个中断任务
内存：CIO、HR、DM（32K）、EM（最多 13 组）、辅助区
备份：程序与参数自动写入闪存，无需电池保持
安装、接线与设置
1. DIP 开关（8 位）
PIN1：程序写保护（ON = 禁止写入）
PIN2：上电自动从存储卡加载程序
PIN4：外设端口参数使用 PLC Setup
PIN5：RS‑232C 端口自动识别
PIN8：必须设为 OFF
2. PLC Setup 关键项
最小 / 最大周期时间、中断优先级、I/O 刷新方式
电池错误处理、时钟校准、启动模式
内置 I/O 输入滤波、脉冲输出参数
3. I/O 分配
两种方式：上电自动分配、用户自定义 I/O 表
支持：机架 / 槽位首字设定，最多 64 组
错误检测：I/O 表与实际单元不一致报错
运行与诊断
1. 状态指示灯
RUN（绿）：运行正常
ERR/ALM（红）：常亮 = 致命故障；闪烁 = 警告
INH（橙）：输出禁止
BKUP（橙）：闪存备份中（不可断电）
PRPHL/COMM：串口通讯中
2. 错误处理
自诊断：CPU、内存、电池、I/O 总线
错误日志：最多20 条，记录代码、时间、详情
致命错误：停止运行，所有输出关闭
非致命错误：继续运行，报警提示
安全与维护
安全规范：DANGER/WARNING/CAUTION 三级警示
强制要求：外部急停、互锁、限位电路
维护：电池更换、镜头清洁、周期备份
防静电：插拔单元需释放静电
关键问题
问题 1：CJ1H‑R 高速型相比普通 CJ1H/CJ1G 核心提升在哪里？
答案：
速度：基本指令 0.016μs，浮点运算 0.24μs，处理速度大幅提升
中断：调度中断支持 0.1ms 间隔，响应时间 40μs
指令：新增高速三角函数、浮点移动、专用 I/O 刷新指令
时钟：支持 0.1ms/1ms/0.01s 高精度时钟脉冲
问题 2：CJ1M 的内置 I/O 能实现哪些运动控制功能？
答案：
高速计数：2 轴 100kHz，支持相位差、脉冲 + 方向、加 / 减脉冲模式
脉冲输出：2 轴 100kHz，可做定位、速度控制、原点搜索
PWM 输出：2 点，用于温度、灯光、功率的时间比例控制
快速响应输入：可捕捉30μs 窄脉冲，不受周期时间影响
问题 3：单元版本不兼容会导致什么问题？如何避免？
答案：
问题：高版本程序（如 FB、新指令）下载到低版本 CPU 会编译报错、下载失败、运行停机
避免方法：
确认 CPU 单元版本，匹配对应 CX‑Programmer 版本
不使用高于单元版本的功能（如 Ver.2.0 不用 FB）
上传程序前升级软件到支持该单元版本的版本
