Siemens SIMATIC S5-90U/S5-95U紧凑型 PLC
时间: 2026-04-23浏览次数：
Siemens SIMATIC S5-90U/S5-95U紧凑型 PLC
Siemens SIMATIC S5-90U/S5-95U紧凑型 PLC
Siemens 发布的SIMATIC S5-90U/S5-95U紧凑型 PLC 官方系统手册，全面覆盖产品定位、硬件设计、安装接线、启动调试、STEP 5 编程、诊断排错、I/O 寻址、通讯组网全流程，明确S5-90U 为经济型基础款、S5-95U 为高性能增强款，支持S5-100U 模块扩展、STEP 5 语言编程、SINEC L1/L2 网络通讯，提供完整的硬件规格、接线规范、故障诊断方法与模块选型清单，是两款 PLC 从设计到运维的全场景指导文件。

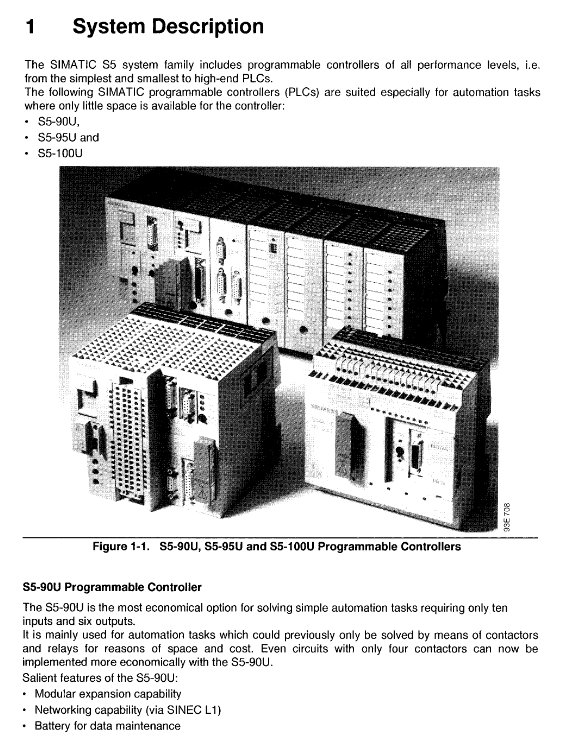

产品定位与硬件差异
型号 核心定位 板载 I/O 内存 定时器 / 计数器 特色功能
S5-90U 经济型基础 PLC 10 入 6 出 4KB 32/32 基础逻辑、1 路计数器 / 中断
S5-95U 高性能增强 PLC 16 入 16 出 + 8 路模拟入 + 1 路模拟出 16KB 128/128 PID、实时时钟、双计数器、时间控制程序
扩展能力：
S5-90U：需IM90 接口模块，最多接6 个S5-100U 模块
S5-95U：直接扩展，最多接32 个S5-100U 模块
供电：
S5-90U：115/230V AC直接供电
S5-95U：24V DC供电，可配 PS931 电源模块
安装与接线规范
安装方式
标准：35mm DIN 导轨安装，支持壁挂
扩展：最多4 层机架，用 IM315/IM316 连接
间距：垂直安装间距≥210mm，环境温度≤40℃
接线要求
端子：螺钉端子、SIGUT 双端子、压接端子
布线：分A/B/C 三组分离走线，模拟与通讯线屏蔽
接地：等电位连接，铜导线截面积≥16mm²
模拟量 / 高速信号：必须用屏蔽电缆，单端接地
操作模式与启动流程
工作模式
STOP：程序停止，输出禁用，数据保持
RUN：循环执行程序，正常运行
RESTART：重启，加载 DB1 参数，执行 OB21/OB22
启动步骤
断电检查机械与接线
接入电源，切换至 STOP
插入电池，上电自检
加载程序（EEPROM 自动 / 手动）
切换至 RUN，测试 I/O 与逻辑
总复位（清空程序）
S5-90U：断电→取电池→等待 15 秒→上电→装电池
S5-95U：STOP→取电池→关电→开电→装电池
STEP 5 编程核心
编程方式：STEP 5，支持语句表、梯形图、功能图
程序结构：组织块 OB、程序块 PB、功能块 FB、数据块 DB
核心功能
中断输入：90U（1 点）、95U（4 点），OB3 处理
计数器：90U（1 路 1kHz）、95U（2 路，最高 5kHz，支持 32 位级联）
模拟量：95U 自带 8 入 1 出，FB250/FB251 处理
高级功能：95U 内置PID 算法（OB251）、实时时钟
诊断与故障处理
状态指示
RUN（绿）：运行
STOP（红）：停止 / 故障
BF（黄，仅 95U）：电池故障
诊断工具
诊断字节 IB35：监控中断、计数溢出、电源、电池状态
ISTACK：中断栈，查看故障原因（电源、程序、I/O 错误）
BSTACK：块栈，追踪程序调用流程
常见故障
无法切 RUN：程序错误、I/O 未就绪、电源异常
程序丢失：电池失效、未备份到 EEPROM

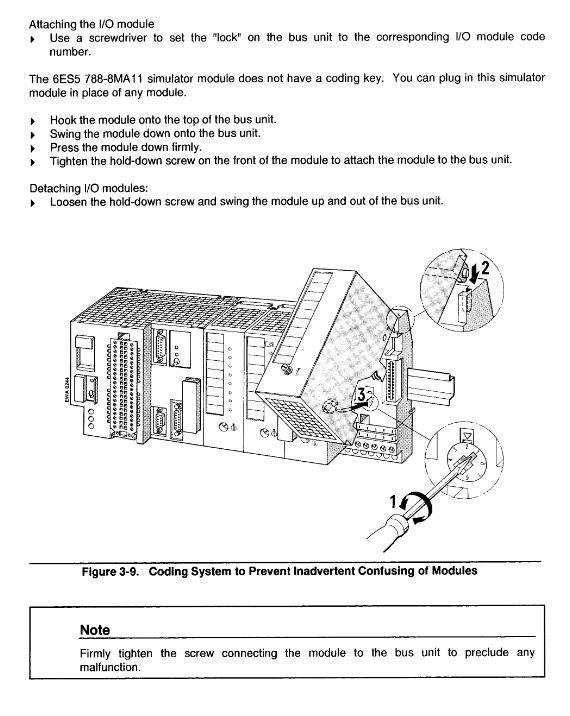

I/O 异常：接线错误、地址错误、模块未编码
通讯与扩展模块
通讯
编程口：15 针 20mA TTY，连接编程器 / OP
网络：SINEC L1（90U/95U）、SINEC L2/DP（95U 可选）
协议：3964 (R)、ASCII、PLC Link
模块类型
数字量：输入、输出、混合模块
模拟量：模拟输入 / 输出模块
功能模块：高速计数、定位、闭环控制、通讯处理器
关键问题与答案
问题 1：S5-90U 与 S5-95U 的核心硬件与功能差异是什么？
答案：
S5-90U：经济型入门款，115/230V AC 供电，板载 10 入 6 出，4KB 内存，32 个定时器 / 计数器，仅支持基础逻辑与 1 路计数器 / 中断，需 IM90 才能扩展模块。
S5-95U：高性能增强款，24V DC 供电，板载 16 入 16 出 + 8 路模拟入 + 1 路模拟出，16KB 内存，128 个定时器 / 计数器，内置 PID、实时时钟、双高速计数器，可直接扩展最多 32 个模块。
问题 2：S5-90U/S5-95U 的程序如何备份与恢复？
答案：
备份：程序保存至EEPROM 子模块，S5-90U 需用编程器 COMPRESS，S5-95U 长按 COPY 键 3 秒即可。
恢复：断电插 EEPROM→上电，自动加载；S5-95U 可按住 COPY 键上电实现手动强制加载。
掉电保持：依赖锂电池，无电池时断电后 RAM 数据丢失。
问题 3：PLC 无法切换到 RUN 模式的常见原因与排查方法？
答案：
常见原因
程序错误或无有效程序
外部 I/O 模块未就绪或故障
电源异常、电池失效
扫描时间超时、块栈溢出
排查方法
查看红 LED 闪烁 / 常亮状态
用编程器读ISTACK定位故障类型
执行总复位后重新加载程序
检查 I/O 模块编码、接线与供电
