OMRON CPM2C 可编程控制器
时间: 2026-04-23浏览次数：
OMRON CPM2C 可编程控制器
OMRON CPM2C 可编程控制器
1.基础概况
欧姆龙发布的 CPM2C 可编程控制器操作手册，是该型号安装、接线、编程、调试、维护的唯一官方指导文件，同时配套编程手册（W353）与 CX-Programmer 操作手册（W437）使用。适用人员：具备电气知识的FA 系统设计、安装、运维人员。
2. 安全与使用规范
（1）安全警示等级
等级 含义 后果
!DANGER 极度危险 死亡 / 重伤 + 严重财产损失
!WARNING 潜在致命危险 死亡 / 重伤
!Caution 轻微危险 轻伤 / 设备损坏
（2）核心安全要求
接地：电源单元接地电阻 **≤100Ω**，防止触电；
带电操作：严禁通电时拆机、触摸端子、改装设备；
外部安全：必须配置急停、互锁、限位外部电路；
电池：禁止拆解、加热、短路备份电池，防止爆炸漏液。
（3）运行环境要求
温度：0~55℃，存储 - 20~75℃；
湿度：10%~90%RH，无凝露；
禁止：直射、腐蚀 / 可燃气体、粉尘、强震动、强电磁干扰。
3. 硬件核心规格
（1）基础参数
供电：24VDC（工作范围 20.4~26.4VDC）；
程序容量：4096 字，基本指令执行速度0.64μs；
I/O 配置：
单机：10 点（6 入 4 出）、20 点（12 入 8 出）、32 点（16 入 16 出）；
扩展：最多接5 个扩展单元，最大 I/O192 点；
内存备份：
带时钟：锂电池备份（25℃下2 年）；
无时钟：电容备份（10 天）或选配电池（5 年）。

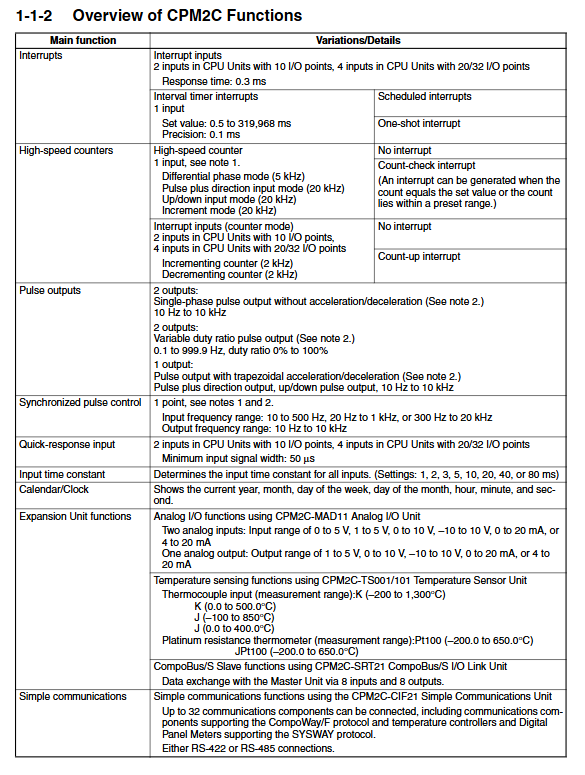

（2）核心控制功能
功能 参数 适用型号
高速计数器 5kHz（相位差）/20kHz（单相） 全型号
脉冲输出 10Hz~10kHz，2 点同时输出 晶体管输出型
同步脉冲控制 输入频率 10~20kHz，输出 10kHz 晶体管输出型
快速响应输入 最小脉冲宽度50μs 20/32 点 CPU 单元
中断输入 2 点（10 点 CPU）/4 点（20/32 点 CPU） 全型号
（3）扩展单元类型
数字量扩展：10/20/24/32 点 IO 单元，继电器 / 晶体管输出；
模拟量单元：CPM2C-MAD11，2 入 1 出，分辨率 1/6000；
温度单元：CPM2C-TS001（热电偶）/TS101（铂电阻），2 点输入；
通讯单元：CPM2C-CIF21（简易通讯）、CPM2C-SRT21（CompoBus/S 从站）；
电源单元：CPM2C-PA201，100~240VAC 输入，24VDC/600mA 输出。
4. 安装与接线
（1）安装方式
标准：35mm DIN 导轨安装，必须水平放置保证散热；
间距：与其他设备间距 **≥100mm**，远离发热源。
（2）接线规范
电源：交流电源端子扭矩0.74~0.9N·m，禁止 AC 接入 24V 端子；
IO 接线：电源、IO、通讯线分离走线，间距≥300mm；
输出保护：感性负载需并联浪涌吸收器 / 二极管，继电器输出寿命：电气 10 万次，机械 2000 万次；
通讯接线：RS-422/485 两端需接终端电阻，RS-422 为 235Ω，RS-485 为 118Ω。
5. 编程与操作

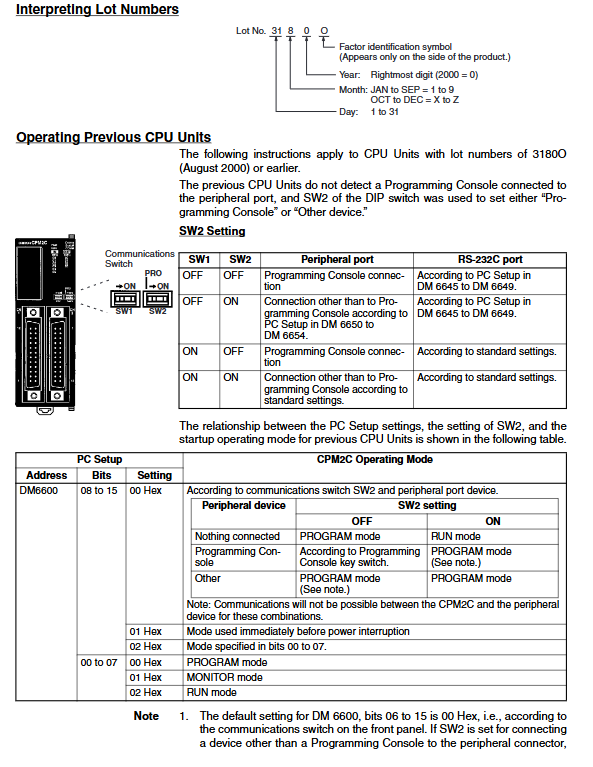

（1）工作模式
PROGRAM：程序编辑、参数设置，禁止运行；
MONITOR：程序运行，支持在线修改、强制 IO、监控；
RUN：正常运行，仅监控，禁止修改。
（2）编程工具
手持编程器：CQM1H-PRO01-E、CQM1-PRO01-E、C200H-PRO27-E；
电脑软件：CX-Programmer（V2.1 及以上）、SYSMAC-CPT。
（3）核心操作
程序操作：写入、修改、插入 / 删除指令、程序检查；
监控操作：位 / 字监控、强制置位 / 复位、定时 / 计数器值修改；
通讯操作：Host Link、无协议、1:1 NT Link、1:1 PLC Link。
6. 调试与维护
（1）调试流程
系统设计→硬件安装→接线→初始设置→程序写入→试运行；
自诊断：检测 CPU、电池、内存、IO 总线故障；
故障处理：根据 ERR/ALARM 指示灯判断，致命错误停机，非致命错误继续运行。
（2）维护项目
电池更换：低电量报警时更换，保持断电操作；
定期点检：检查接线、端子、散热、环境；
错误日志：存储在 DM2000~DM2021，可查看历史故障。
7. 通讯功能
端口：1 个通讯口可同时作为外设口 + RS-232C 口；
协议：Host Link、无协议、1:1 PLC Link、1:1 NT Link；
扩展：CPM2C-CIF01-V1（外设 / RS-232C）、CPM2C-CIF11（RS-422/232C）；
组网：1:N Host Link 最多连接32 台PLC。
关键问题与答案
问题 1：CPM2C PLC 的 I/O 扩展能力与最大配置是多少？
答案：CPM2C CPU 单元可最多连接 5 个扩展 I/O/ 扩展单元，单机 I/O 分 10/20/32 点三种规格；搭配32 点 CPU 单元 + 5 个 32 点扩展单元时，实现最大 192 点 I/O（96 入 96 出）。
问题 2：CPM2C 的三种工作模式分别有什么作用，使用场景是什么？
答案：
PROGRAM 模式：用于程序编写、修改、参数设置、内存清除，程序不执行，是编程调试的基础模式；
MONITOR 模式：程序正常执行，可在线监控、强制 IO、修改参数，用于现场调试与故障排查；
RUN 模式：程序全速执行，仅支持状态监控，禁止任何修改操作，用于设备正式运行。
问题 3：CPM2C 接线与安装的核心安全要点有哪些？
答案：
接地：电源单元接地电阻必须 **≤100Ω**，防止触电与干扰；
带电禁忌：严禁通电时拆装单元、接线、更换电池；
环境：安装在 0~55℃、无粉尘腐蚀、无强震动位置，DIN 导轨水平安装；
输出保护：感性负载必须并联浪涌吸收器件，防止损坏输出模块；
端子紧固：电源端子扭矩0.74~0.9N·m，避免松动导致烧毁。
