OMRON SYSMAC CP1H 系列 PLC（X/XA/Y 型）操作说明
时间: 2026-04-22浏览次数：
OMRON SYSMAC CP1H 系列 PLC（X/XA/Y 型）操作说明
OMRON SYSMAC CP1H 系列 PLC（X/XA/Y 型）操作说明
欧姆龙 SYSMAC CP1H 系列 PLC（X/XA/Y 型）英文操作手册（W450-E1-08），核心介绍20K 步程序容量、高速脉冲控制（最高1MHz）、4 轴高速计数器、内置模拟量 I/O（XA 型），支持USB / 串口通讯、最多 7 台扩展单元、CJ 系列模块扩展，规范安装接线、内存分配、运行模式、扫描周期、故障诊断，适配高精度定位与中小型自动化控制系统。
硬件规格（核心参数）
项目 参数
程序容量 20K steps
指令速度 基础0.1μs，特殊0.15μs
供电 AC100–240V / DC24V
工作温度 0–55℃
内置 I/O X/XA：24 入 / 16 出；Y：12 入 / 8 出
高速计数器 4 轴，100kHz/50kHz；Y 型专用1MHz
脉冲输出 4 轴，100kHz；Y 型专用1MHz
模拟量（XA） 4 入 / 2 出，分辨率1/6000 或 1/12000

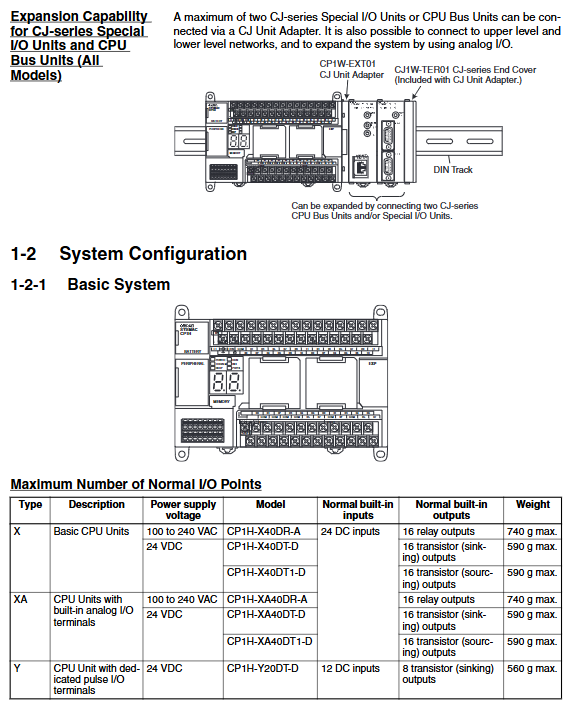

扩展能力 CP 系列7 台；CJ 系列2 台
内存区域分配
区域 地址范围 功能 掉电保持
CIO 0–6143 输入输出、内部位 否
HR H0–H511 保持继电器 是
AR A0–A959 系统标志、状态 部分
DM D0–D32767 数据存储 是
TIM/CNT T0–T4095/C0–C4095 定时 / 计数 部分
Flash 内置 程序、参数 是
电池 CJ1W-BAT01 HR、DM、CNT 是
运行模式
PROGRAM：停止运行，可下载 / 检查程序
MONITOR：运行程序，支持在线修改、强制
RUN：全速运行，禁止程序修改
启动模式可在PLC Setup中预设。
高速功能（核心）
高速计数器
4 轴，单相100kHz、差分50kHz
Y 型专用：1MHz线驱动输入
脉冲输出
4 轴，100kHz；Y 型专用1MHz
支持CW/CCW、脉冲 + 方向
梯形 / S 曲线加减速、原点搜索
中断
输入中断：8 点（Y 型 6 点），响应0.3ms
定时中断：1ms精度
快速响应输入
最小脉冲50μs，不受扫描周期影响
通讯接口

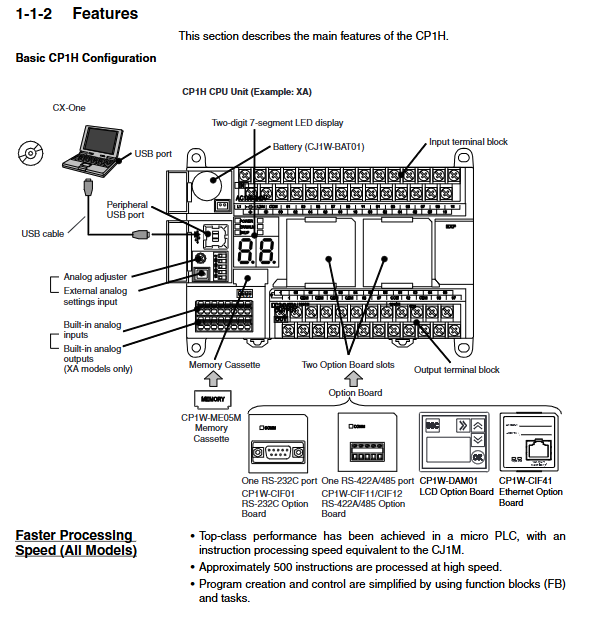

内置 USB：直连电脑编程，免驱动
可选串口板
CP1W-CIF01：RS-232C
CP1W-CIF11/12：RS-422A/485
可选板
CP1W-CIF41：Ethernet
CP1W-DAM01：LCD
协议：Host Link、Modbus-RTU、无协议
安装与接线
安装：DIN 导轨或面板安装，间距 **≥10mm**
接地：保护地 **≤100Ω**，功能地独立
接线：
输入：24VDC，响应0.5–32ms可调
输出：继电器2A、晶体管300mA
安全：必须外部配置急停、互锁、限位
扫描周期
构成：监督处理 + 程序执行 + I/O 刷新 + 外设服务
最小设定：1–32000ms
监控：超时报A401.08，停止运行
优化：任务待机、JMP 跳过、减少刷新
故障与诊断
指示灯：POWER/RUN/ERR/ALM/BKUP
常见错误：无 END、电路错误、I/O 过载
诊断：7 段码显示错误码，日志记录
关键问题
问题 1：CP1H 的 X/XA/Y 三款机型最核心的区别是什么？
答案：
X：标准型，24 入 16 出，无内置模拟量。
XA：在 X 基础上增加4 路模拟输入 + 2 路模拟输出。
Y：精简 I/O（12 入 8 出），提供专用 1MHz 高速脉冲 / 计数端子，用于超高速定位。
问题 2：CP1H 的数据掉电保存机制是什么？哪些区域会保存？
答案：采用Flash 自动备份 + 电池备份双机制：
Flash：保存用户程序、PLC 参数、注释，无需电池。
电池（CJ1W-BAT01）：保存HR、DM、计数器当前值，断电不丢失。
问题 3：CP1H 最多能扩展多少模块？有哪些限制？
答案：
可接最多 7 台 CP 系列扩展单元（I/O、模拟、温度）。
可通过 CP1W-EXT01 接最多 2 台 CJ 系列特殊 I/O/ 总线单元。
限制：总输入 / 输出字 **≤15**，5V 功耗 **≤2A**，24V 功耗 **≤1A**。
