PEPPERL+FUCHS SLVA-4Kplus 安全光幕控制器
时间: 2026-04-22浏览次数：
PEPPERL+FUCHS SLVA-4Kplus 安全光幕控制器
PEPPERL+FUCHS SLVA-4Kplus 安全光幕控制器
产品定位与安全等级
产品：倍加福 SLVA-4Kplus 安全光幕控制器
用途：驱动1–4 路 SLA 安全光幕 / SLP 安全光栅，实现危险区域防护
安全认证：
Type 4（EN 61496-1）
Cat.4 / PL e（ISO 13849-1）
SIL 3（IEC 61508）
防护：控制器IP20，柜内安装需≥IP54外壳
核心规格参数
项目 参数
通道数 4 路光幕 / 光栅
响应时间 40ms
供电 24V DC / 115V AC / 230V AC
安全输出 OSSD 19–22，2A，继电器无源
继电器监控 24V DC，10mA，200ms 响应
急停类型 静态 / 脉冲（双通道）
光幕电缆 最长50m
工作温度 0–50℃
重量 900g
端子定义（核心）
端子 功能
1–2 测试 / 故障复位（常闭）
3–4 启动 / 重启使能
5–6 OSSD 状态指示灯
7–14 光幕接收器信号
15–16 启动就绪指示灯
17–18 电源输入
19–22 OSSD 安全继电器输出
23–24 外部继电器监控（EDM）
25–32 光幕发射器供电

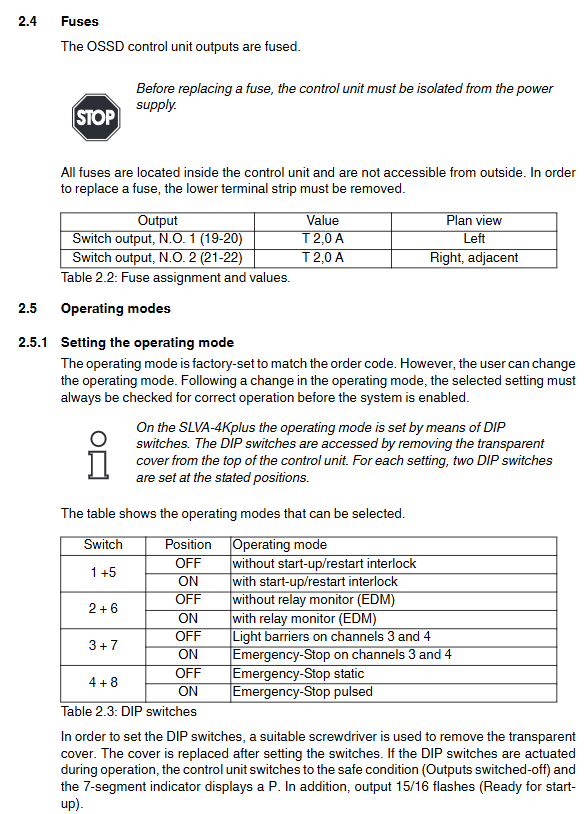

工作模式（DIP 开关配置）
通过 4 组 DIP 开关设置功能：
开关 1：ON = 启用启动 / 重启联锁
开关 2：ON = 启用继电器监控（EDM）
开关 3：ON = 通道 3/4 作为急停
开关 4：ON = 脉冲急停；OFF = 静态急停
关键功能
启动 / 重启联锁（AWS）
遮光后恢复，必须手动复位才能重启
复位信号有效：0.05–1s
继电器监控（RM/EDM）
监测外部接触器常闭点
200ms 内未反馈则报故障F
双通道急停
静态：24V 直流，需独立电缆
脉冲：内部自检，无需防护布线
测试功能
触发 TEST 执行全系统自检，强制安全输出断开
状态指示
7 段数码管：运行 / 故障代码
LED：通道状态、OSSD 状态
安装与接线
安装：DIN 导轨 35mm安装
光幕接线：
发射器：25–32 对应通道 1–4
接收器：7–14 对应通道 1–4
闲置通道需跨接
安全距离：按ISO 13855计算：S=K×T+C
光束高度：2 束→400/900mm；3 束→300/700/1100mm；4 束→300/600/900/1200mm

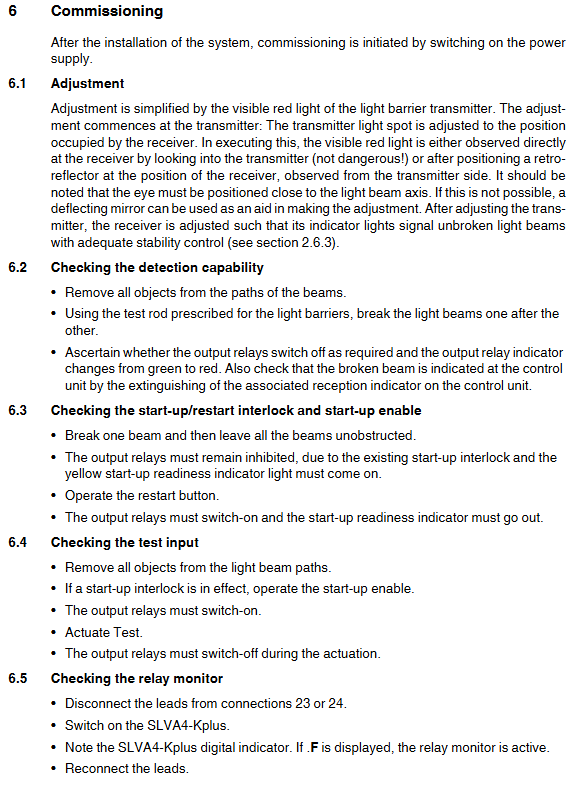

调试与校验
光路校准：红光对准，接收端指示灯常亮
功能检查：
遮光→OSSD 断开
重启联锁→复位生效
急停→立即断开
继电器监控→断线报故障
定期检查：每日遮光测试，定期检查急停与联锁
故障处理
无显示：检查电源
故障 F：继电器监控异常
故障 0：光路遮挡
故障 E：发射器短路 / 干扰
处理：TEST 复位或断电重启，仍异常需返修
关键问题
问题 1：SLVA-4Kplus 的 OSSD 输出是什么？有什么作用？
答案：OSSD（Output Signal Switching Device）是控制器19–22 端子的双通道安全继电器输出，为无源常开触点，额定2A。作用是光幕被遮挡、急停按下或故障时，立即断开切断设备动力回路，实现最高等级安全停机。
问题 2：继电器监控（EDM）功能如何工作？接错会怎样？
答案：继电器监控通过23–24 端子监测外部接触器常闭触点，控制器切换 OSSD 后200ms内未检测到触点状态变化，判定故障并锁机。接错、断线或触点粘连会触发故障 F，安全输出保持断开，设备无法启动。
问题 3：双通道急停的静态与脉冲模式有何区别？如何选择？
答案：
静态急停：输入 24V 直流，无交叉自检，线缆必须分开或机械防护。
脉冲急停：内部脉冲自检，线缆无需防护，适合长距离布线。
选择：普通环境用脉冲模式（DIP4=ON）；高干扰、长距离、无防护套管时必须用静态模式并单独布线。
