Yaskawa VS-616PC5/P5 系列变转矩变频器
时间: 2026-04-22浏览次数：

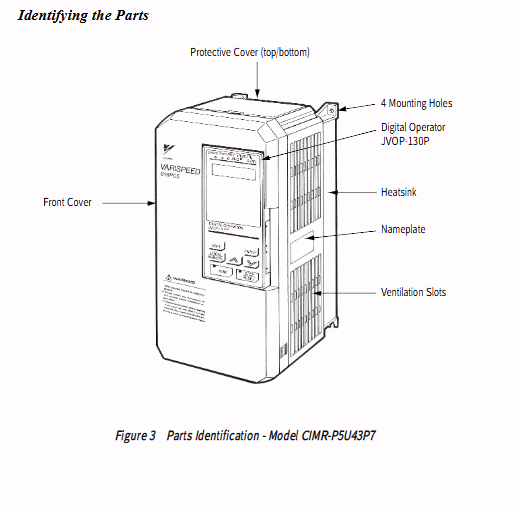

Yaskawa VS-616PC5/P5 系列变转矩变频器
Yaskawa VS-616PC5/P5 系列变转矩变频器
产品基础定位
本文档为安川 VS-616PC5/P5 变转矩变频器用户手册，仅适用于软件版本 5110/5120 及以上机型。
系列：VS-616PC5（小功率）、VS-616P5（大功率）
电压：230V 级、460V 级
功率：0.5HP–500HP
控制方式：正弦波 PWM + 全域自动转矩提升
适用负载：泵、风机、传送带等变转矩负载
核心规格参数
电气与环境
项目 参数
输出频率 0.1–400Hz
频率精度 数字：0.01%；模拟：0.1%
过载能力 VT：120%/1min；CT：150%/1min
载波频率 2.5–15kHz（n054 设置）
环境温度 -10–+40℃（NEMA1）；-10–+45℃（开架）
保护等级 IP20（NEMA1）、IP00（开架）
型号区分
PC5：0.5–25HP，紧凑书本型
P5：30–500HP，大功率机型
转矩模式：n116=1（VT 变转矩）、n116=0（CT 恒转矩）
安装规范
安装方向：必须垂直安装，保证散热风道通畅
间距要求：上下 **≥120mm**，左右 **≥50mm**
环境禁忌：防尘、防潮、防腐蚀、无直射阳光
操作器拆装：断电后拆卸，禁止带电拔插
接线说明
1. 主回路端子
端子 功能
L1/L2/L3 三相电源输入
T1/T2/T3 变频器输出接电机
B1/B2 制动电阻连接
G(E) 接地（230V：≤100Ω；460V：≤10Ω）

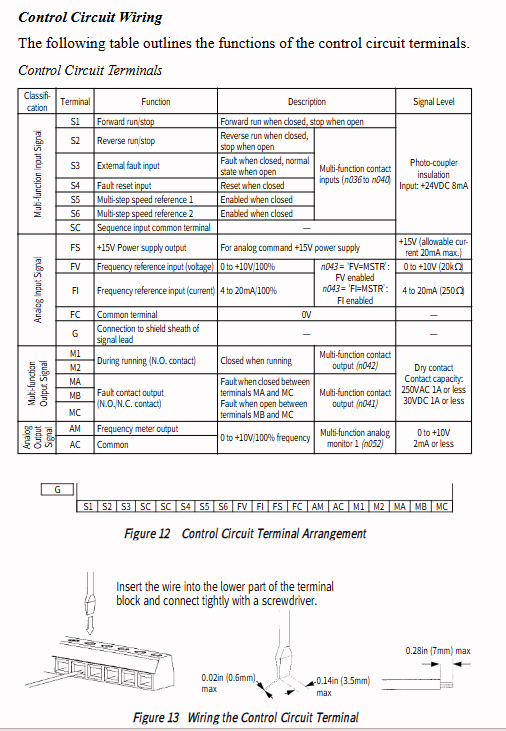

2. 控制回路端子
端子 功能
S1 正转运行
S2 反转运行
S3–S6 多功能输入（故障、复位、多段速等）
FV/FI 模拟量给定（0–10V/4–20mA）
MA/MB/MC 故障继电器输出
M1/M2 多功能输出
3. 接线禁忌
严禁将电源接到T1/T2/T3输出端
电机线长 **≤100m**，长距离需降低载波频率
强弱电分离布线，控制线使用屏蔽线
操作模式
两种控制模式
LOCAL（本地）：由JVOP-130P 面板直接控制启停、调速
REMOTE（远程）：由控制端子或MODBUS 通讯控制
切换：面板LOCAL/REMOTE键，参数n002设置
基本操作流程
上电检查显示正常
选择操作模式
设置电机额定电流（n033）
设置加减速时间（n018/n019）
启动运行，观察转向与电流
核心参数功能（n001–n116）
1. 基础参数
参数 功能 默认值
n001 密码 / 初始化 1
n002 操作模式选择 3（远程端子）
n011 最大频率 60.0Hz
n018 加速时间 1 10.0s
n019 减速时间 1 10.0s
n033 电机额定电流 机型匹配
n069 停止直流制动时间 0.0s
2. 高级功能
多段速：4 段固定频率（n024–n027）
PID 控制：闭环恒压 / 恒流 / 恒温（n084开启）
跳频功能：避开共振点（n062–n064）
节能控制：轻载自动降压（n096开启）
S 曲线：平滑起停，减少冲击（n022）
保护功能
变频器具备完善保护，故障时停止输出并报警：
OC：过流（约 **200%** 额定电流）
OV：过压（直流＞410V/820V）
UV：欠压
GF：接地故障
OL1：电机过载
OL2：变频器过载
OH：散热器过热
SPI：输入缺相
维护与检查
定期项目：端子紧固、散热片除尘、风扇检查
易损件：冷却风扇（20000h）、电解电容
安全要求：断电后等待 5 分钟，确认 CHARGE 灯熄灭再操作
故障诊断
查看操作器报警代码
检查负载、接线、参数设置
外部复位或断电重启
开启 ** 自动重试（n060）** 可自动恢复短时故障
关键问题
问题 1：VS-616PC5 与 P5 的核心区别是什么？VT 和 CT 模式如何选择？
答案：
PC5为0.5–25HP小功率紧凑型；P5为30–500HP大功率机型。
VT（变转矩）：n116=1，适用于风机、水泵，过载120%/1min。
CT（恒转矩）：n116=0，适用于传送带、压缩机，过载150%/1min。
问题 2：该变频器如何实现本地 / 远程控制切换？核心参数是哪个？
答案：
面板操作：停机状态按LOCAL/REMOTE键切换。
参数设置：n002选择控制来源，3为端子远程，0为面板本地。
切换逻辑由n111决定是否接受外部既有的运行信号。
问题 3：电机线过长会导致什么问题？如何处理？
答案：
电机线超过100m会产生漏电流，引发OC/GF故障，损坏电机绝缘。
处理方法：降低载波频率（n054），长距离建议设为5kHz 以下；必要时加装输出电抗器。
