KEB COMBIVERT F4 系列变频器
KEB COMBIVERT F4 系列变频器
1.基础信息KEB COMBIVERT F4 系列变频器（C 版 / S 版控制板）2004 版英文操作手册，核心覆盖安全规范、端子接线、面板操作、CP 参数设置、故障诊断与密码管理，明确断电 5 分钟方可检修、数字量支持 13–30VDC、模拟量 0–10V/0–20mA/4–20mA 可调等关键要求，适配工业电机调速与保护场景。
2. 安全操作要求
仅专业电气人员可安装、接线、调试
断电后中间电路电容仍带电，必须等待5 分钟方可操作
遵守标准：DIN VDE 0100、IEC1000、EN 60204-1、EN 55014、EN 50082-2
继电器接感性负载需加装续流二极管保护
3. 控制端子接线（核心）
C 版端子 X1（23 针）
表格
端子组 功能 规格
X1.1–3 故障继电器 默认故障指示
X1.4–5 多段速 I1/I2 3 段固定频率
X1.10–11 正转 F / 反转 R 正转优先
X1.17 模拟给定 REF 0–10V/0–20mA/4–20mA（CP24）
X1.19 使能 ST 通电运行
X1.20 复位 RST 故障清除

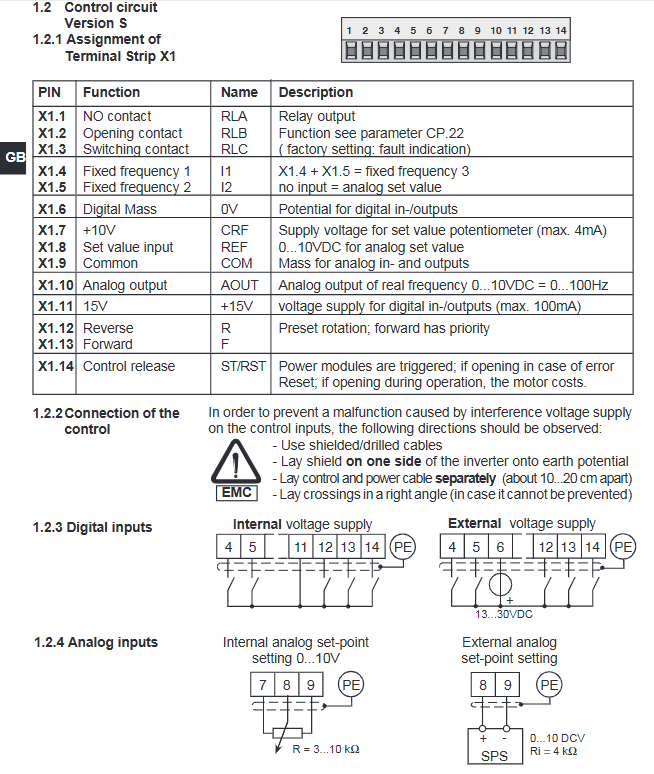

S 版端子 X1（14 针）
精简接口，合并使能 + 复位 ST/RST
模拟量、继电器、多段速逻辑与 C 版一致
EMC 接线规范
使用屏蔽电缆，屏蔽层单侧接地
控制电缆与动力电缆间距10–20cm，交叉呈90°
数字量电源：13–30VDC，模拟量输入阻抗4kΩ/40kΩ
4. 操作面板与显示
面板：5 位 LED、FUNC/UP/DOWN/START/STOP/ENTER/F/R 键
显示项：
CP1：实际频率（分辨率0.1Hz）
CP2：运行状态（noP/L5/FAcc/FCon 等）
CP3：实际负载（**1%** 精度）
CP4：峰值负载
参数修改：FUNC 切换编号 / 数值，UP/DOWN 调整，ENTER 保存

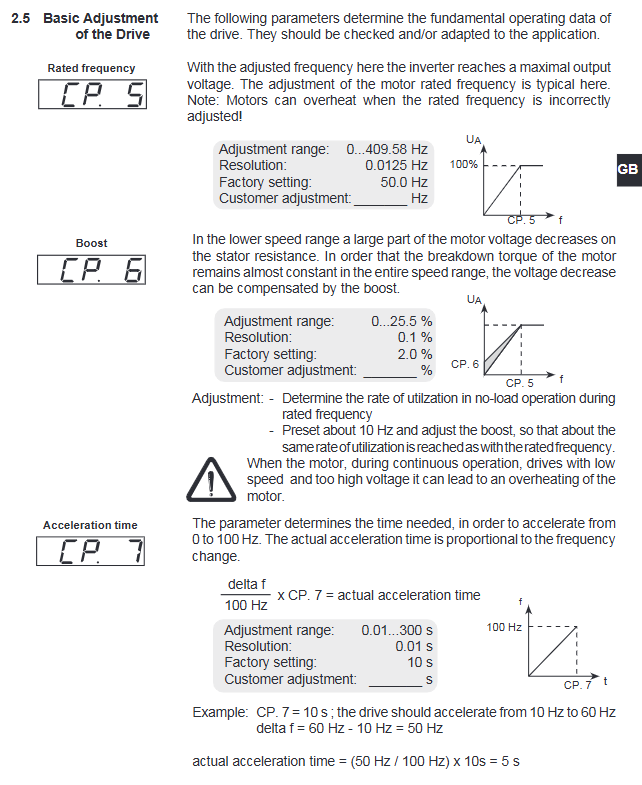

5. 核心 CP 参数表
参数 功能 调节范围 默认值 精度
CP.5 额定频率 0–409.58Hz 50.0Hz 0.0125Hz
CP.6 转矩提升 0–25.5% 2% 0.1%
CP.7 加速时间 0.01–300s 10s 0.01s
CP.8 减速时间 0.01–300s 10s 0.01s
CP.9 最低频率 0–409.58Hz 0Hz 0.0125Hz
CP.10 最高频率 0–409.58Hz 70Hz 0.0125Hz
CP.14 加速限流 10–200% 140% 1%
CP.15 恒速限流 10–200% 200% 1%
CP.20 直流制动模式 0–9 7 1
CP.21 制动时间 0–100s 10s 0.01s
CP.24 模拟量量程 0–2 0（0–10V） 1
6. 驱动模式
激活：输入CP0 密码
操作：面板单独控制启停、换向、频率设定
退出：停机态长按FUNC+ENTER 3 秒
7. 故障诊断
常见故障：
E.LP：欠压（输入低 / 接线错）
E.OP：过压（输入高 / 减速过快）
E：过流 / 接地故障
过热：机内＞70℃、散热不良
复位：清除故障后，按RST 端子或ENTER + 断电重启
8. 密码管理（CP.0）
模式 1：参数只读
模式 2：参数读写
模式 3：激活驱动模式
出厂无密码，可设置0–9999密码防误操作
关键问题与答案
问题 1：KEB F4 变频器断电后为何要等 5 分钟才能操作？
答：变频器断电后中间电路电容仍携带高压，等待5 分钟可确保电容完全放电，避免触电危险，是强制安全要求。
问题 2：C 版与 S 版控制端子的核心差异是什么？
答：C 版为23 针 X1 端子，功能完整含独立使能 ST、复位 RST、差分参考；S 版为14 针精简端子，合并ST/RST、取消部分扩展接口，接线更简化。
问题 3：CP.24 参数的作用是什么，有哪三种信号配置？
答：CP.24 用于设定 **C 版模拟给定 REF（X1.17）** 的输入量程，三种配置：
0：0–10VDC（默认）
1：0–20mA
2：4–20mA
