OMRON 3F88L-160/162 凸轮定位器
时间: 2026-04-22浏览次数：
OMRON 3F88L-160/162 凸轮定位器
OMRON 3F88L-160/162 凸轮定位器
产品定位与型号
本文档为欧姆龙 3F88L-160/162 凸轮定位器规格书，用于工业设备旋转角度精准时序控制，提升精度与生产效率。
3F88L-160：16 路凸轮输出
3F88L-162：32 路凸轮输出
系统配置
设备由以下部分组成：
凸轮定位器主机
旋转变压器：3F88L-RS15/RS15W/RS17/RS17T
专用连接线： resolver 线、凸轮输出线
显示单元：M7E（M7F 已停产）
上位控制器：欧姆龙 SYSMAC CS/CJ 系列 PLC

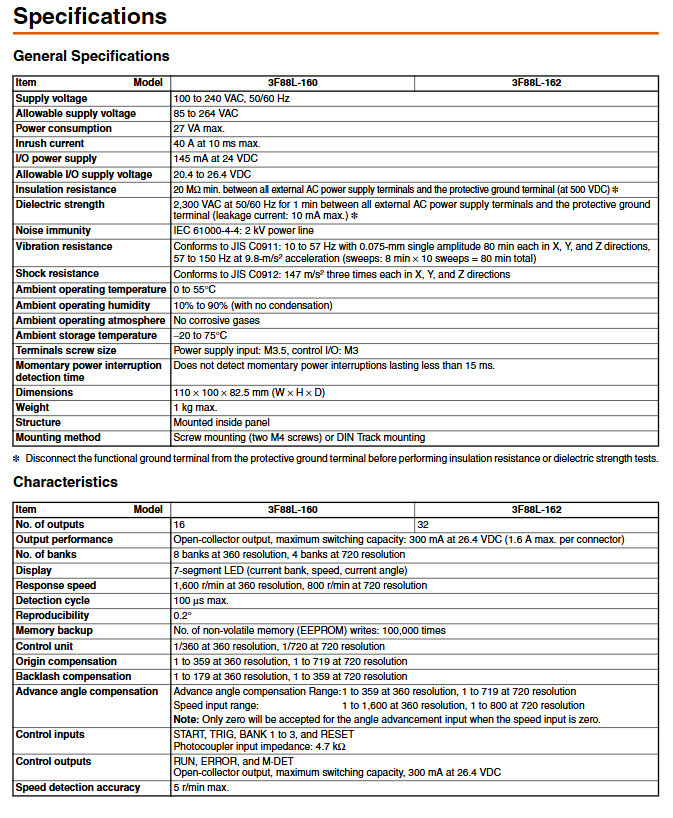

通用规格（关键参数）
项目 参数值
电源电压 100–240VAC，50/60Hz
允许电压 85–264VAC
功耗 27VA max.
冲击电流 40A/10ms max.
I/O 电源 24VDC/145mA
绝缘电阻 ≥20MΩ（500VDC）
耐压 2300VAC/1min
工作温度 0–55℃
存储温度 -20–75℃
尺寸 110×100×82.5mm（W×H×D）
重量 ≤1kg
安装方式 螺钉安装 / DIN 导轨安装
性能特性
项目 360 分辨率 720 分辨率
允许转速 1600r/min 800r/min
控制单位 1° 0.5°
程序步数 180 步 / 路 360 步 / 路
存储组（Banks） 8 组 4 组
重复精度 ±0.2° ±0.2°
检测周期 ≤100μs ≤100μs
输出类型 开集电极，26.4VDC/300mA

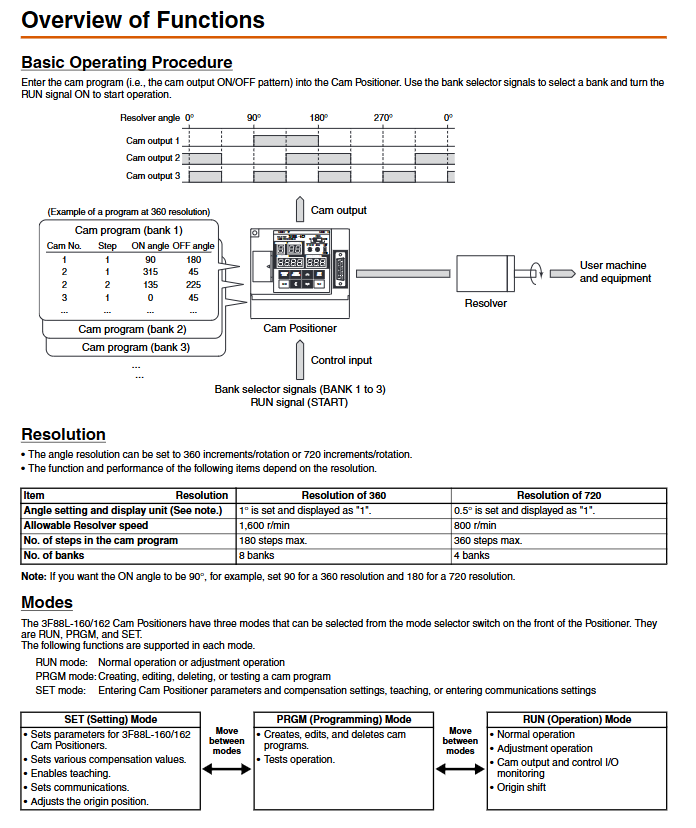

三种工作模式
RUN 模式：正常运行、在线角度微调、原点偏移
PRGM 模式：凸轮程序编辑、删除、测试运行
SET 模式：参数设置、补偿设定、示教、通讯配置
三级功能权限
Level 0：仅监控，禁止修改程序与参数
Level 1：基础操作，可编写凸轮程序
Level 2：全部功能开放，含高级应用功能
核心功能
基础功能
凸轮编程：按旋转角度设定输出 ON/OFF，支持面板 / 电脑写入
组切换：通过 BANK1–3 信号切换运行程序组
数据保存：EEPROM非易失存储，无需电池
监控：实时显示当前组、转速、角度
高级应用功能
原点补偿：将任意角度设为 0°
间隙补偿：消除机械回程误差
提前角补偿：随转速自动提前触发角度
示教功能：手动旋转直接录入角度参数
复制功能：批量拷贝参数与程序
输出保持：异常 / 切模式时保持输出状态
通讯：支持CompoWay/F协议，读写与监控
输入输出
控制输入：START、TRIG、BANK1–3、RESET（光耦隔离）
控制输出：RUN、ERROR、M·DET
凸轮输出：-160 为 16 点，-162 为 32 点
认证与使用规范
通过UL/CSA认证，符合EC 指令
禁止用于生命安全等高风险场合
规格可能更新，以官方为准
关键问题
问题 1：3F88L-160 与 - 162 的核心区别是什么？
答案：两者仅凸轮输出路数不同：3F88L-160 为 16 路输出，3F88L-162 为 32 路输出，供电、性能、功能完全一致。
问题 2：360 与 720 分辨率对设备使用有哪些关键影响？
答案：分辨率决定控制精度与上限：
360 分辨率：1°精度，支持8 组程序、最高1600r/min
720 分辨率：0.5°精度，支持4 组程序、最高800r/min
问题 3：该凸轮定位器的数据如何保存，是否需要维护？
答案：参数与凸轮程序保存在EEPROM 非易失性存储器中，可擦写10 万次，无需电池备份，无日常维护需求。
