Schneider C60H-DC C 曲线直流 supplementary 保护器
时间: 2026-04-21浏览次数：
Schneider C60H-DC C 曲线直流 supplementary 保护器
Schneider C60H-DC C 曲线直流 supplementary 保护器
产品定位与标准
产品用途
用于直流电路的短路保护、过载保护、控制与隔离，适配工业控制、自动化、交通、新能源系统。
属于supplementary protector（辅助保护器），TC 3 类。
执行标准
IEC/EN 60947‑2、UL1077、GB 14048.2
核心电气规格
1. 电压与极数
规格 1P 2P
额定工作电压 Ue 12…250V DC 12…500V DC
额定电压 Un 250V DC 500V DC
宽度 2 模（9mm） 4 模（9mm）
2. 分断能力
电压 1P 分断 2P 分断
110V DC — 20kA
220V DC — 10kA
250V DC 5kA 6kA
440V DC — 10kA
500V DC 5kA 6kA
3. 脱扣特性
曲线类型：C 曲线
磁脱扣范围：7In ~ 10In（标准值8.5In±20%）
类别：A 类（无延时）
4. 关键电气参数
额定绝缘电压 Ui：500V DC
冲击耐压 Uimp：6kV
机械寿命：20000 次
电气寿命：感性回路3000 次；阻性回路6000 次
环境与物理参数
工作温度：-25℃ ~ +70℃
存储温度：-40℃ ~ +85℃
湿度：95%（55℃，无凝露）
污染等级：3
重量：1P≈128g；2P≈256g
接线与安全要求
极性必须严格区分，接反可能引发火灾 / 触电。
可上进线或下进线，需保持极性一致。
2P 串联用于美式系统时，线缆长度≥30cm。
紧固扭矩：
≤25A：2.5N·m
＞25A：3.5N·m

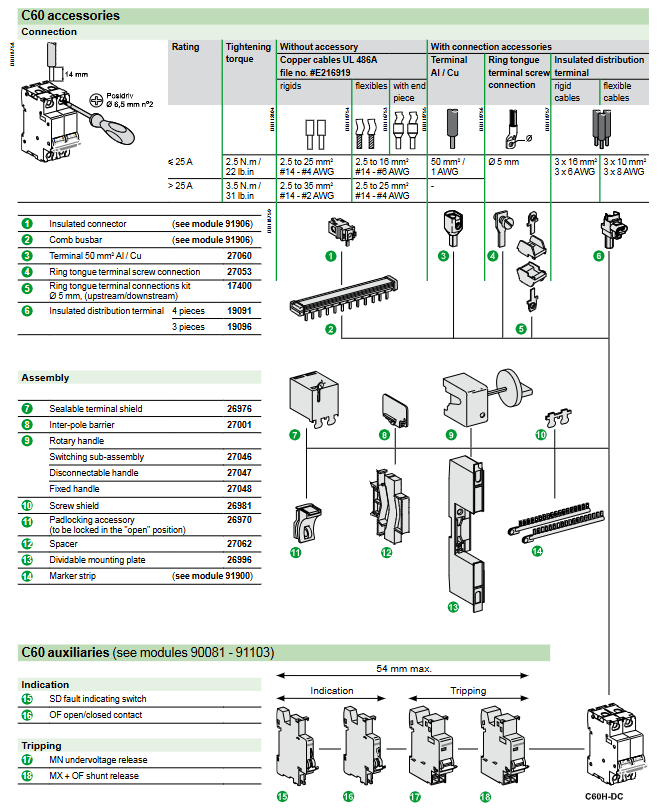

附件系统
指示与脱扣附件
SD：故障指示触点
OF：位置辅助触点
MN：欠压脱扣
MX：分励脱扣
安装与接线附件
绝缘连接器、梳状汇流排、大电流端子、环型端子、极间隔板、可锁手柄、标记条等。
附件安装在断路器左侧，总宽度≤54mm。

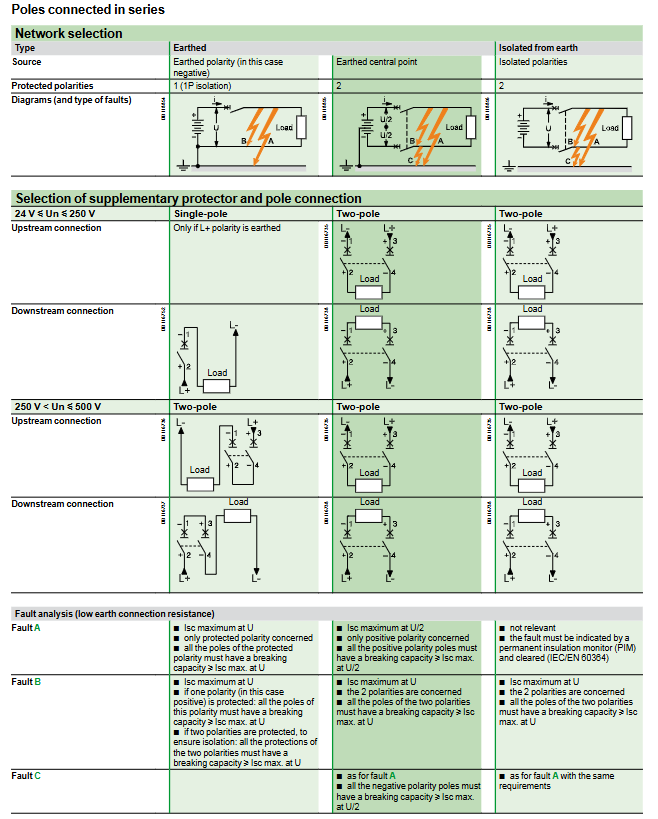

极数配置与故障保护
24V~250V：优先 1P（接地极性），或 2P 全保护。
250V~500V：必须使用2P。
接地系统不同，故障类型（A/B/C）与保护极性要求不同，需满足对应分断能力。
温度降容
提供完整温度‑额定电流对照表，70℃时额定电流大幅降容。
多台并排安装需再乘0.8降容系数。
关键问题
问题 1：C60H‑DC 的 C 曲线脱扣特性是什么？主要保护哪些故障？
答案
C 曲线磁脱扣区间为7In ~ 10In（标准8.5In±20%）。
主要实现两类保护：
过载保护：热脱扣，长期过流缓慢断开。
短路保护：磁脱扣，大电流瞬间断开。
同时具备隔离功能，满足 IEC 标准安全断开要求。
问题 2：1P 和 2P 机型在电压、分断能力、应用场景上有什么核心区别？
答案
1P：最高250VDC，分断5kA，宽度 2 模，用于接地极性单极保护（24~250V 系统）。
2P：最高500VDC，分断最高20kA，宽度 4 模，用于不接地系统 / 高压直流（250~500V），同时保护正负两极。
简单规则：≤250V 可用 1P；＞250V 必须 2P。
问题 3：接线时为什么必须严格遵守极性？接反会有什么后果？如何避免？
答案
原因：直流灭弧与分断结构按极性设计，反接会导致灭弧失效、分断失败。
后果：短路无法分断→起火、爆炸、设备烧毁、人身伤害。
避免方法：
严格按面板 **± 标识 ** 接线。
上进下出或下进上出均可，但极性不可颠倒。
接线后双人复核极性。
