OMRON 3G3MV 多功能紧凑型变频器
时间: 2026-04-21浏览次数：
OMRON 3G3MV 多功能紧凑型变频器
OMRON 3G3MV 多功能紧凑型变频器
欧姆龙 SYSDRIVE 3G3MV 系列多功能紧凑型变频器的安装设置手册，覆盖0.1~7.5kW、200V 单相 / 三相、400V 三相机型，详细说明安全规范、安装尺寸、主 / 控制回路接线、数字操作器操作、参数复制校验、完整参数列表、保护诊断与维护，支持V/f 与无传感器矢量控制、PID 闭环、多段速、协议通讯，具备过流 / 过压 / 过载 / 接地等全面保护，提供参数拷贝、故障日志、风扇自动控制等实用功能，适用于小型风机、水泵、传送带、机床等设备调速。
安全规范（强制要求）
1. 安全等级
DANGER：避免死亡 / 重伤，禁止开盖、禁止带电操作
WARNING：避免伤亡，必须断电 + 指示灯熄灭后操作
CAUTION：避免轻伤 / 设备损坏，禁止暴晒、腐蚀、粉尘环境
2. 核心安全规则
断电后等待至少 1 分钟，待 CHARGE 灯熄灭再操作
接地要求：200V 级≤100Ω，400V 级≤10Ω
严禁将电源接入 U/V/W 输出端
必须配置外部急停回路，面板 STOP 键非安全保障
安装规范
1. 环境与尺寸
工作温度：-10~50℃（小功率）；-10~40℃（5.5~7.5kW）
湿度：≤95%RH无凝露
安装方向：垂直向上
散热间距：左右≥30mm，上下≥100mm
2. 机型尺寸（代表）
功率 宽度 (mm) 重量 (kg)
0.1~0.75kW 76~128 0.6~1.1
1.5~3.7kW 131~143 1.4~2.1
5.5~7.5kW 170 4.6~4.8

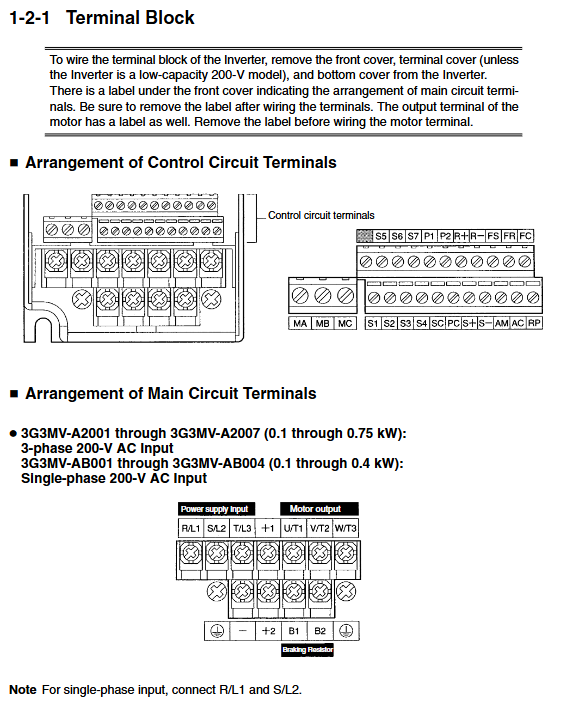

接线规范
1. 主回路端子
端子 功能
R/L1、S/L2、T/L3 三相电源输入
U/T1、V/T2、W/T3 电机输出
B1、B2 制动电阻
+1、+2 直流母线
PE 接地
2. 控制回路端子
S1~S7：多功能输入（正转、反转、故障复位、多段速等）
FR、FC：0~10V/4~20mA 频率给定
MA/MB/MC：故障继电器输出
R+/R-、S+/S-：RS-422/485 通讯
3. 拨码开关
SW1：选择输入类型NPN（默认）/PNP
SW2：
Pin1：RS-422/485 终端电阻ON/OFF
Pin2：频率给定电压 (OFF)/ 电流 (ON)
数字操作器（面板）
1. 显示模式
FREF：频率设定
FOUT：输出频率
IOUT：输出电流
MNTR：多功能监控（电压、转矩、故障日志）
PRGM：参数设置
2. 核心功能
参数拷贝：n176 选择 rEd（读）→CPy（写）→vFy（校验）
参数保护：n001 设置写保护 / 初始化
故障查询：U-09 查看最近4 次故障
核心参数（关键表格）
1. 基础运行参数
参数 名称 设定范围 默认
n001 参数保护 / 初始化 0~11 1
n002 控制模式 0=V/f，1 = 矢量 0
n003 运行指令选择 0~3 0
n004 频率指令选择 0~9 0
n036 电机额定电流 0.0~150% 机型设定
2. 电机保护参数
参数 名称 设定
n037 电机保护类型 0 = 普通电机，1 = 专用电机，2 = 无保护
n038 保护时间 1~60min，默认 8min
3. 多功能输入（n050~n056）
可设定：正转、反转、故障复位、多段速、点动、急停、PID 控制等。

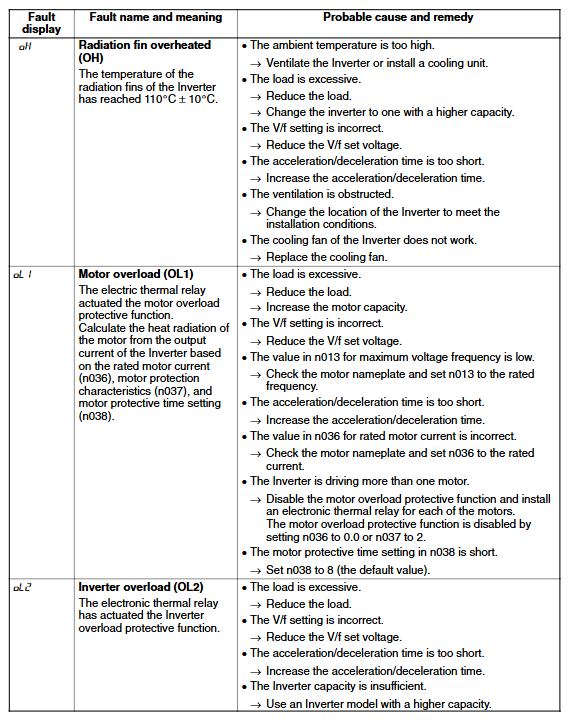

保护与故障诊断
1. 致命故障（停机）
代码 故障 原因
OC 过流 输出短路、加速过快
OV 过压 减速过快、再生能量
UV 欠压 停电、缺相、接线松
OH 过热 散热差、风扇坏
OL1 电机过载 负载大、电流设定错
OL2 变频器过载 超载、容量不足
GF 接地故障 电机 / 电缆漏电
SC 输出短路 相间短路
2. 警告（不停机）
UV、OV、OH、OL3、CAL（通讯待机）、OP（参数错误）
维护与保养
定期检查：端子紧固、散热片清洁、风扇运转
风扇更换：卡扣式拆装，注意风向
故障复位：
面板 STOP/RESET 键
多功能端子复位
断电重启
绝缘测试：禁止对变频器做耐压测试，防止损坏功率器件
关键问题
问题 1：3G3MV 的矢量控制与 V/f 控制有什么区别？分别适合什么负载？
答案
V/f 控制（n002=0）：通用型，适合风机、水泵、多电机并联，参数简单、低速力矩一般。
无传感器矢量控制（n002=1）：高精度型，适合传送带、压机、单电机，低速力矩大、速度精度高。
选择规则：单电机高力矩选矢量，多电机 / 风机水泵选 V/f。
问题 2：电机过载保护 OL1 如何正确设置？设置错误会有什么后果？
答案
设置步骤：
n036输入电机铭牌额定电流
n037选择电机类型（0 普通 / 1 专用）
n038设置保护时间（默认 8min）
错误后果：
电流设小→频繁误报警
电流设大→电机烧毁不保护
一拖多电机→必须设 n037=2，外置热继电器。
问题 3：参数拷贝功能（n176）如何使用？哪些参数不能拷贝？
答案
使用步骤：
n001 设为4（允许全部修改）
n177 设为1（允许读取）
n176 设rEd（读源机）→换面板→CPy（写目标机）→vFy（校验）
不可拷贝参数：
n176、n177、n178、n179
电机额定电流、V/f、载波频率等机型相关参数
